LSI2108 RoC RAID HBA高階應用 CacheCade檢測

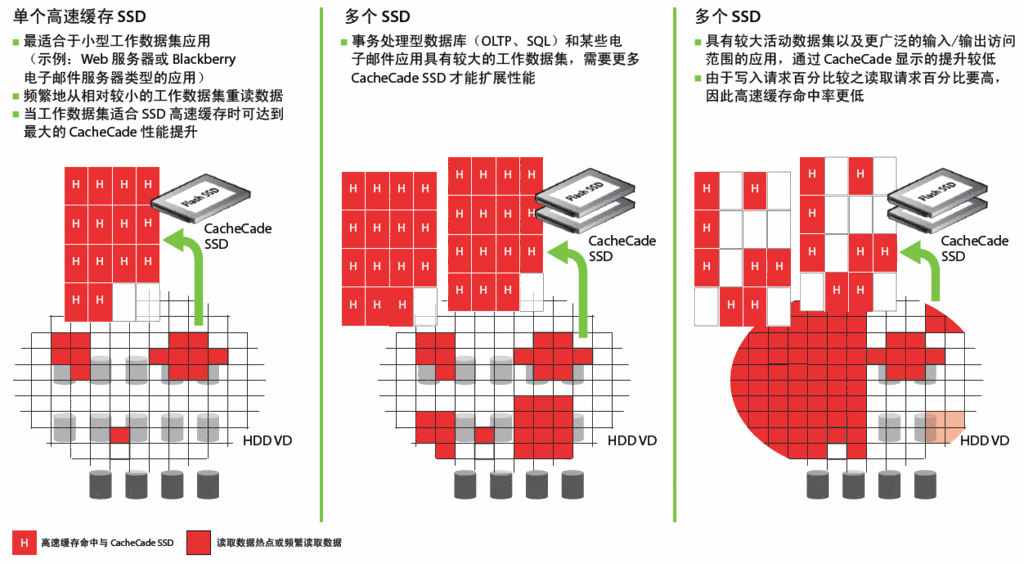

 該來的還是要來... 我還是從Sparco訂了一塊CacheCade來用(其實已經有一塊了, 但是用在其他用途上).. 這東西目前我還沒有看到任何相關測試.. 所以我就乾脆來進行對CacheCade的基本測試好了... CacheCade是LSI的Advanced Software項目之一.... http://www.lsi.com/storage_home/pro...ware/index.html 1. 與其增加硬碟, 使用較小的空間和低電源消耗(指SSD)來增強實際性能. 2. 在存取頻繁的文件與熱資料模擬測試下, 最高可達到50倍的性能提升. 3. 在小尺寸, 隨機存取密集環境下能夠明顯減少延遲. 他的主要目的跟之前Adaptec的maxIQ技術一樣...  根據目前統計出來那些資料被頻繁性存取... 我們可以將它快取在一個小小的較高速空間裡... 這個空間存取裝置至少比傳統機械式硬碟快上不少... Adaptec的maxIQ利用SSD作為一個高速快取空間... 將統計出被頻繁存取的資料暫存到該空間裡... 下次某個要求存取該資料時.. 便不會再經過較慢速的傳統機械式硬碟.. 而是透過較高速的SSD存取該資料... 除了效能上的提升, 也可以大幅增加反應速度..  對於像Web或著OLTP應用尤其效益最大... 大多花在Database這一塊相當適合應用... LSI的CacheCade與Adaptec相比... 可以提供較廉價的solution... 因為Adaptec的maxIQ必須和昂貴的Intel X25-E SSD強制綁定... 所花費的成本遠高於LSI的方案... LSI的CacheCade並無限制何種廠牌的SSD機種.. 事實上可以應用大部分的SSD機種(只是不要太爛就好..)... CacheCade的元件事實上只是一個Phy. key用來去解鎖.. 也就是說對LSI2108 RoC RAID HBA而言.. 並不是增加功能, 而是解除功能限制...  透過這個Phy. key將其安裝到LSI2108 RoC RAID HBA上  下面為LSI CacheCade的基礎特徵..  目前對LSI2108 RoC RAID HBA產品項目有些限制上的對應.. 這是他的一些運作方案...  CacheCade可以結合多顆SSD進行較大資料量的存取活動.. 與卡上的Cache Memory同樣一起搭配增強效能..  安裝完CacheCade後, 便可以從BIOS設定介面或著專屬的MSM工具看到新增加的項目...  CacheCade是一吃三方案, 意味著你安裝CacheCade後.. FastPath和SafeStore一併都會提供... 這是有關被解除鎖定的相關功能集畫面...  這邊我使用兩顆Crucial C300 128GB建立好CacheCade後便會新增這樣的圖示...  個人在進行測試的時候, 剛開始還不知道要怎麼用勒..  因為試不出效果...  ... 最後看了一些文件, 想說是不是和IO Policy有關... 測試一下, 似乎就是和IO Policy項目有關... 根據早期的LSI RAID設定手冊建議是將IO Policy設成Direct IO... 在這邊應用CacheCade我則是調成Cached IO以便快取到SSD裝置裡...  由於這咖只對重複性高的數據才有幫助, 尤其是那些傳輸尺寸較小或著隨機存取的情況下有極大的幫助.. 所以能測的軟體不多=.="" 對單線程的I/O沒太大效益, 關鍵還是在多線程I/O有極佳的效果... 這邊用了兩種軟體去測試: 1. CrystalDiskMark 2. ioMeter 為避免受到卡上CacheMemory的影響... 我都把測試檔案的尺寸調很大... 以便降低干擾.. 此文章於 2010-10-19 03:57 AM 被 vxr 編輯. |
|||||||
2010-10-19, 03:50 AM
#1
|
|
|
Elite Member
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
測試環境
========================================================= 硬碟: Seagate ST31000630SS SAS 7200RPM 1TB x6 Crucial C300 128GB x2 ioMeter基本設定:  *只有做4k-100%讀取隨機存取測試 ========================================================= 接下來進行一些測試... 下面為不使用CacheCade(IO Policy: Direct IO)的情況...  ========================================================= CrystalDiskMark[4GB大尺寸; 9次循環; QD32] 剛開始..  中間過程  最後  可以發現結果都是一樣(廢話! 沒效果阿=3=) ioMeter測試[強制限制寫入5GB大小] 剛開始  中途  確認一樣都是沒效果.. ========================================================= |
||
|
2010-10-19, 03:52 AM
#2
|
|
|
Elite Member
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
當使用CacheCade(IO Policy: Cached IO)的情況...
========================================================= CrystalDiskMark[4GB大尺寸; 9次循環; QD32] 剛開始..  中途開始學習...  逐漸上升...  最後面的情況...  可以發現多線程I/O(QD32)被大幅的增強... 效益明顯提高... ioMeter測試[強制限制寫入5GB大小] 剛開始...  其中可以發現IOPS開始逐漸上升..  IOPS逐漸拉高...  開始大幅成長...  隨著時間過去, IOPS愈來愈高...  IOPS突破15k....  到後面...  我沒有繼續測下去了.. 不過可以發現到確實有相當的效果... ========================================================= 結論: 1. 比Adaptec的方案便宜很多, 並且彈性較高... 2. 適用在重複性高且區域性資料較適合 3. 可以使用多顆SSD搭配, 進行更大資料集的傳輸... 4. 對單線程傳輸不敏感, 沒有甚麼效益, 關鍵在於常見的多線程I/O, 有很大的幫助... 5. CacheCade價格有點貴=.=, 目前國內買不到, 要從國外網站下單買... 6. 可以的話, 如果LSI能在MSM這類工具提供顯示CacheCade的目前使用相關狀態就更好了(至少可以知道到底有沒有用..)... 7. 這是Phy. key, 限定於某些LSI2108 RoC RAID HBA產品, 其他像9261系列必須等在軟體認證發行才能使用... 8. LSI很賤......!!  ========================================================= 以上目前想到這樣.. 所以, 謝謝惠顧.. 有時間我拿MS SQL沖好幾萬筆資料進行檢測好了... ..不知道這東西有甚麼bug... |
|
2010-10-19, 03:56 AM
#3
|
|
|
Elite Member
  加入日期: Mar 2003 您的住址: Vancouver, Canada
文章: 15,006
|
passing by....
|
|
2010-10-19, 04:20 AM
#4
|
|
|
Master Member
加入日期: Jan 2002 您的住址: 桃園
文章: 2,018
|
以為 vxr 買了 MaxIQ SSD
 >>因為Adaptec的maxIQ必須和昂貴的Intel X25-E SSD強制綁定... >>所花費的成本遠高於LSI的方案... >>LSI的CacheCade並無限制何種廠牌的SSD機種.. MaxIQ 是否只能限於 X25-E 這是否定的，官網相容清單上也提供 OCZ SSD ITDCSTE025M20-0256 256GB 至於不在相容清單上能不能用，寫信問 才知道 反正 MaxIQ 沒有單賣軟體，前些日子寫信問過Adaptec公司，反正不是 綁卡含SSD硬碟，不然就是綁 X-25 SSD硬碟 一起賣。 只買軟體也不行  ，不過就算真的單賣軟體，買的人也不多，因為那套軟體大概2萬塊以上台幣(MaxIQ SSD 減去市售Intel X25-E 的費用)。 LSI 比較好因為便宜，至於哪家性能上比較優越，光看到價格，大概不會去想 優不優越的問題而是划不划算的問題。 |
|
2010-10-19, 07:11 AM
#5
|
|
|
Elite Member
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
引用:
"MaxIQ 是否只能限於 X25-E 這是否定的，官網相容清單上也提供 OCZ SSD ITDCSTE025M20-0256 256GB 至於不在相容清單上能不能用，寫信問 才知道" 這我還真的不知道勒... 我以為是強制綁死... "LSI 比較好因為便宜，至於哪家性能上比較優越，光看到價格，大概不會去想 優不優越的問題而是划不划算的問題" 我覺得是差不到哪去(我印象沒錯..TomsHardware有maxIQ的測試..)... 不過LSI可以串多顆SSD就是了... Hot Data Buffer可以玩比較大... |
|
|
2010-10-19, 08:58 AM
#6
|
|
|
Elite Member
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
這東西能用的範圍就那些了....
我個人用這種東西... 目前簡單來說.. 根本是玩票性質.. 我還不知道它穩不穩定... 而且我想玩過LSI RAID HBA的玩家應該知道.. 它的產品剛推出沒多久... 有好一段時間是一推出新的firmware.. 看到release notes.. bug就是修一大堆... ... |
|
2010-10-19, 09:22 AM
#7
|
|
|
Master Member
加入日期: Jan 2002 您的住址: 桃園
文章: 2,018
|
>>不過LSI可以串多顆SSD就是了...
MaxIQ SSD 也可以串多顆當快取 (非限定同品牌)，記得上限總容量是2TB， 提供給介面卡上任何模式的邏輯硬碟當快取用。 如果單純軟體費用 1萬，我會買來用 ^^ 便宜的 SSD 又沒多少錢，何必用到 Intel X25-E ，再說了光掛上Intel品牌 就貴上一截 (同樣都是X25-E)。 LSI 快取最大值不曉得是多少 ? |
|
2010-10-19, 10:58 AM
#8
|
|
|
Elite Member
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
引用:
512GB... "MaxIQ SSD 也可以串多顆當快取 (非限定同品牌)，記得上限總容量是2TB， 提供給介面卡上任何模式的邏輯硬碟當快取用。" 哪裡有比較詳細的資訊呢...??.. 我在官網實在找不到maxIQ的一些相容性細節.. 因此我才認為他只能使用單顆SSD... 此文章於 2010-10-19 11:22 AM 被 vxr 編輯. |
|
|
2010-10-19, 11:20 AM
#9
|
|
|
Elite Member
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
我又稍微查了一下..
確實可以相容其他廠牌.. http://www.adaptec.com/NR/rdonlyres...110_QSeries.pdf Key RAID Features • Supports Adaptec MaxIQ SSD Caching with any SSD • Supports MaxIQ SSD cache size of 2TB • Supports 8 SSD cache • Supports 8 direct-attached or up to 256 SATA or SAS disk drives using SAS expanders • RAID levels 0, 1, 1E, 5, 5EE, 6, 10, 50 and 60 • Quick initialization • Online Capacity Expansion • Copyback Hot Spare • Dynamic caching algorithm • Native Command Queuing (NCQ) • Background initialization • Hot-plug drive support • RAID Level Migration • Hot spares – global, dedicated, and pooled • Automatic/manual rebuild of hot spares • SAF-TE enclosure management • Configurable stripe size • S.M.A.R.T. support • Up to 512TB array sizes • Multiple arrays per disk drive • Bad stripe table • Dynamic sector repair • Staggered drive spin-up • Bootable array support • Optimized Disk Utilization OK.. update一下我的資訊... Tom's Hardware的maxIQ測試: http://www.tomshardware.com/reviews...cache,2511.html 此文章於 2010-10-19 11:30 AM 被 vxr 編輯. |
|
