SR3500-2-WA 心得+照片+拆機照
PS.圖片放在photobucket.com，如果看不到圖就是流量太大了，超過每個月 2,500 megabytes

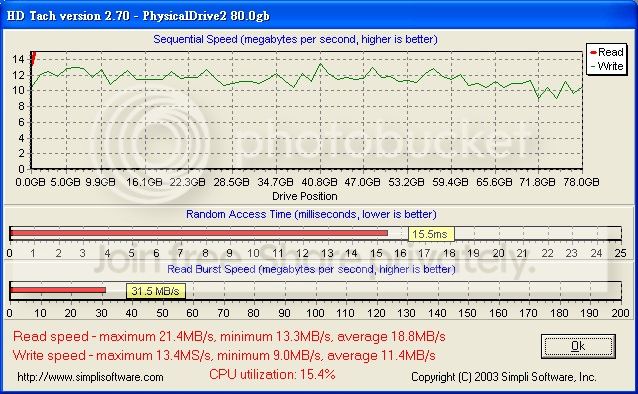

等下個月就ok了... >_< 5/26收到跟九郎訂的從銳銨公司直接寄來的SR3500，跟之前去台南北門二樓買的兩顆硬碟，拿來組RAID 1 SR3500-WA的規格請看下面link http://www.stardom.com.tw/tw/SR3000-03.htm 兩顆硬碟分別為 Pri HDD： Seagate Barracuda 7200.7 80GB 2MB cache Sec HDD： HITACHI HDS7 82.3GB 2MB cache 因為怕同一時間壞，所以買不同品牌的硬碟比較保險。 而且受限於1394速度，買8m跟2m應該是差不多吧。 1394a卡為IOI U2FW-PC101 讀寫速度約如下 讀取測試的時候只有對Pri HDD動作，所以讀取速度不算快。  附有一個 RAIDGuide Manager  可以E-Mail通知、Alarm聲響設定可以是蜂鳴器或是WAV檔、Event紀錄 、support network remote monitor、Multi-Remote等 反正除了監看風扇轉速跟溫度外，其他的我都用不太到，所以就沒去測了。 使用到現在的心得 1. 外觀真是漂亮，前面還有藍光的LCD，真不錯，可惜顯示讀取動作的LED不是藍色或白色的，是黃色的。 2. 硬碟不是很好裝，因為抽取盒的排線太靠近硬碟了，只好把抽取盒的排線拆掉先裝硬碟。 3. 6x6的風扇有點吵，也許是自己的電腦很安靜。 4. 有附個小鑰匙，不過我想那應該沒什麼用吧，要偷的話整顆抱走就好了呀，體積小又不會太重。 5. 安裝迅速，設定背面是要RAID 1 or 0，兩顆硬碟鎖上應插好，1934跟com port插上，開機，電腦就抓的到並且可以用了(WIN XP)，不裝軟體也可以用。 6. LCD的對比沒辦法調整，要跟機器水平才能看到LCD的字，像我現在從上面看下去只能看到黑色方塊 7. 公司的mail回信超快的，而且回答的蠻詳細的，去問LCD是否可以調對比，不只回答不行，還說要改裡面的電阻才能調整。 目前只把它當外接備份系統用，只是要用Second Copy 2000軟體把PC的資料複製到外接RAID上而已，PC上的硬碟為兩顆40G。 會這樣做是因為兩個原因 1. 看到6x6就知道應該蠻吵的，果然不如我料，所以不適合長時間使用。 2. 1394a的傳輸速度當成一般硬碟用會很OX，如果要的話用1394b才比較好，但是版子沒64bit的PCI，所以即使裝了1394b卡+1394b RAID外接也不會快到哪邊去。 老實說用一顆外接硬碟就可以了，而且同樣價格可以買個規格差不多且可接4部IDE的1394a 外接RAID， 不過被那外觀吸引了，所以就敗了。 改天等硬碟出問題時再來玩一玩Auto-Rebuild的功能好了，看Manual是不需要PC就可以直接Rebuild。 心得最後 感謝九郎的幫忙，才能那麼快拿到那麼好的產品，否則在台南不知還要找多久才找的到。 接下篇 |
|||||||
2004-06-01, 11:40 PM
#1
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|
拆機照power的部份照片最多了，沒辦法，其他的拆不下來。

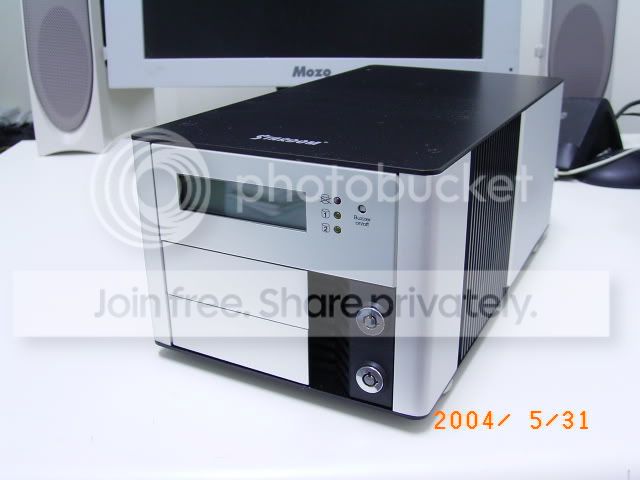

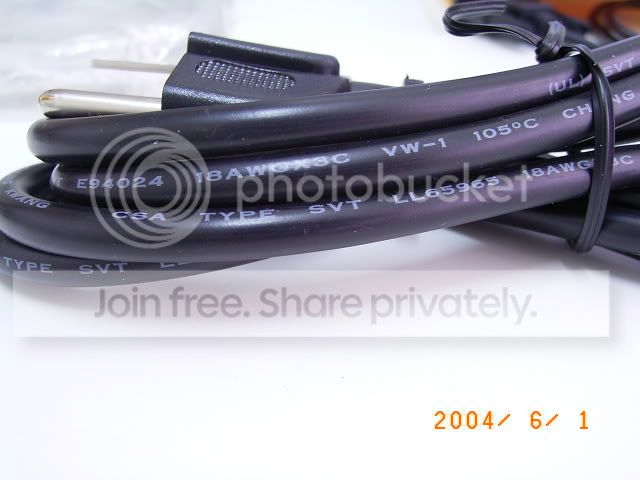

跟紙盒合照，寄來的那個紙盒更大...  盒子背面，注意看左上邊的怪的SR3500-2-WB規格，用貼紙改成只有1394b，真是怪，1394b的IDE晶片應該是整合USB 2.0的。  漂亮的外盒~~ :saliva:  配件，另外還有附8顆螺絲，因為已經鎖上硬碟所以就沒拍出來了，之後會有那些螺絲的照片。 User's Manual光碟用5mm的硬盒裝，蠻不錯的，不像一般附的都用紙包裝。  power線規格還蠻不錯。  接下篇 |
||
|
2004-06-01, 11:42 PM
#2
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|

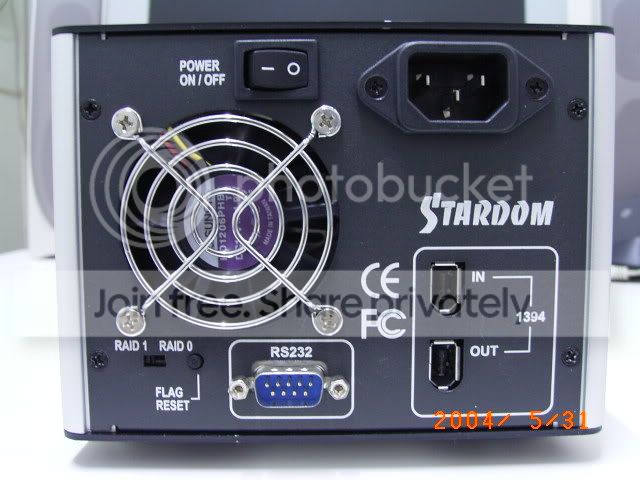

背版的樣式，風扇是SUNON KD1206PhB2 12V 1.9W蠻吵的，

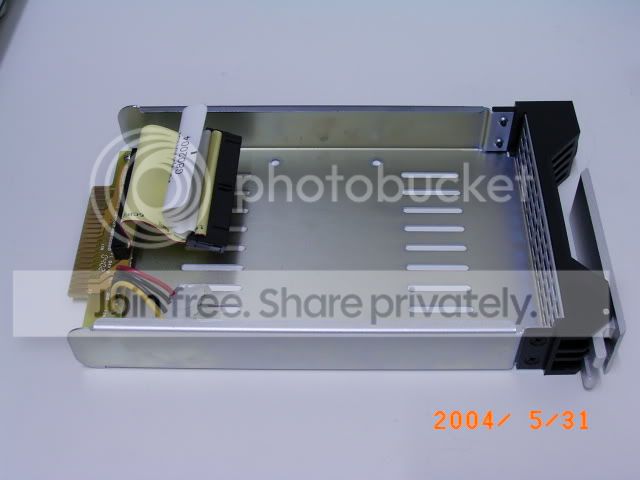

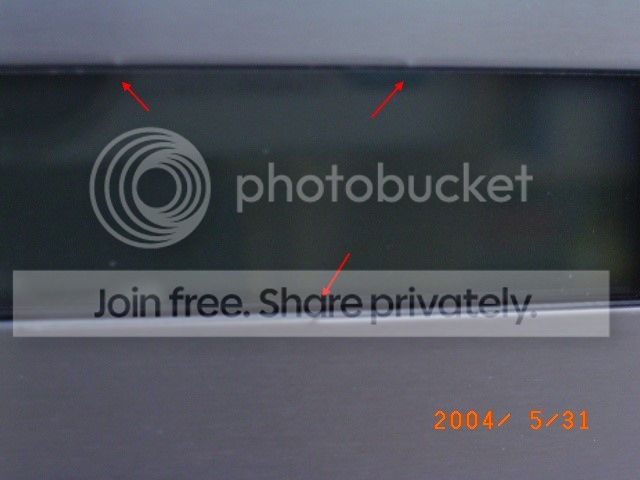

規格 31.5db、18CFM、0.14Inch H2O、3800RPM 風扇規格來自 http://www.sunon.com.tw/products/pdf/dc-fan/general.pdf RAID 1 or 0由左下方的開關選擇。  不過...前面LCD面版上下的鋁殼部份處理沒好，近看會有小突起之類的東西，還好遠看看不太出來。  抽取盒的樣子  抽取盒背面，鎖硬碟時要用他們附的特殊螺絲，後面會貼圖。  接下篇 |
|
2004-06-01, 11:44 PM
#3
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|

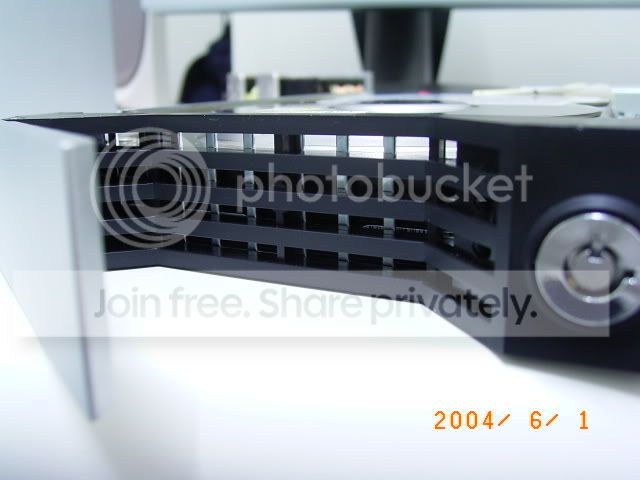

裝上硬碟時的正面，可以看見有通風孔，所以氣流是由前面進入，由背面吸出。

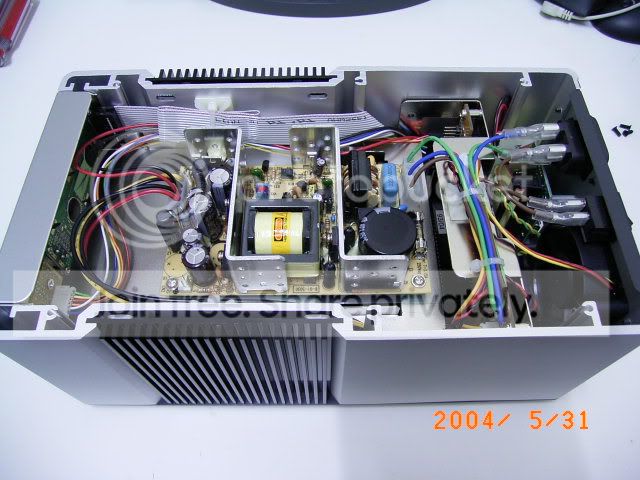

 抽取盒連接處特寫，那個金手指有的比較短是為了能熱拔插所設計的，但是硬碟排線是直接焊在版子上，也許是想說沒必要抽換所以就直接焊，省材料跟少一次訊號損耗。  接下來就是拆機圖了，由於SR-3500所附的CD中有教人如何拆機換FLASH ROM的文件，所以拆機應該不會喪失保固。 先拆上面的版子，可以看到中間是電源供應器，之後會有更詳細的介紹。 注意看中間部份兩邊都有白色的線材固定支架，會造成拆機困難。  電源開關是2P的，這樣在台灣用2pin AC接頭常常會接反的情形下，要是一不小心水火線相否了，那對機子是不太好的。 不過內部AC電源連接都不用焊接的還有保護套，蠻不錯的  接下篇 |
|
2004-06-01, 11:45 PM
#4
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|

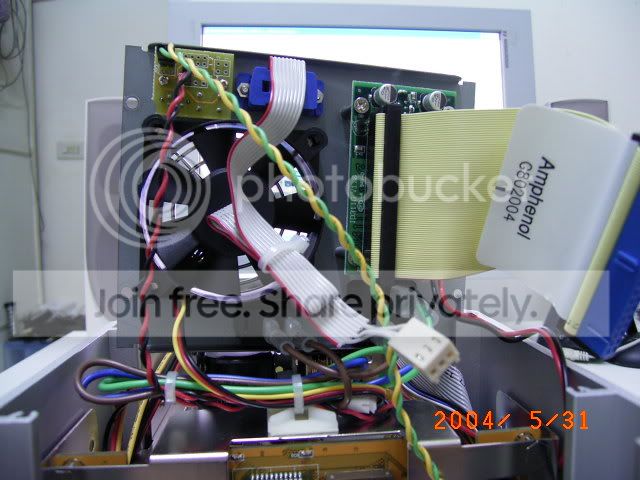

由於兩邊都有線材固定支架，所以沒辦法像官方拆解法一樣把整個LCD模組拿起來

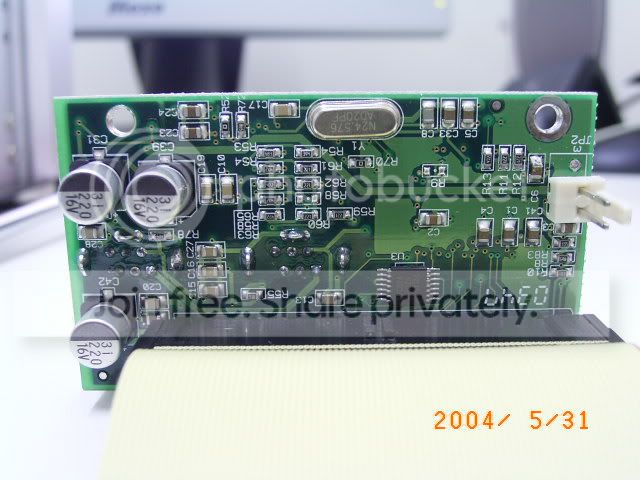

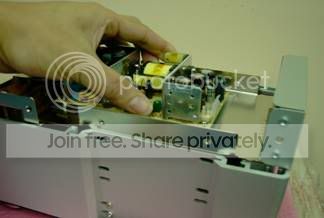

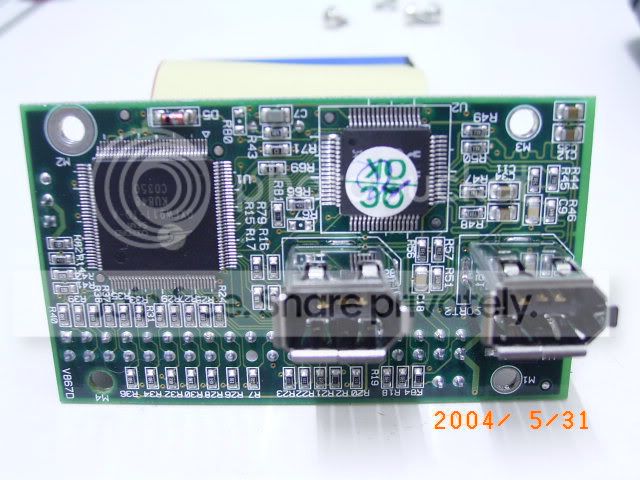

官方圖  所以只好掀屁屁了... 原來com port部分只有3pin有用，分別是pin 3 TXD(Transmit Data),5 GND(System Ground),8 CTS(Clear to Send) 下方拍到一點點的IC的部份是FLASH ROM  右邊是FLASH ROM，左邊不知是什麼。 貼紙不是我弄壞的...  上上面照片右邊的1394 to IDE拆下來的特寫照片如下 右邊是電源接頭，三個金屬殼電容不錯，由於電源是外接的，所以要1394串連時需要把電打開才能用，(那誰要用串聯的呀? 不只耗電，傳輸速度又會受影響)  接下篇 |
|
2004-06-01, 11:47 PM
#5
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|
另外一面

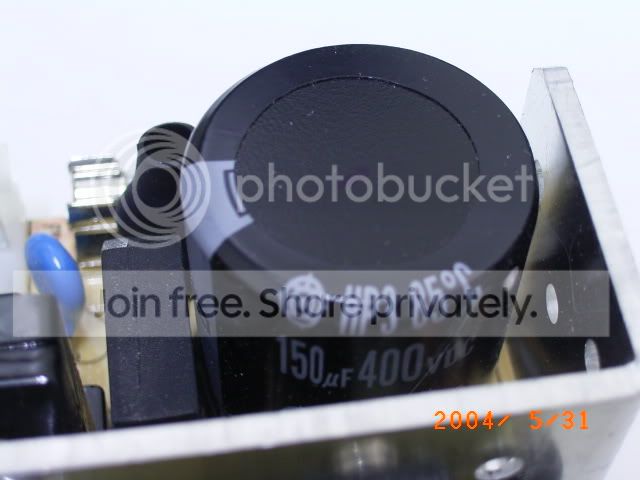

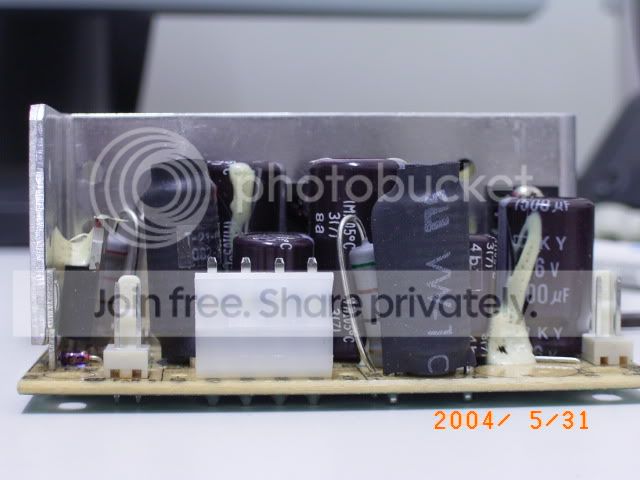

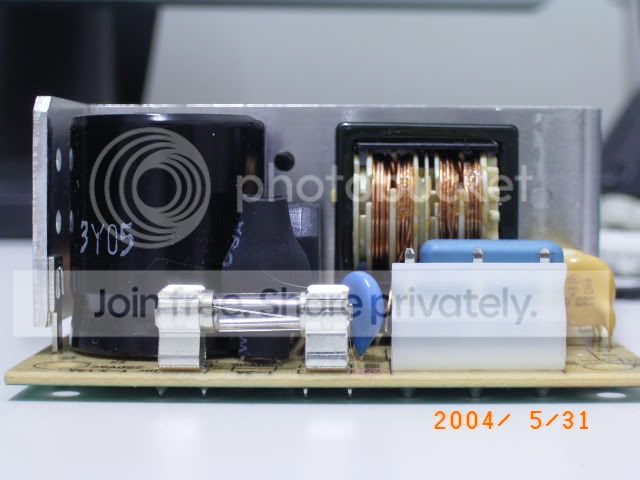

 911晶片特寫  接下來是電源部份的特寫 電容用料還算可以，一顆大的是日立，其他是NCC。 NCC KY電容  日立 150uF 400V  接下篇 |
|
2004-06-01, 11:49 PM
#6
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|
浮空的小電容，電路版上的兩個洞挖的太遠了。

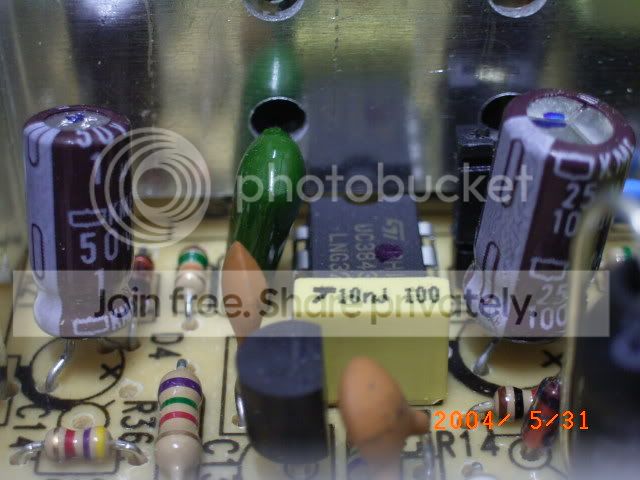

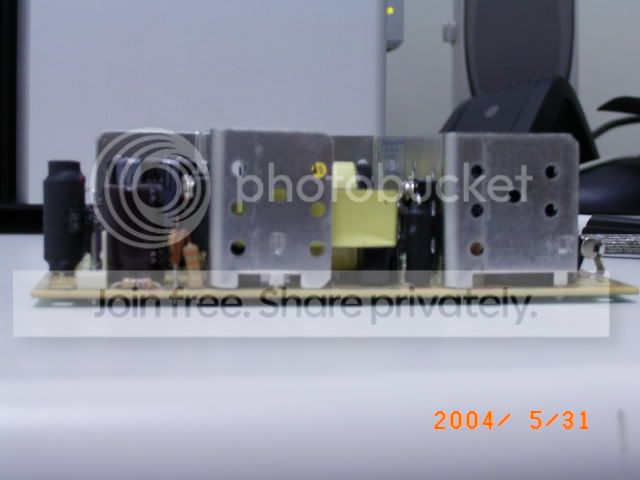

 規格，5V才2A這樣不會太小嗎? 目前我配的硬碟規格一顆0.72A 一顆0.5A，還有LCD、1394 to IDE要吃...  power特寫   接下篇 |
|
2004-06-01, 11:50 PM
#7
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|

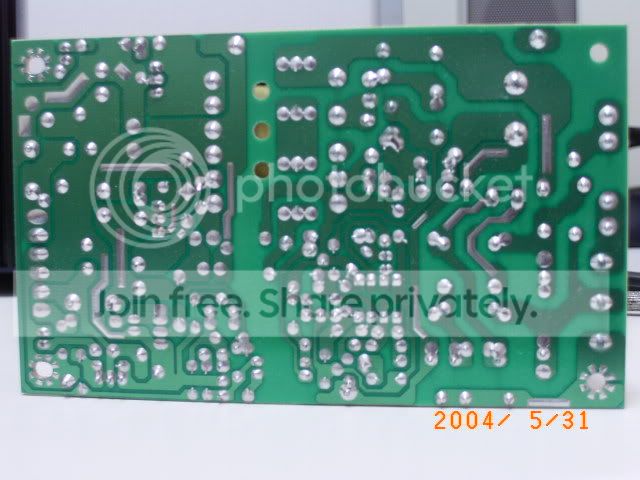

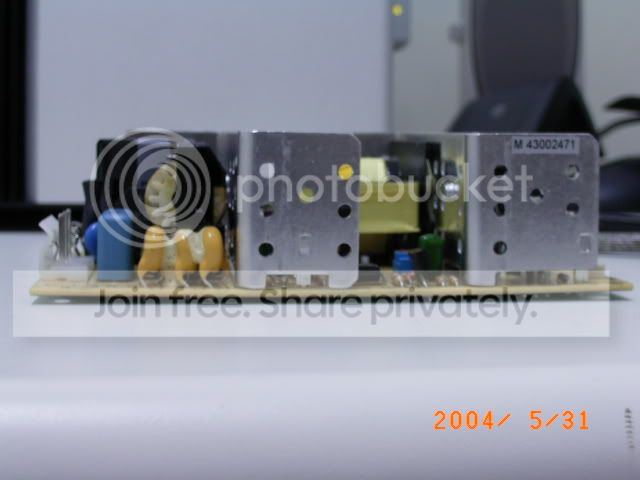

  power中間部份有些地方有空焊，應該是省掉-12V的關係， 不過右邊省掉的兩個電容正負極部份跟右邊最上方那顆電容的正負極是在相同的電路上， 是在5V的電路上，就是電容正端接5V，似乎可以補上去的樣子。  背面  接下篇 |
|
2004-06-01, 11:51 PM
#8
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|

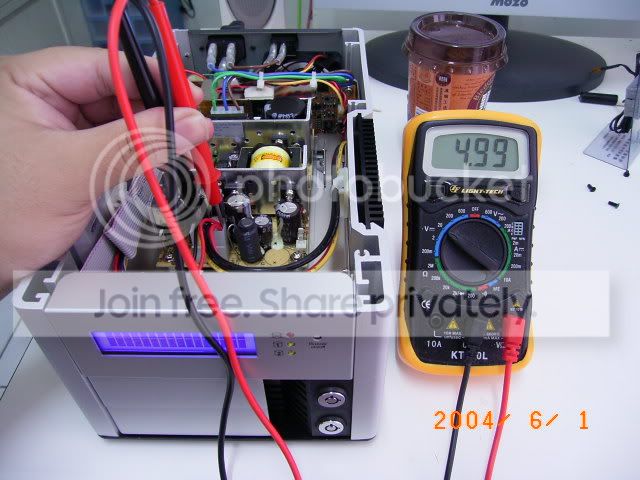

power在裝上硬碟啟動之後，沒有讀寫動作下的用三用電表量的電壓
5V  12V  power運轉中時，最熱的散熱片溫度，難怪power上方有預留風扇插座。  RAID晶片，有Stardom的標誌的RAID晶片，不知道是不是他們自己做的還是掛牌的。  右邊有兩個風扇插座，可透過軟體監控轉速，並在風扇停止時發出警訊聲音。  接下篇 |
|
2004-06-01, 11:52 PM
#9
|
|
|
Power Member
加入日期: Jun 2001 您的住址: 台南市,東區
文章: 553
|

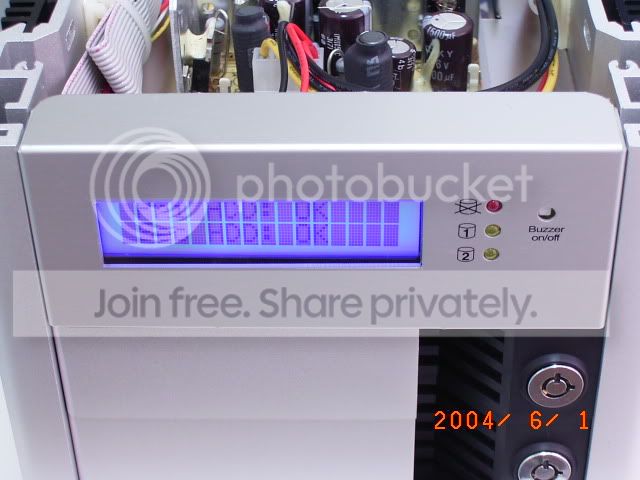

LCD部份

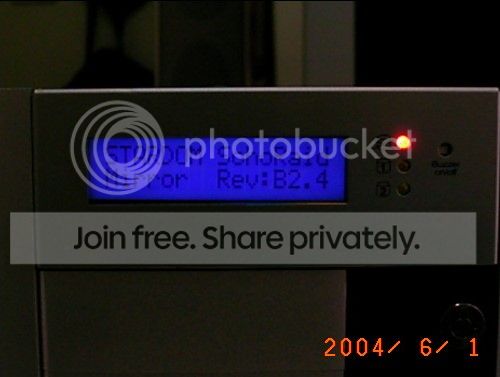

啟動時的訊息，用16連拍拍的，因為只會出現幾秒鐘。  開機之後。  LCD是有角度的，如果不從正面看，幾乎都看到黑色方塊而已。  接下篇 |
|
