Advance Member

加入日期: Mar 2000 您的住址: TC, TW
文章: 330
|
引用:

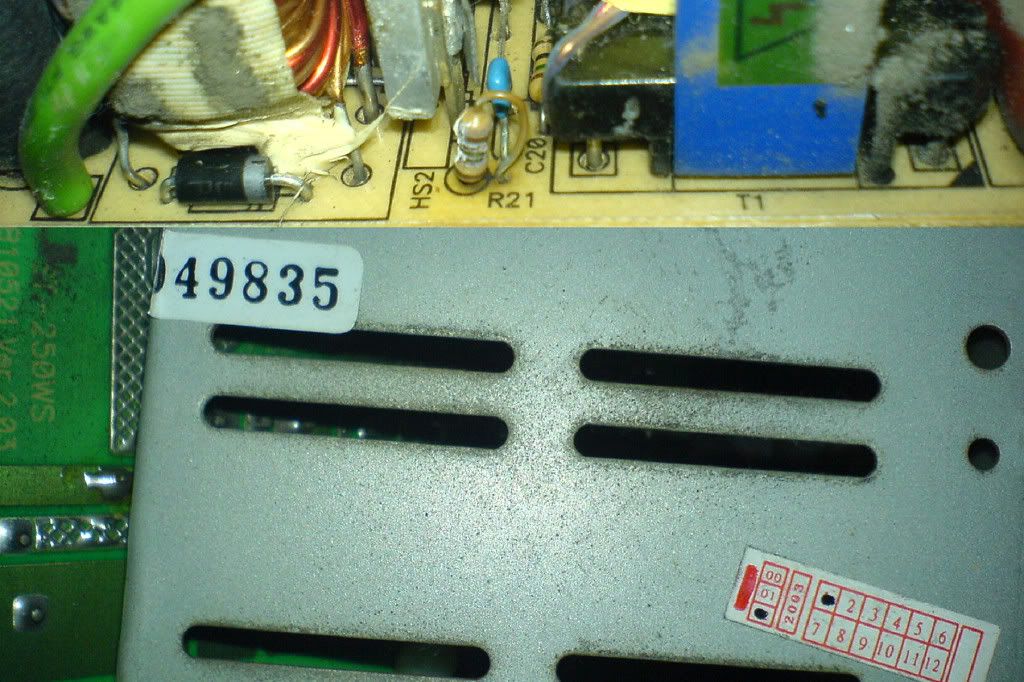

您說的 1/4W 1KΩ電阻是R21 http://img362.imageshack.us/img362/8457/dsc00886.jpg <a target='_blank' title='ImageShack - Image And Video Hosting' href='http://img362.imageshack.us/my.php?image=dsc00886.jpg'><img src='http://img362.imageshack.us/img362/8457/dsc00886.jpg' border='0'/></a><br/><a href="http://g.imageshack.us/img362/dsc00886.jpg/1/"><img src="http://img362.imageshack.us/img362/dsc00886.jpg/1/w1024.png" border="0"></a>  此文章於 2009-05-02 05:34 PM 被 bv4jw 編輯. |
||||||||
2009-05-02, 05:25 PM
#21
|
|
|
*停權中*
加入日期: Dec 2005
文章: 6,087
|
引用:
ＢＫＶ的確頗糟，尤其是改版前的開關機嗶嗶版∼∼ http://www.pcdvd.com.tw/showpost.ph...41&postcount=20 ＢＬＶ則是先自行換個雙滾扇再用比較妥當． 此文章於 2009-05-02 05:58 PM 被 Sioux 編輯. |
|||
|
2009-05-02, 05:54 PM
#22
|
|
|
New Member
加入日期: May 2009
文章: 5
|
有顆掛點了
改天再來修 湊發言問問題 |
|
2009-05-03, 01:22 AM
#23
|
|
|
Advance Member
加入日期: Mar 2000 您的住址: TC, TW
文章: 330
|
上面的圖掛了, 換個空間放

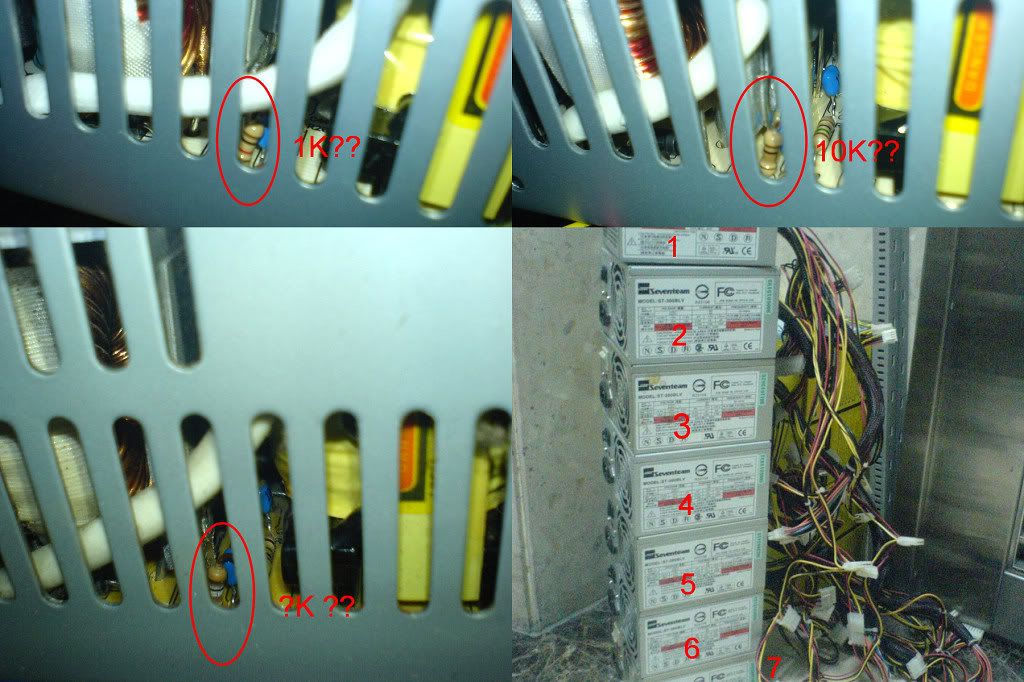

R21有1KΩ和10KΩ??  這顆是7年前的BLV, R21 也是燒掉  |
|
2009-05-03, 12:30 PM
#24
|
|
|
Golden Member

加入日期: Jun 2002 您的住址: 地獄18層
文章: 3,238
|
看得出來300BKV有很多兄弟..
鐵殼貼紙、電路板顏色，都有差異(等你們的拆殼才看的到內部  )...
__________________
徵你不要的AM4 CPU 徵你不要的SATA接頭斷裂SSD
|
|
2009-05-03, 12:53 PM
#25
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
今天拆了顆300BLV，R21的色碼看起來似乎是100歐姆....
 |
|
2009-05-05, 01:40 AM
#26
|
|
|
Advance Member
加入日期: Mar 2000 您的住址: TC, TW
文章: 330
|
引用:
確實 生產批次不同會有小變動 有規格貼紙把其中一項安規用雙面膠貼起來遮住的 電路板顏色還有紫色版本的 引用:
剛才又拆開圖2的那顆300BLV, 只剩頭.尾碼,中間的碼燒了看不出來 250BLV外殼有電鍍的那款, 真的是很猛 風扇出口都生銹了, 還是可以運作 可能是在用P3的原故吧! |
||
|
2009-05-05, 02:16 AM
#27
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
將其拆下實際測量，發現電阻第三碼雖燒到將近褐色，其阻值仍為1K。 |
|
|
2009-05-06, 01:30 AM
#28
|
|
|
Advance Member
加入日期: Mar 2000 您的住址: TC, TW
文章: 330
|

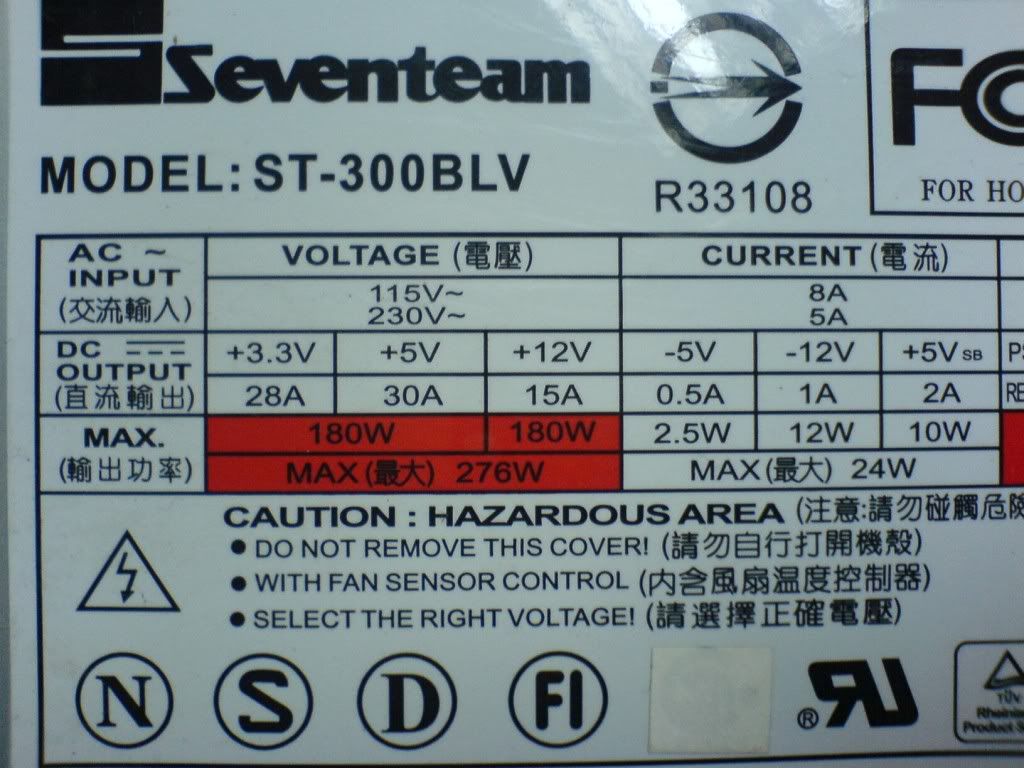

安規雙面膠

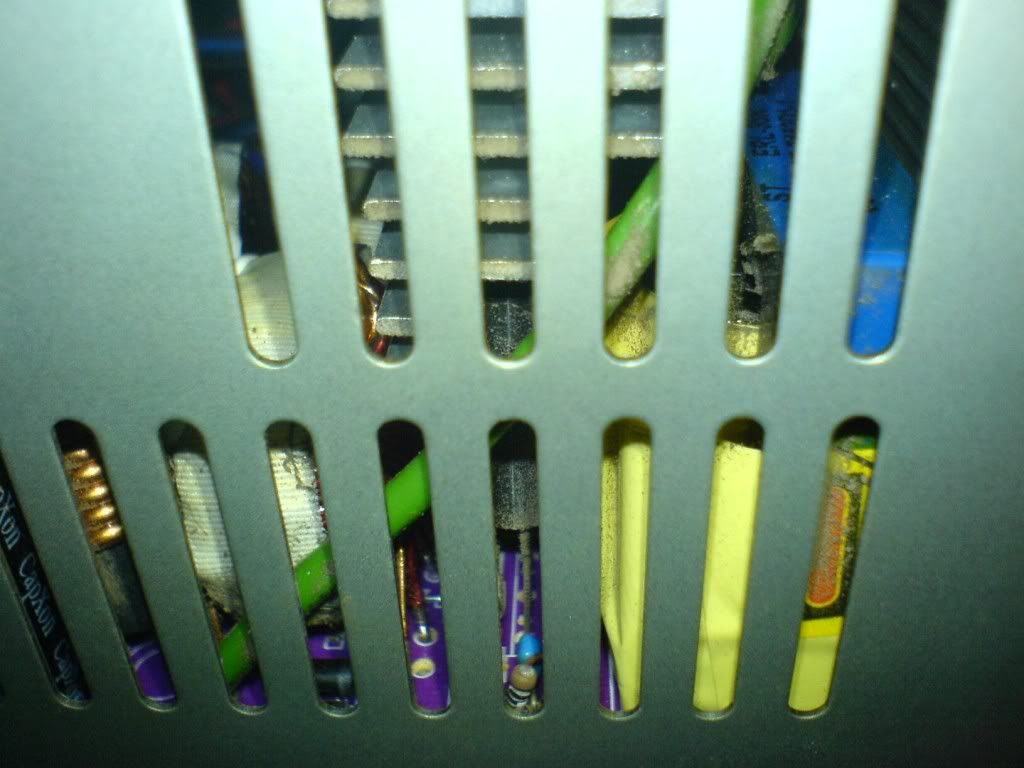

 大電源開關  紫色電路板和燒燬的R21  |
|
2009-05-06, 02:04 AM
#29
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
從電路追，R21與其旁邊的小積層電容是-12V整流元件的Snubber，用作能量吸收，可能數值過小加上電阻承受瓦數小，導致容易燒燬。
|
|
2009-05-07, 01:43 AM
#30
|
|
之前小弟都有拍照的. 但不曉得圖檔放哪去了. 待找到後再補上
