Basic Member
加入日期: Jan 2008
文章: 11
|
引用:

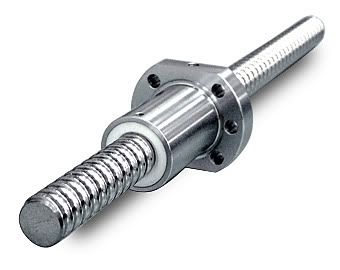

 類似上圖 螺帽突出端的平面有兩處 而其一平面之中央孔有塞一塑膠防塵蓋~應該就是黃油注入孔 而孔徑是略大於鋼珠的 外徑較小的圓柱端是一致的研磨面 沒有任何零件與洞孔 此文章於 2011-04-14 09:43 PM 被 孟夢 編輯. |
||||||||
2011-04-14, 09:37 PM
#11
|
|
|
Basic Member
加入日期: Jan 2008
文章: 11
|
引用:
這是最簡便的辦法了,明天再來個試試 謝謝!  引用:
大概看了一下螺帽的端面與內緣 鋼珠塞入處是在內孔壁=E兄的方法好像較適用 OK!明兒個再仔細瞧瞧你的方法是否也合用 也謝瞭! |
||||
|
2011-04-14, 09:53 PM
#12
|
|
|
Junior Member

加入日期: Jul 2004 您的住址: Verthandi的懷裡
文章: 766
|
|
|
2011-04-14, 09:53 PM
#13
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
以在下常接觸的NSK及THK滾珠螺桿，大部分前後蓋可拿下來，就會看到珠道，把清乾淨擦油的珠子一一塞進珠道中並一面慢慢旋轉螺桿，讓珠子走進去，等看到出口有珠子冒出來後，把出口珠子擋住再旋轉螺桿，把珠子間隙排掉，之後再補幾顆，讓頭尾只差兩顆左右間隙就可以裝回蓋子
一般珠子返回道若不是內建的，就是會有一個折返用的鐵管，這種比較差，折返鐵管口的導片若磨損斷掉，珠子運動到那裏就會卡住，螺桿也跟著卡住，馬達會過負載並發出噪音 |
|
2011-04-14, 10:09 PM
#14
|
|
|
Basic Member
加入日期: Jan 2008
文章: 11
|
引用:
一,二,三型都不像,外觀倒是和3:13的端塞型一模一樣: http://www.youtube.com/watch?v=LuzZ_SHL3IU 引用:
看來這問題是可以自己處理得來的 若裝得回去也能算是一項技能的學成與經驗了 熟記中,感謝^^! |
||
|
2011-04-14, 10:24 PM
#15
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
不過裝完手一定會油油的，而且順手的工具+不抖的手很重要，尤其是用鑷子夾起小珠子時，否則一不小心就會看到珠子彈飛了出去 |
|
|
2011-04-14, 10:31 PM
#16
|
|
|
New Member
加入日期: Jan 2005
文章: 1
|
引用:
http://www.pmi-amt.com/tw/products/pmi_5.html 裡面有規格及尺寸 剛好住在pmi這邊，希望能對你有幫助 加油 |
|
|
2011-04-14, 10:52 PM
#17
|
|
|
New Member
加入日期: Sep 2005 您的住址: 好地方
文章: 3
|
小弟幾年前剛好就在銀泰的裝配課工作過2年，工作的內容就是將螺帽與螺桿組裝起來。
如果是你說的影片3分13秒那種，沒記錯的話。他是屬於內循環的一種。 以前在組裝時，是要用黃油(或牛油?)將鋼珠一顆一顆黏付在螺帽內的螺紋上。都黏好後，再用配合螺桿外徑的划套划進螺桿中。 不知道你的滾珠螺桿是什麼樣的類型?單螺帽還是雙螺帽?精度多少的? 如果是有精度的(非轉造) 你自己裝起來後的螺帽順暢度及預壓力都有可能跟你原本的情況不一樣。 因為螺桿跟螺帽在研磨時是分開的，完成的成品(螺紋精度)通常都會有一點誤差。這時在裝配螺桿螺帽時，裝配員就需要試珠。再依照誤差來平均配珠，才可以讓螺帽的運作順暢度及預壓力達到圖面標示。 你那些退下來的鋼珠。雖然看起來好像都一樣大小，可是其實是有分別的。舉例來說，假如你的螺桿是用鋼珠6.14(假設啦~早就忘光了)的。除了標準正負6.14的鋼珠外，還有分6.14正1到正7~負1到負7(單位是mm再下來2位，我忘記怎麼寫了。) 你自己裝的話，就算裝上去了也有可能順暢度不佳(因為沒有平均配珠，除非不是高精度的)或是預壓力不夠或過重。強烈建議你送回原廠處理。裝珠本身不是什麼困難的事。只是你沒有相關的工作配件及工具時不好作業。 如果真的想自己裝的話，建議你準備一個可以讓你獨立作業的乾淨桌面，桌面上鋪個幾陳布(就是機械產業那種拿來搽手用的布)這樣你才可以將螺帽及鋼珠放在上面好拿。又不用擔心螺帽敲到。再來將螺桿固定起來(用那種桌邊的固定器)。用黃油將鋼珠都黏好後，就可以想辦法慢慢套進去螺桿嘍~ ps剛剛再看了一下，也有可能是外循環的。如果是外循環的會比較簡單一點，如果你可以拍張照片的話可以比較清楚。 此文章於 2011-04-14 11:01 PM 被 jays07kimo 編輯. |
|
2011-04-14, 10:59 PM
#18
|
|
|
Basic Member
加入日期: Jan 2008
文章: 11
|
引用:
工作環境不理想,"而且只能憑一己之力"(所以就上來問問)  盡量啦! 引用:
能所有類型的螺桿都接觸過 算是工作歷練的一種福氣 偶待的公司是屬於客製化的自動化機械研發,製造廠 是偶常識中最活,最富變化的工作項目(之一)! 謝謝你嘍^^! 引用:
真心感謝!那麼長篇幅的文章! 屬於一般單螺帽型的螺桿組 精密度應該是一般型,純直線運動場合使用 諒在下先確定各結構後,再擇版友提供的合用法 明,後天(可能得先忙其他事)若有好消息再貼上來及 附上實體圖片! 再謝謝你,辛苦你了^_^" 此文章於 2011-04-15 12:05 AM 被 孟夢 編輯. |
|||
|
2011-04-15, 12:02 AM
#19
|
|
|
Elite Member
加入日期: Sep 2006 您的住址: 人群中
文章: 4,214
|
n年沒碰這方面了，如上面所提
印象中似乎對付搞怪的鋼珠，可以一大堆黃油先把鋼珠『黏在固定位置』再進螺桿 |
|
