ASUS GeForce GTX 660 Ti DirectCU II TOP - 重新詮釋效能與散熱的效能級顯示卡

GeForce GTX 6 Series 代號 Kepler, 以更好的效能和更優秀的功耗表現. 成功的襲擊顯示卡高階市場.
打頭陣的GTX 680. 單卡雙核王者GTX 690. 還有GTX 670 的表現都非常優異! 讓玩家更期待效能級顯示卡成員 GTX 660 Ti的出現.
終於在8月中, Nvidia 將GTX 660 Ti推出上市, 並且各家廠商也第一時間推出自家設計版本的顯示卡. 讓市場上充滿更多重的色彩和競爭.

當然, 各廠商自家設計的顯示卡, 多數是為了超越公版. 希望把GTX 660Ti呈現最大化的效能表現. 使用同樣的核心, 能擁有更多的效能. 又有誰會拒絕呢?
就讓施小弟為各位介紹 ASUS GeForce GTX 660 Ti DirectCU II TOP. 新版的彩盒設計擁有強力的Power感! (總覺得是我自己不小心抓的爪痕....XD)


彩盒的背面, 簡單的特色介紹.


輸出部份示意圖, 若需使用D-sub, 請由顯示卡板端側DVI轉接. 其他則是數位訊號的DVI, Display Port, HDMI.


DirectCU II - 更有效率且更安靜的散熱器.
Digi+ VRM & Super Alloy Power - 數位式供電和超合金元件採用. 較少的電源雜訊和更長的使用壽命.
GPU Tweak - 動態即時超頻!


採用GeForce GTX 660 Ti 搭配 2GB DDR5.

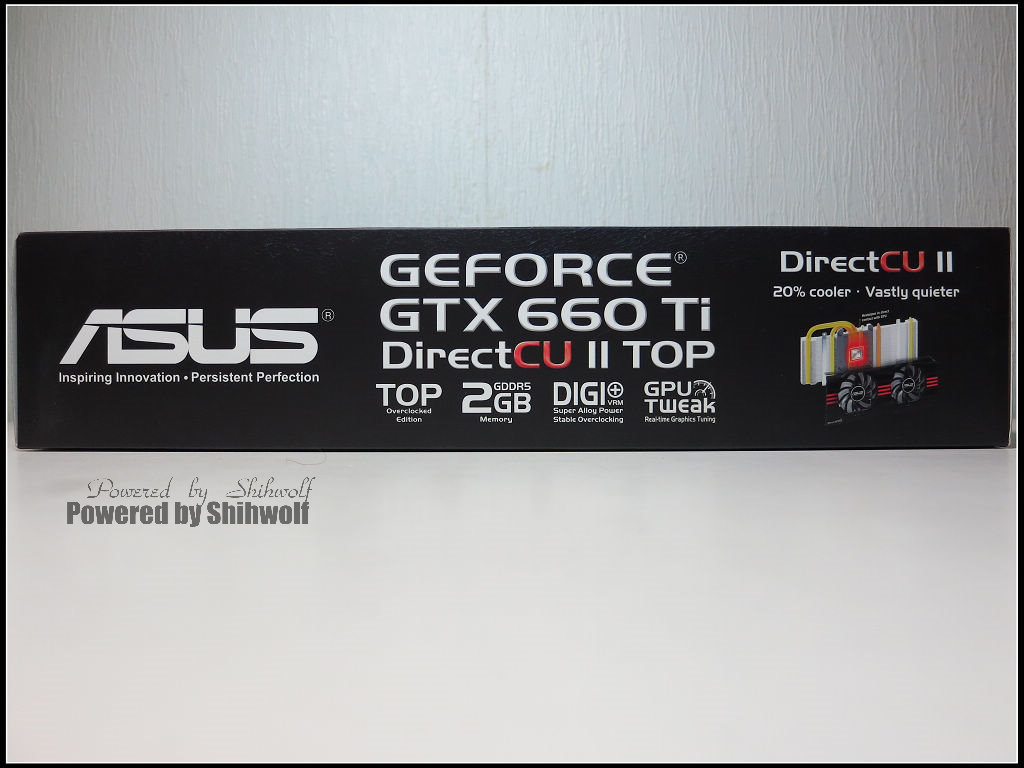

彩盒上方, 簡單利用文字填滿版塊. 個人覺得比以前好看多了. (單純讚賞彩盒設計!)


就連開盒的地方也有用心設計, 兩側開口也比以前好看...

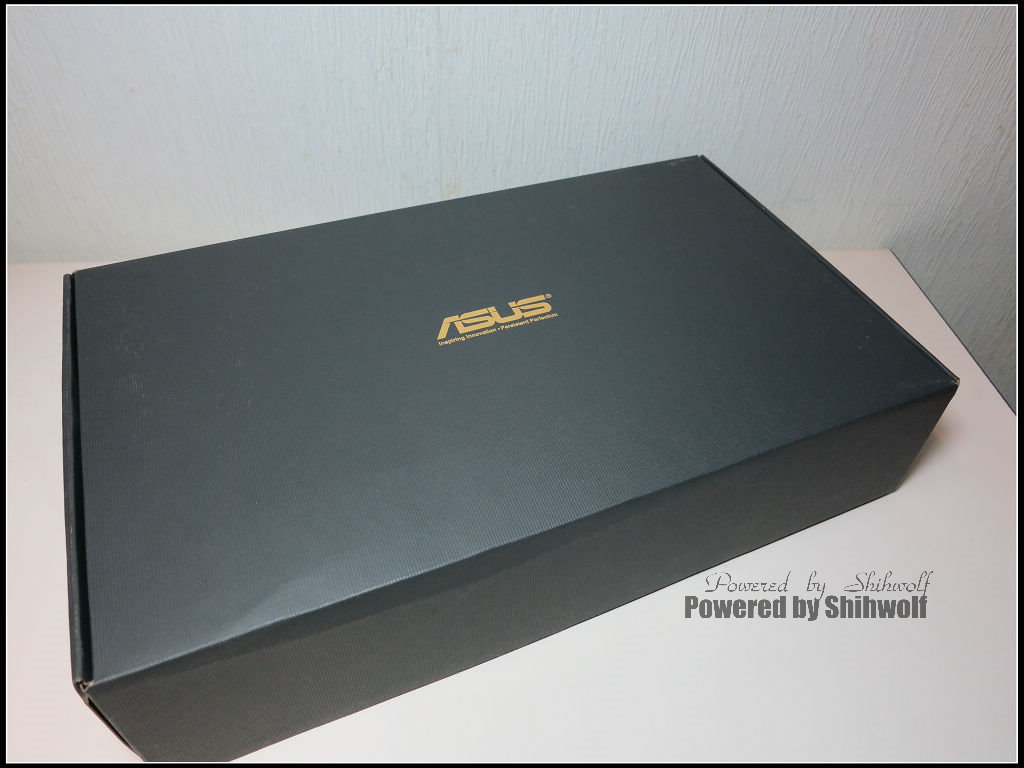

產品內盒採用黑色底金字logo也有提昇不少爽度.

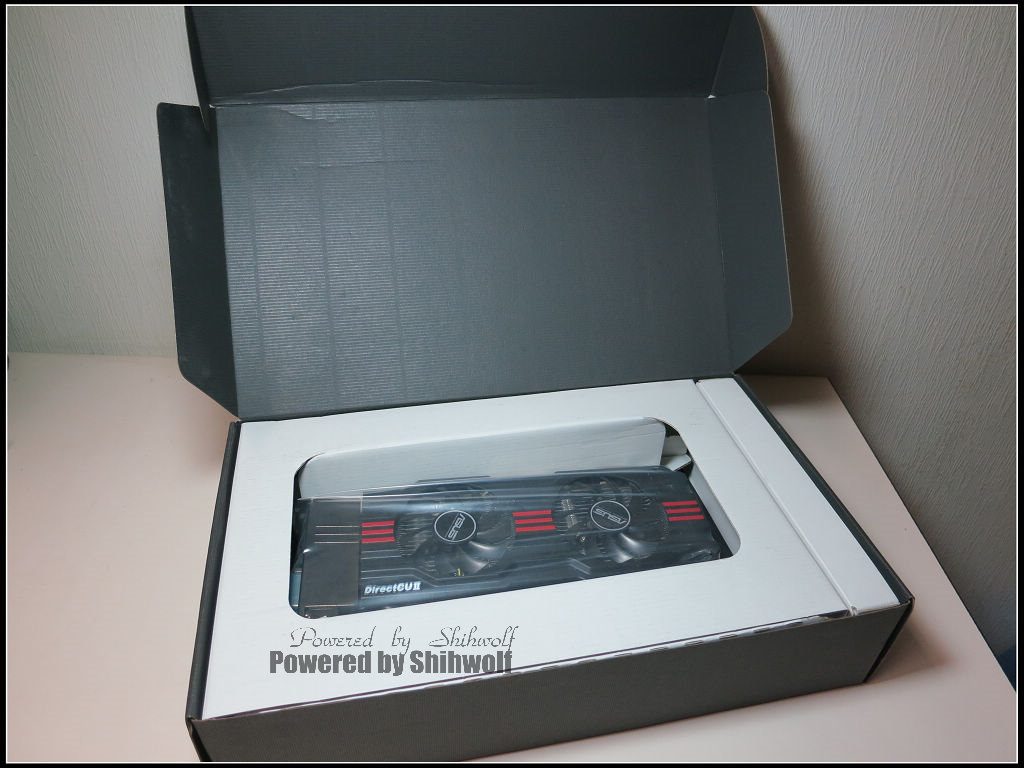

開盒! 顯示卡的固定方式與以往不同.

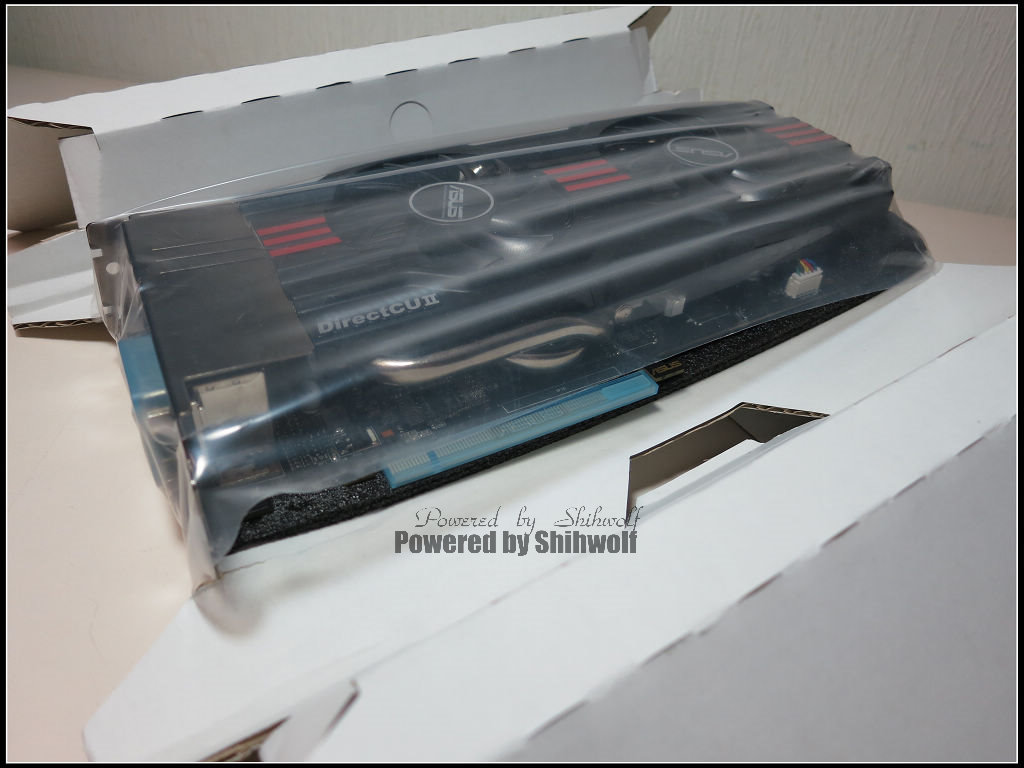

採用的是塑膠套的張力固定產品.


只需將盒底兩側紙版向外翻, 即可取出產品本體.


配件, DVI轉D-sub接頭, PCI-E 6pin電源轉接線. 快速安裝產品手冊

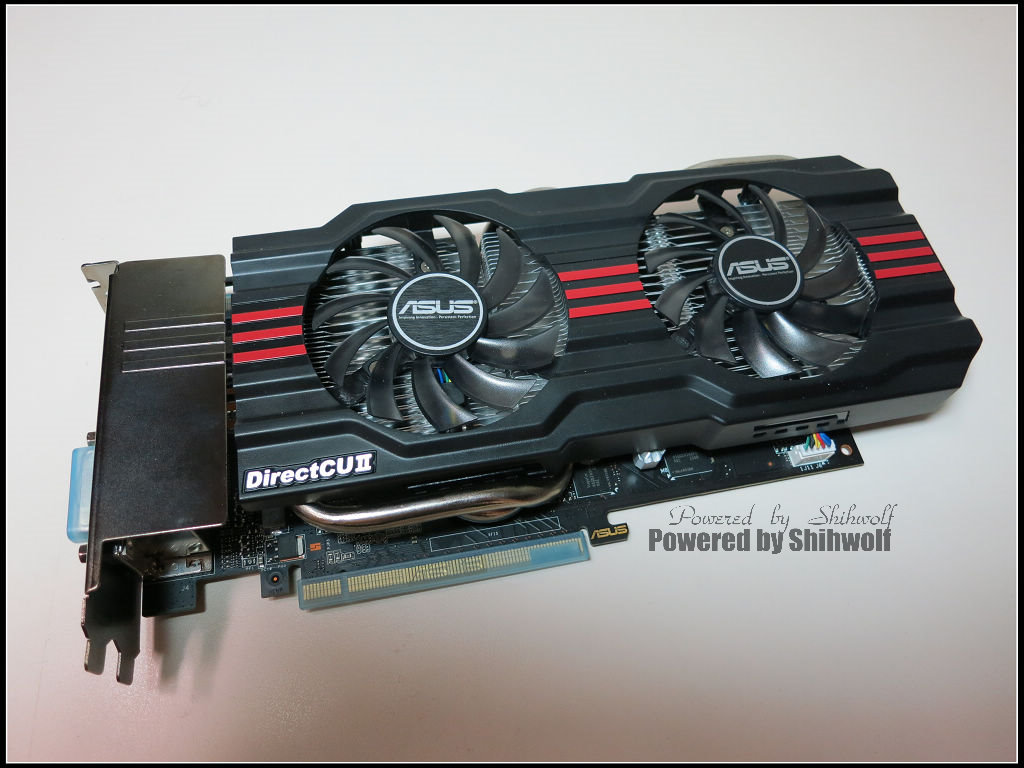

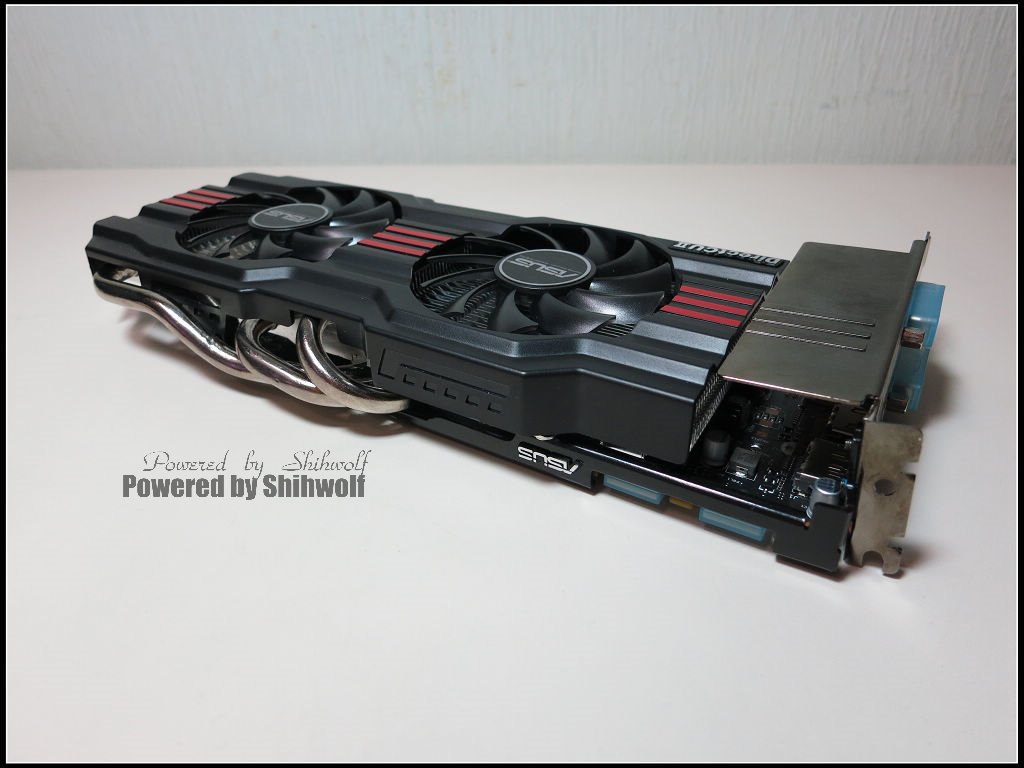

主角現身, 2 slot 設計, 雙風扇. 可以說是大家最能接受的空間和散熱方式.


散熱器非常大, 覆蓋了整張顯示卡.

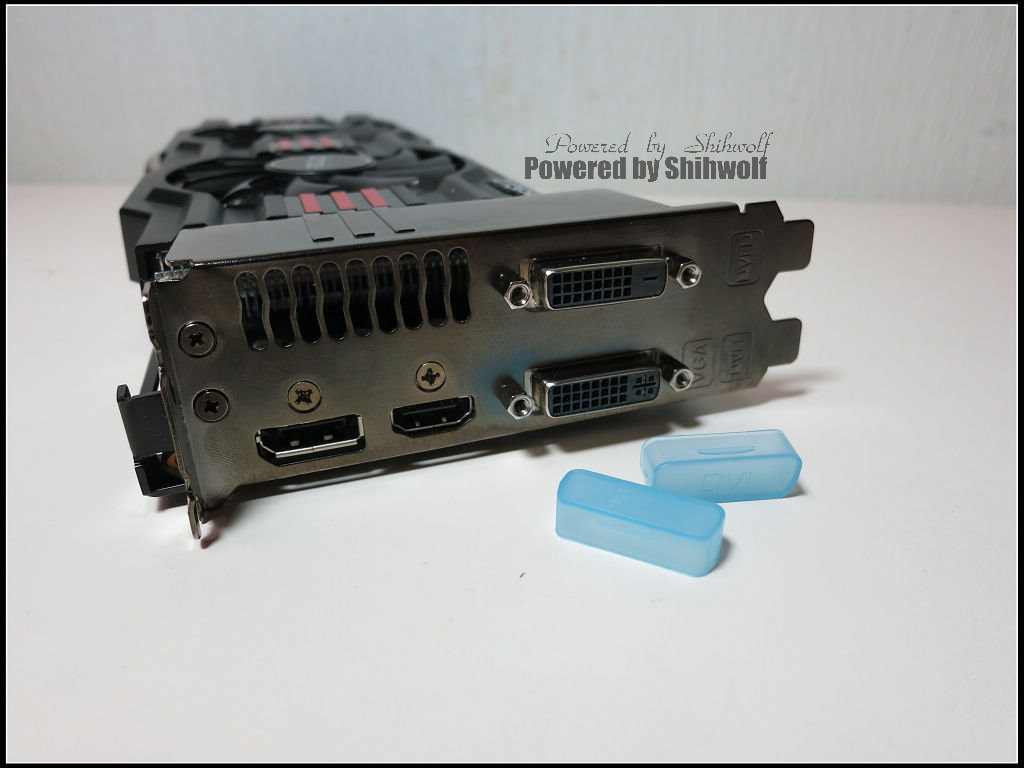

輸出接頭 DVI x 2, Display Port, HDMI.

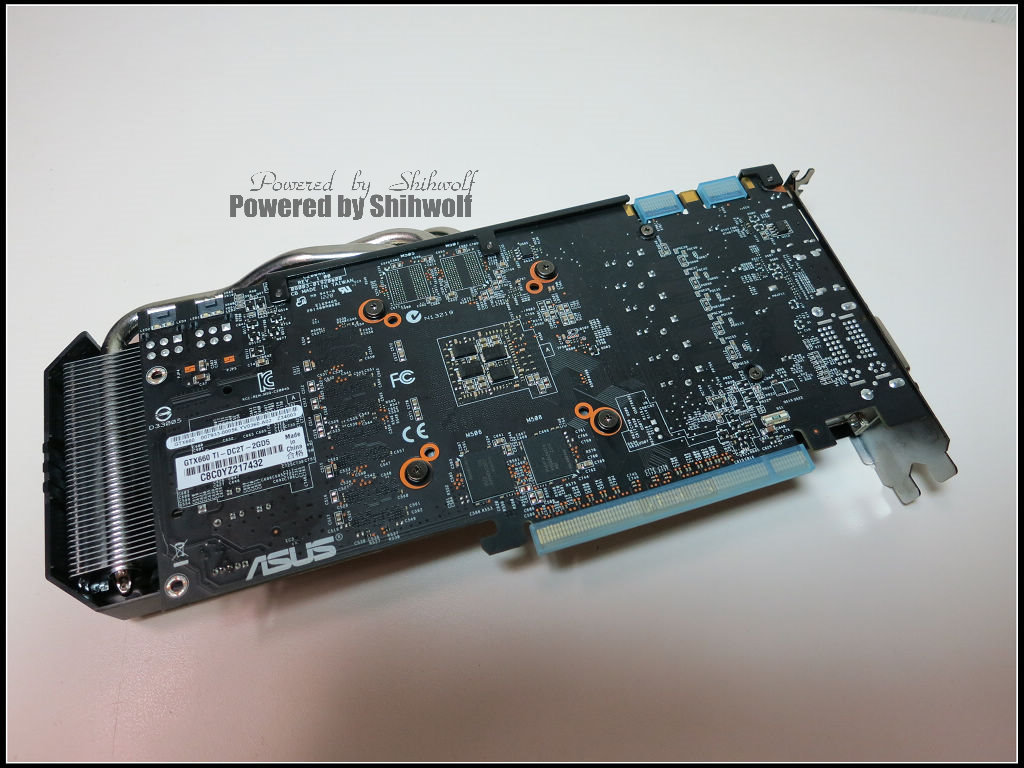

顯示卡背面, 在金手指的地方皆有封套保護, 避免氧化.

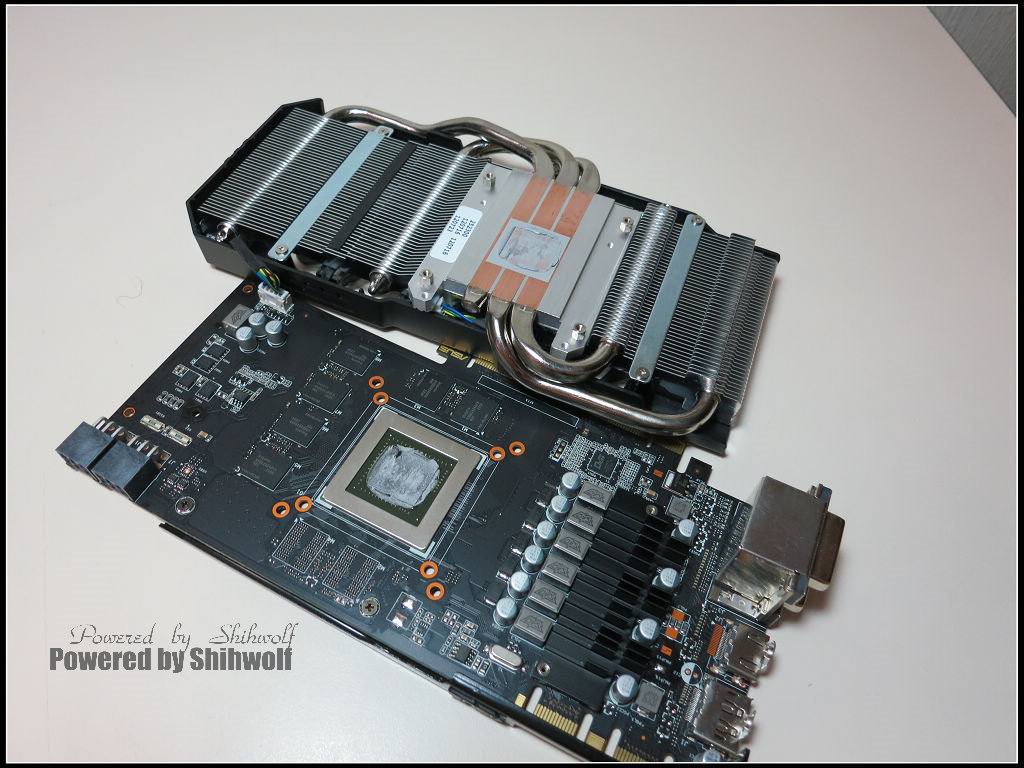

將散熱器拆下, 核心部份採用較好的導熱膏, 有效幫助散熱.

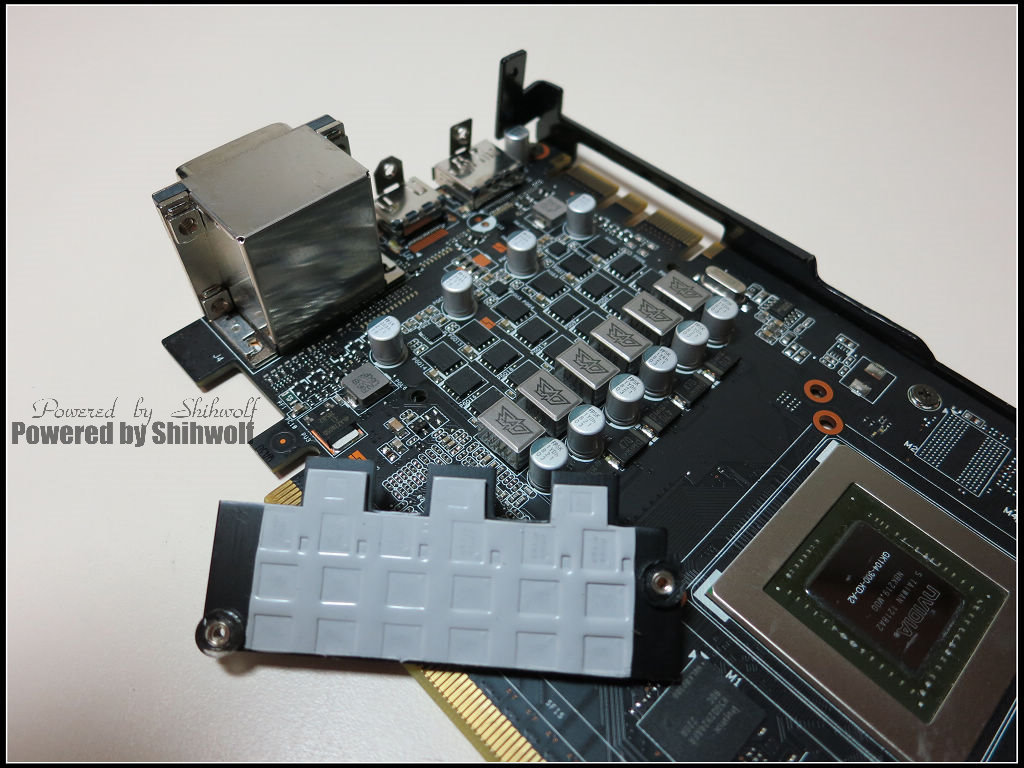

供電側擁有獨立散熱片, 也卻實採用導熱墊做較好的熱傳導.

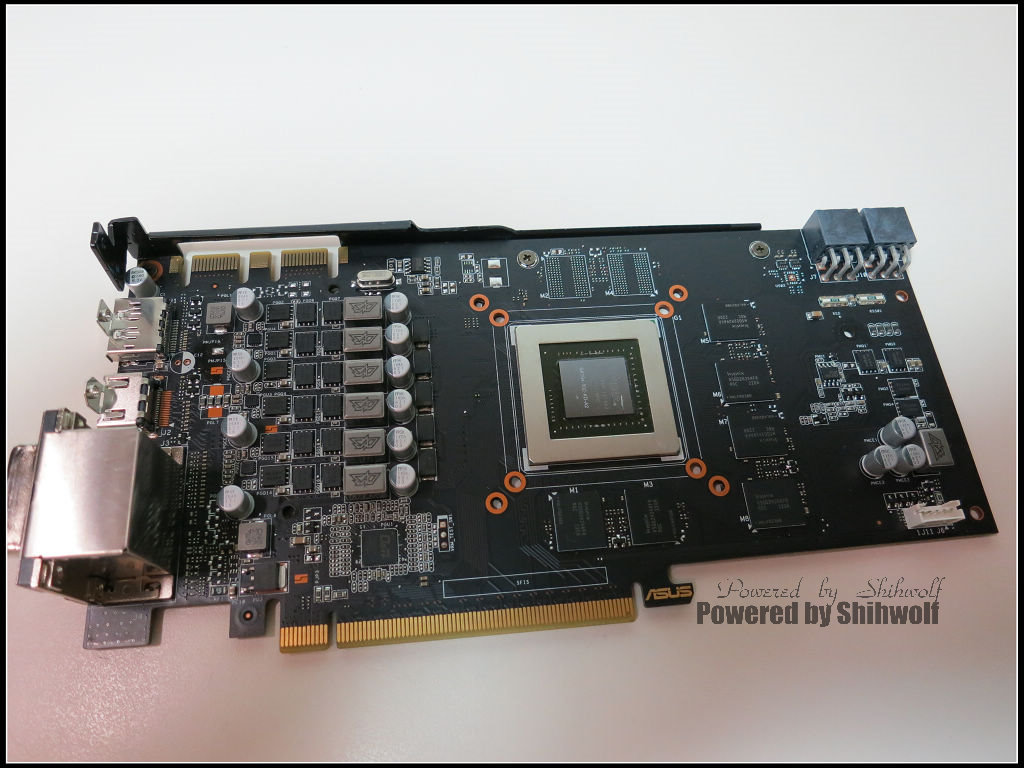

****正面照.

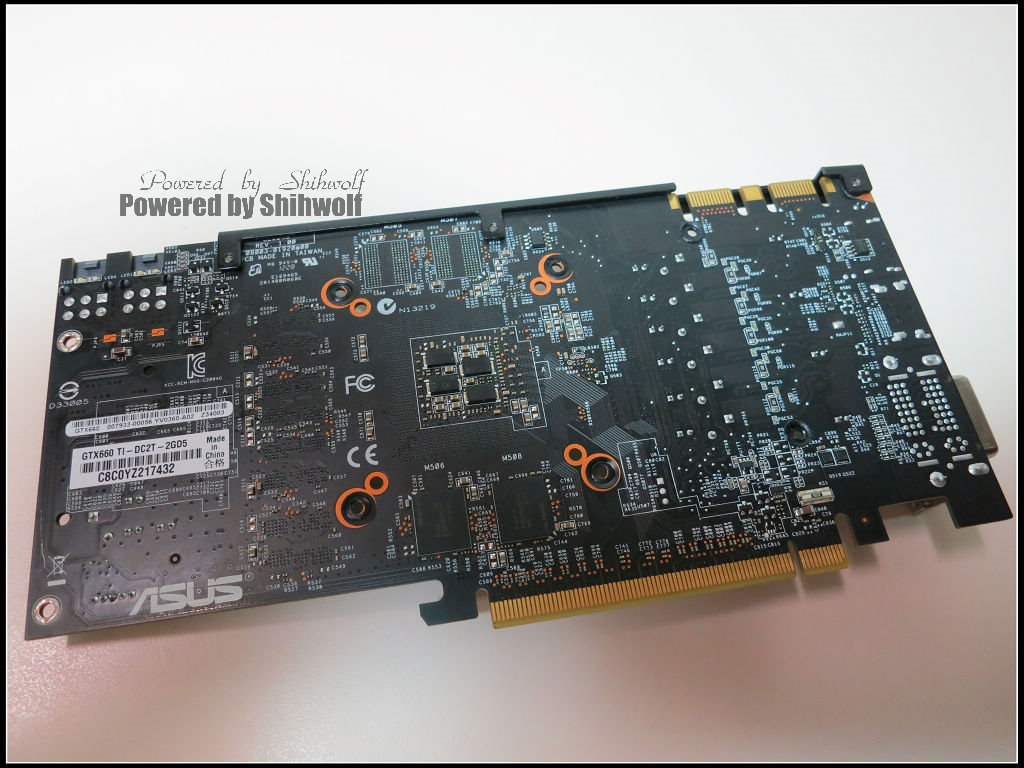

背面再來一張..

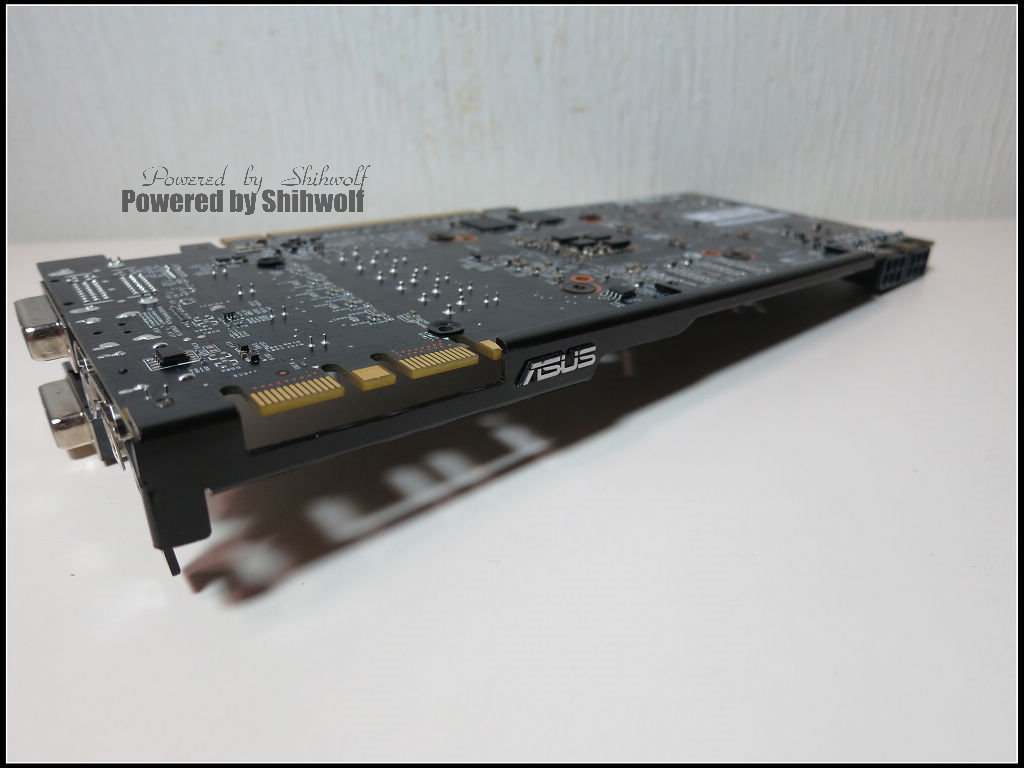

在顯示卡頂端鎖上輔助金屬支架. 可以有效防止顯示卡變型, 並增加強度使安裝更簡易.

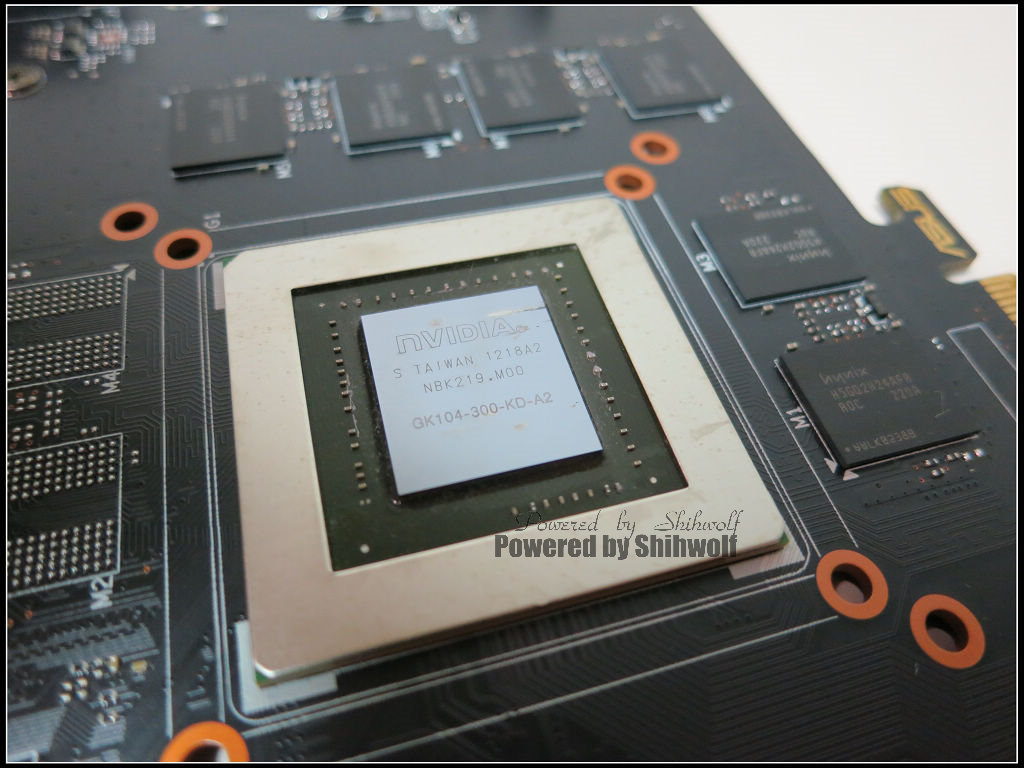

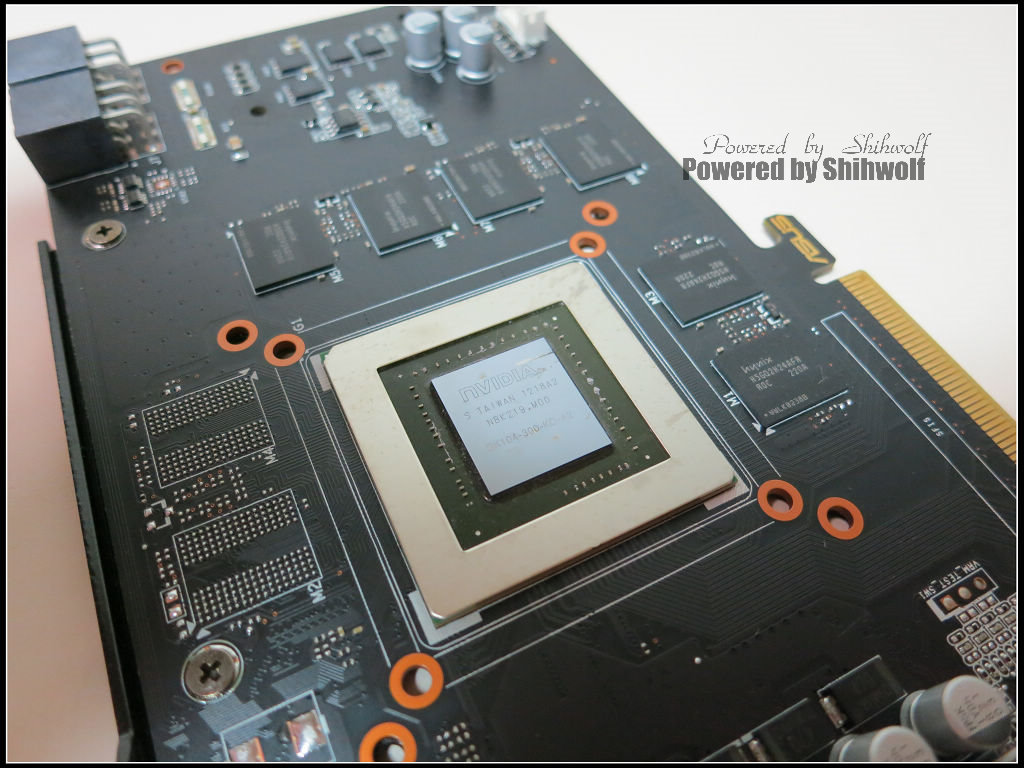

核心晶片 GK104-300-KD-A2. 即是GTX 660 Ti.

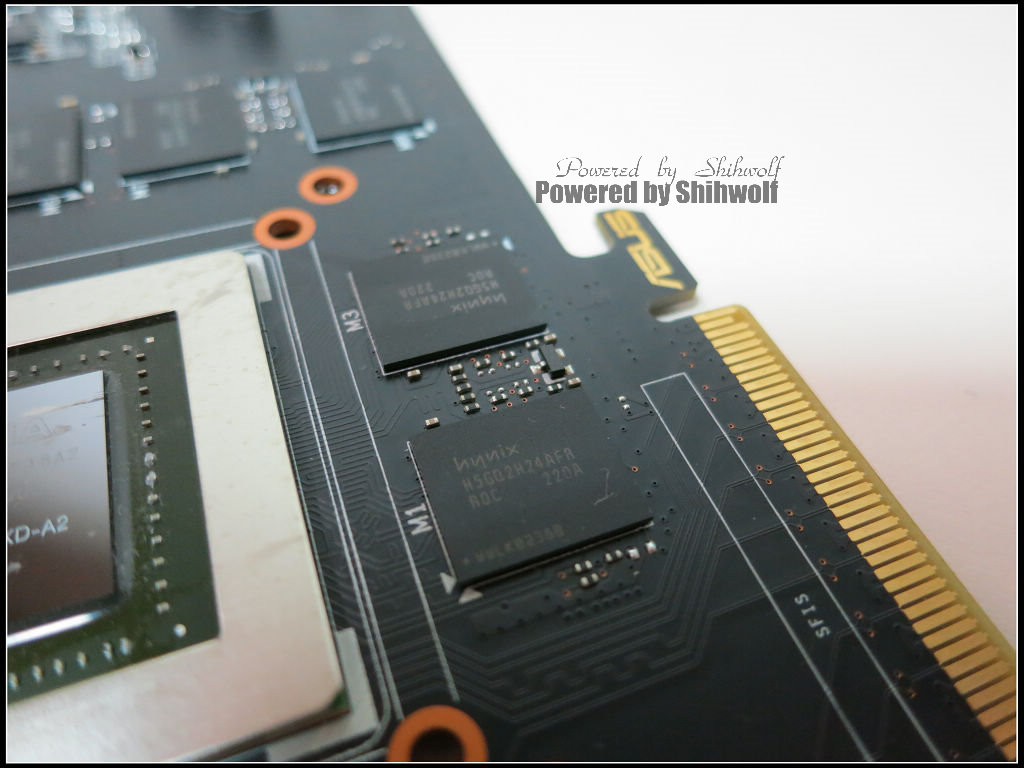

RAM 採用 hynix DDR5


正面六顆記憶體.

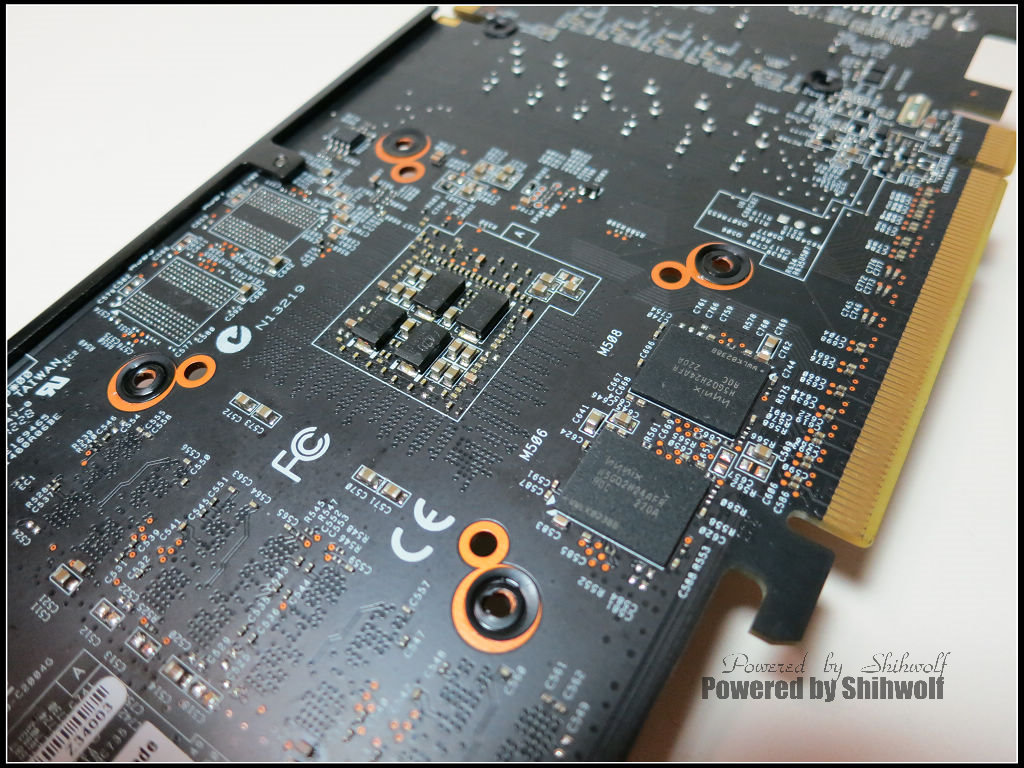

背面兩顆記憶體

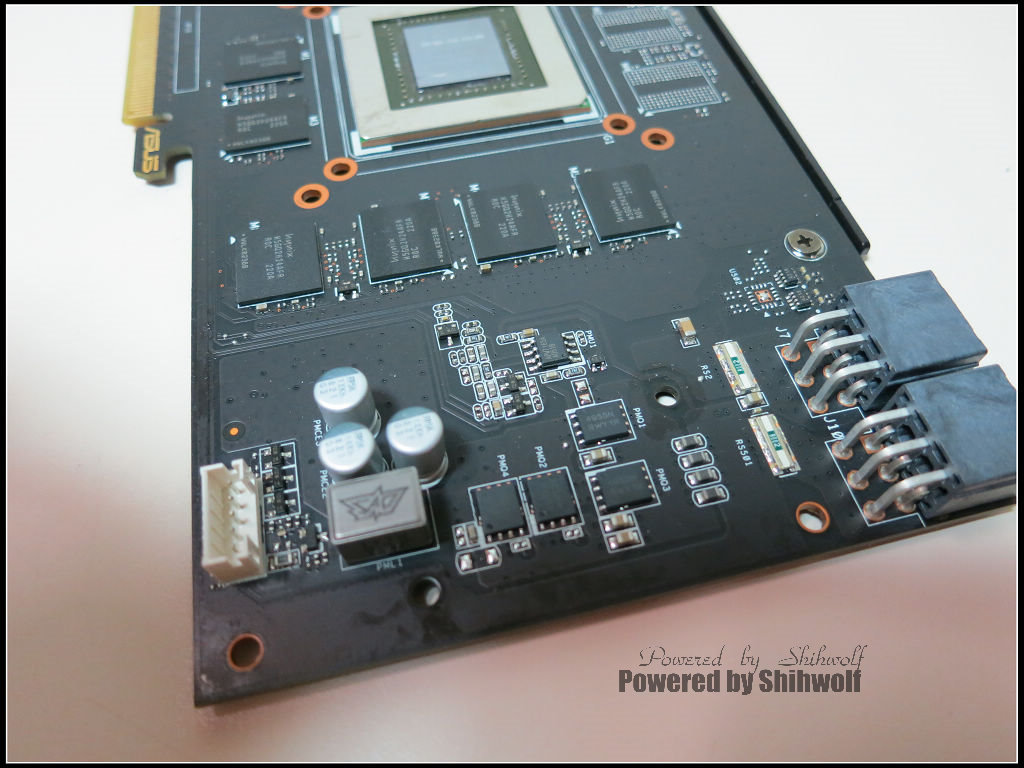

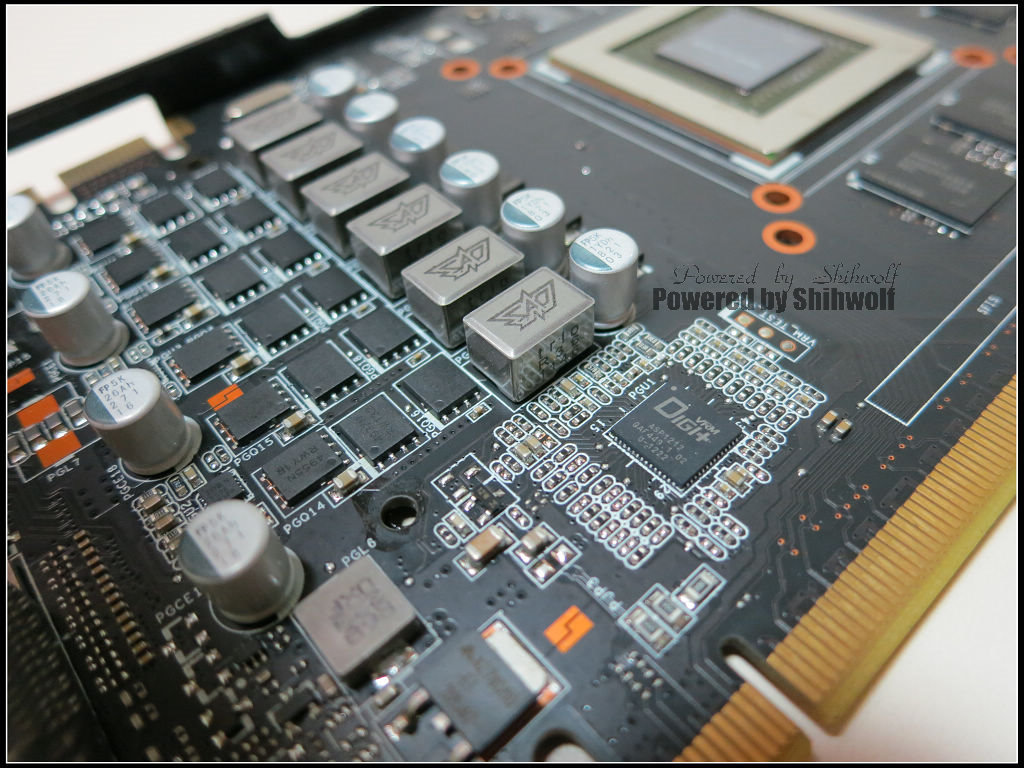

Digi+ 數位供電.

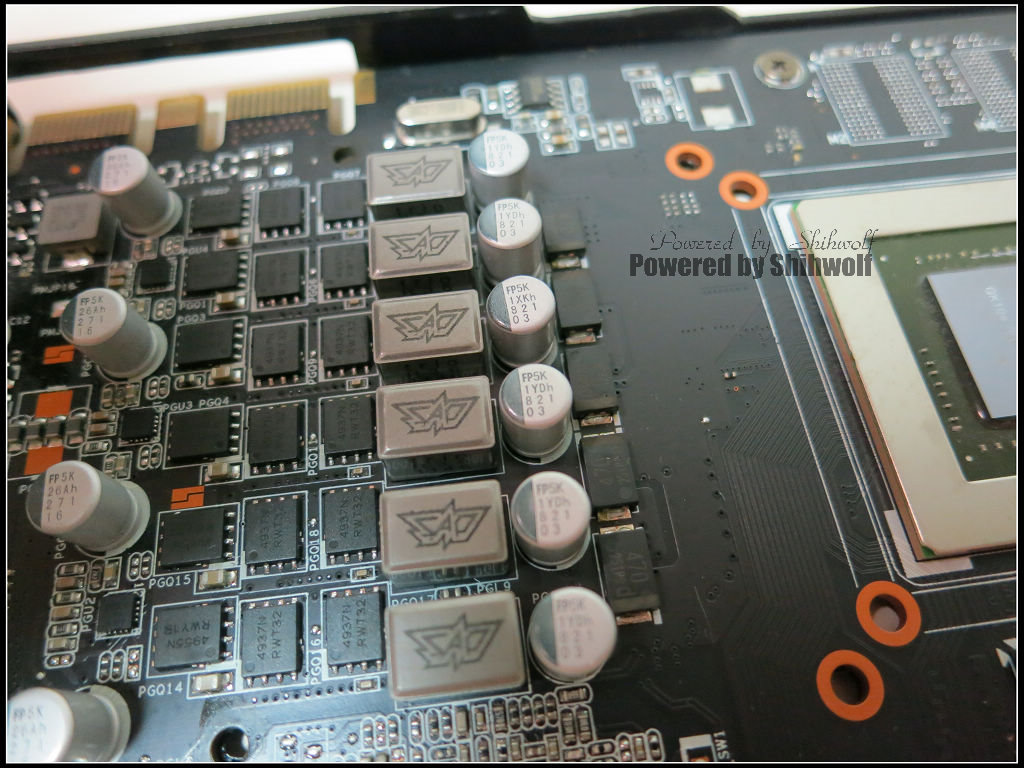

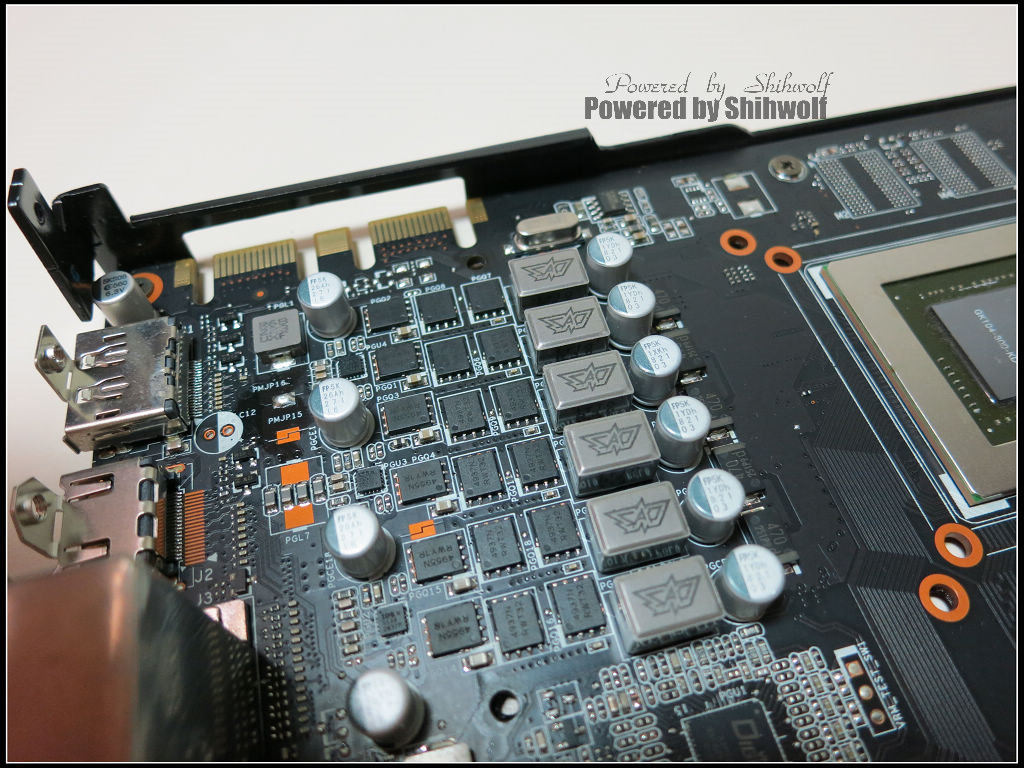

GPU PWM - 6 phase with digital IC


super alloy power, 超合金電源技術提供更好的溫度和效率表現. 也是超頻更上一層樓的關鍵!

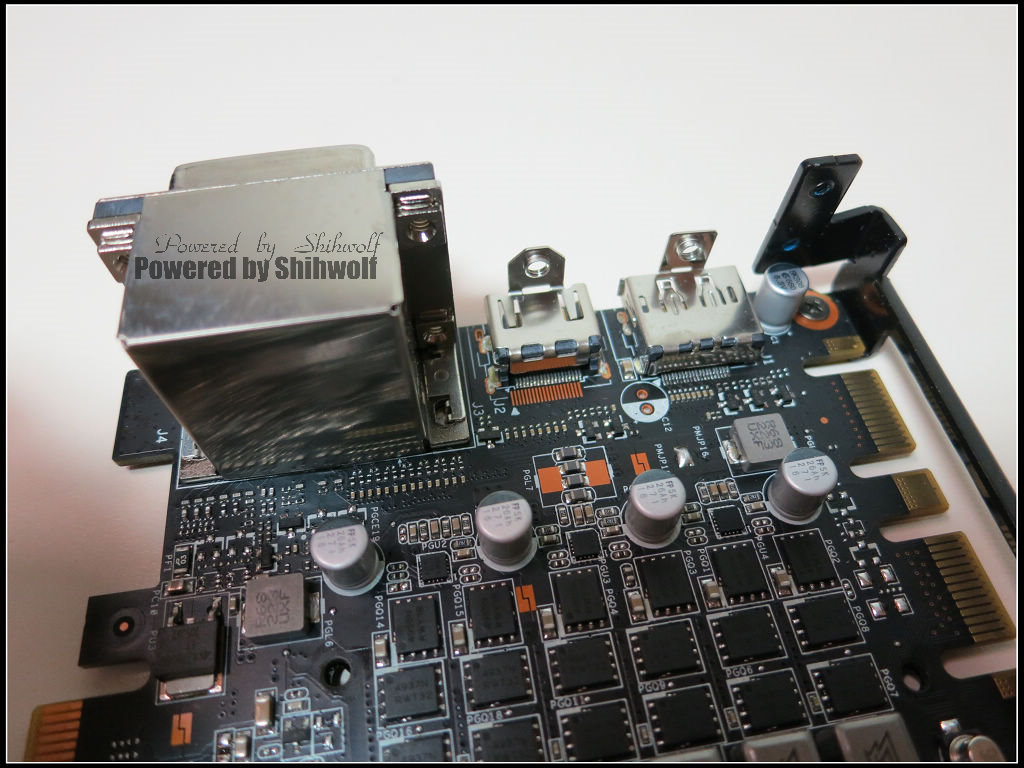

正面訊號輸出側特寫

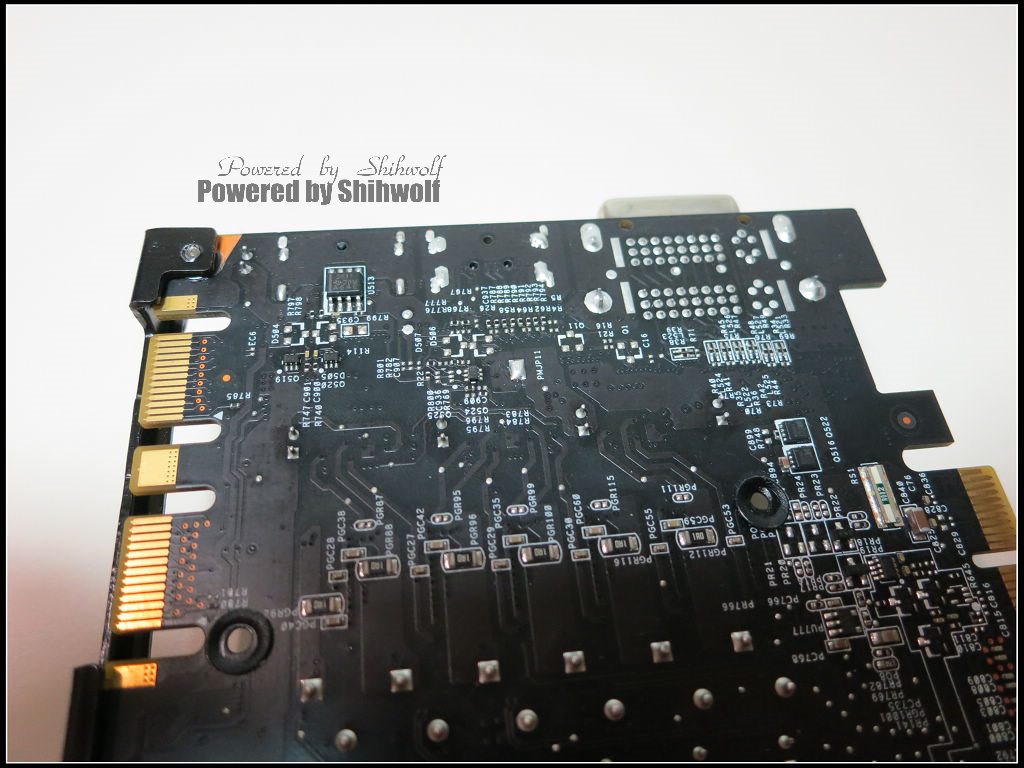

背面訊號輸出側特寫

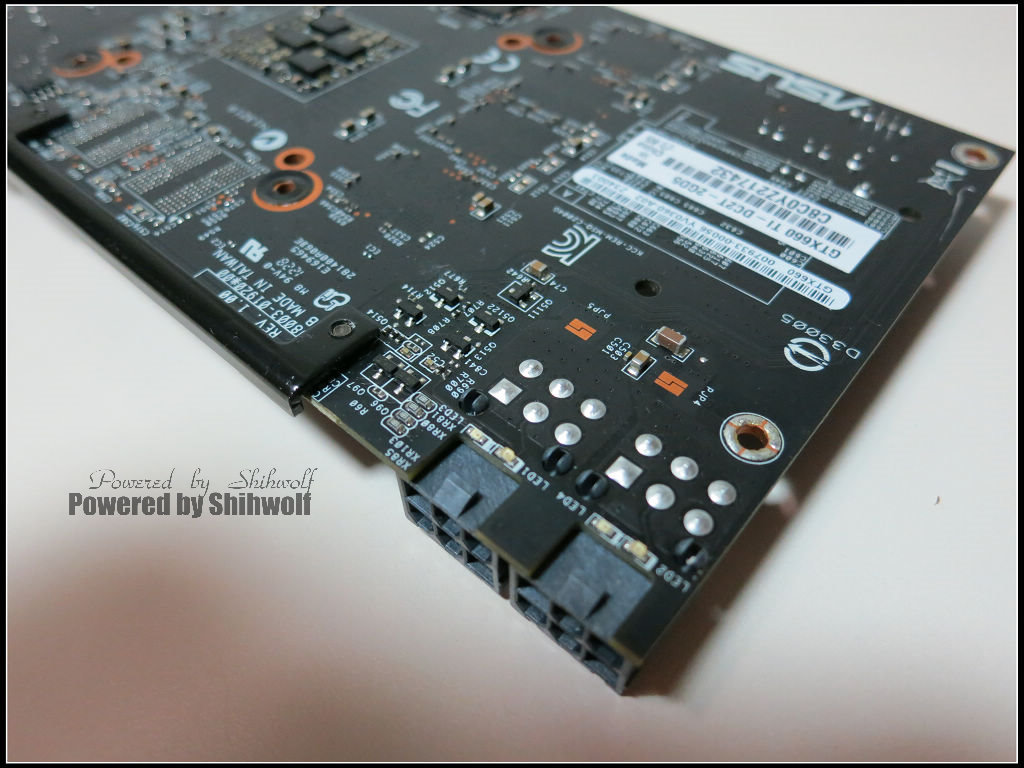

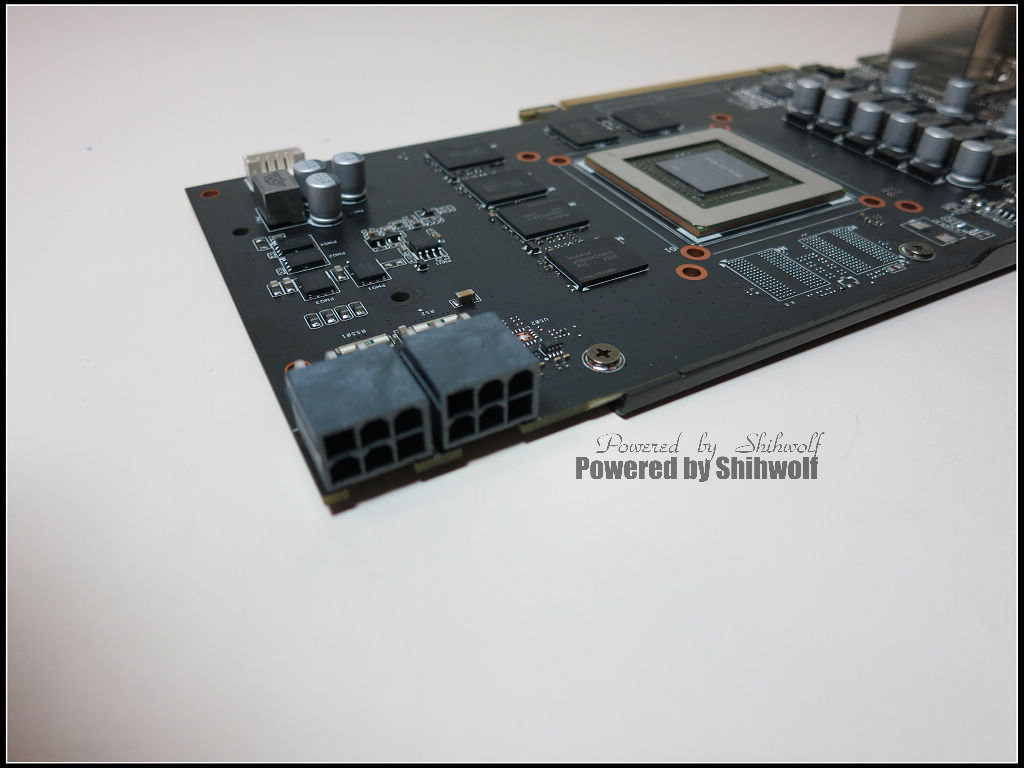

雙 6 pin 電源接頭.


特別將電源接頭轉向, 使其較方便安裝, 卡扣不會與散熱器搶空間.

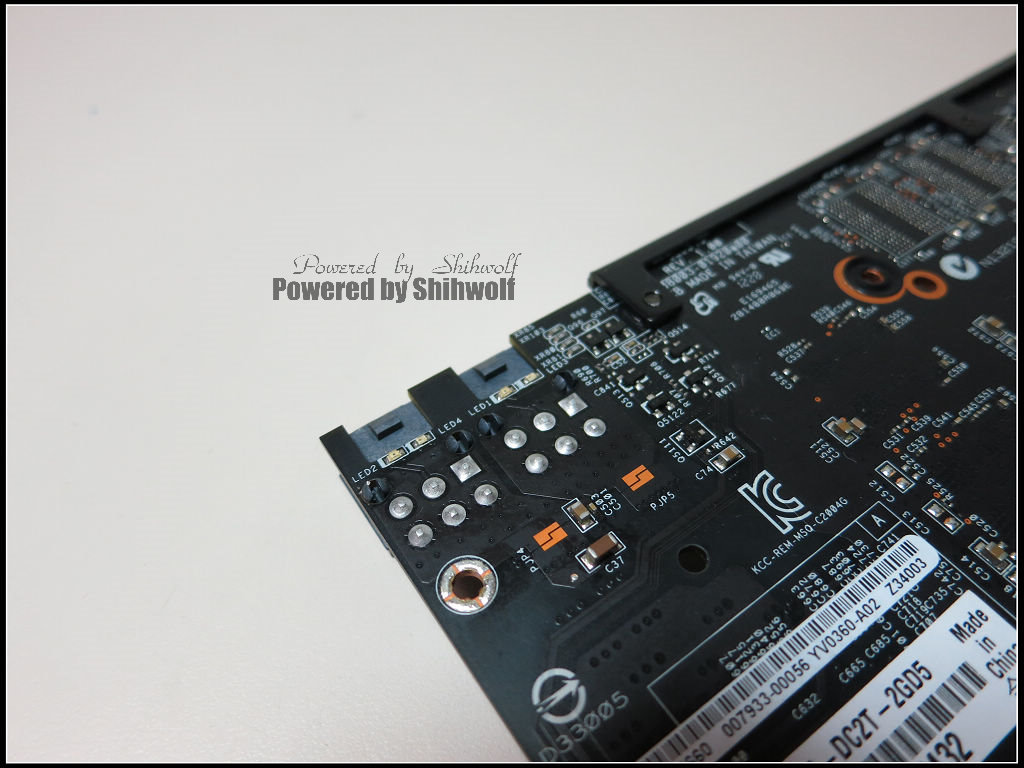

並且在電源接頭處設置LED, 提醒使用者是否正確安裝電源.


顯示卡尾端特寫

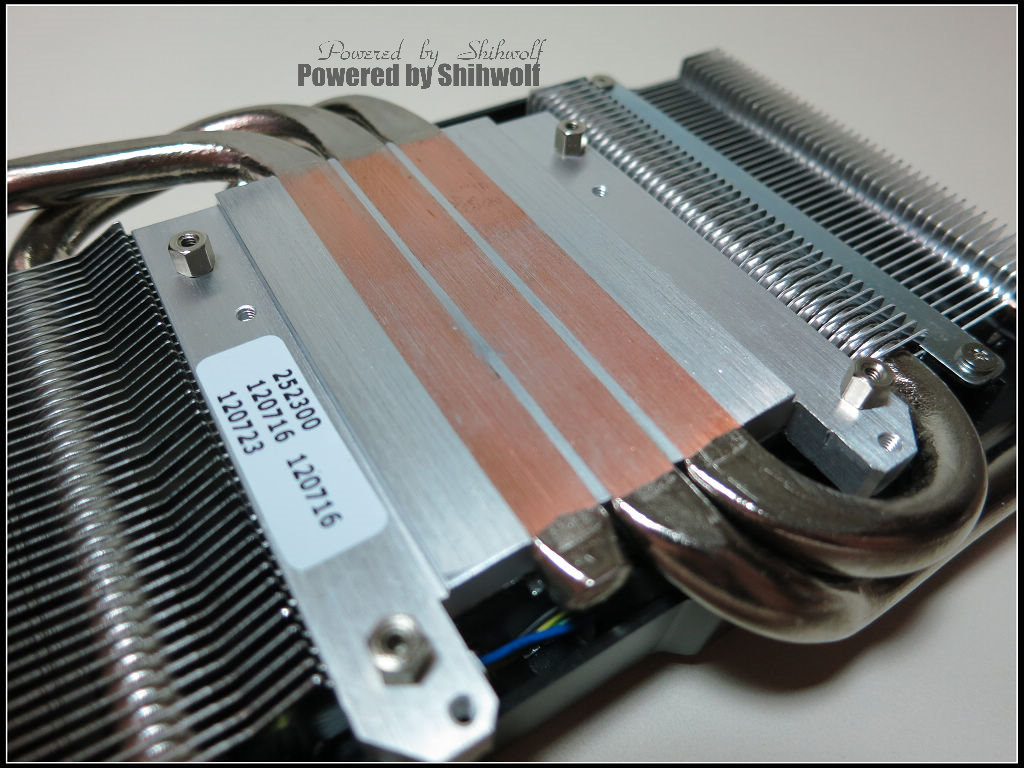

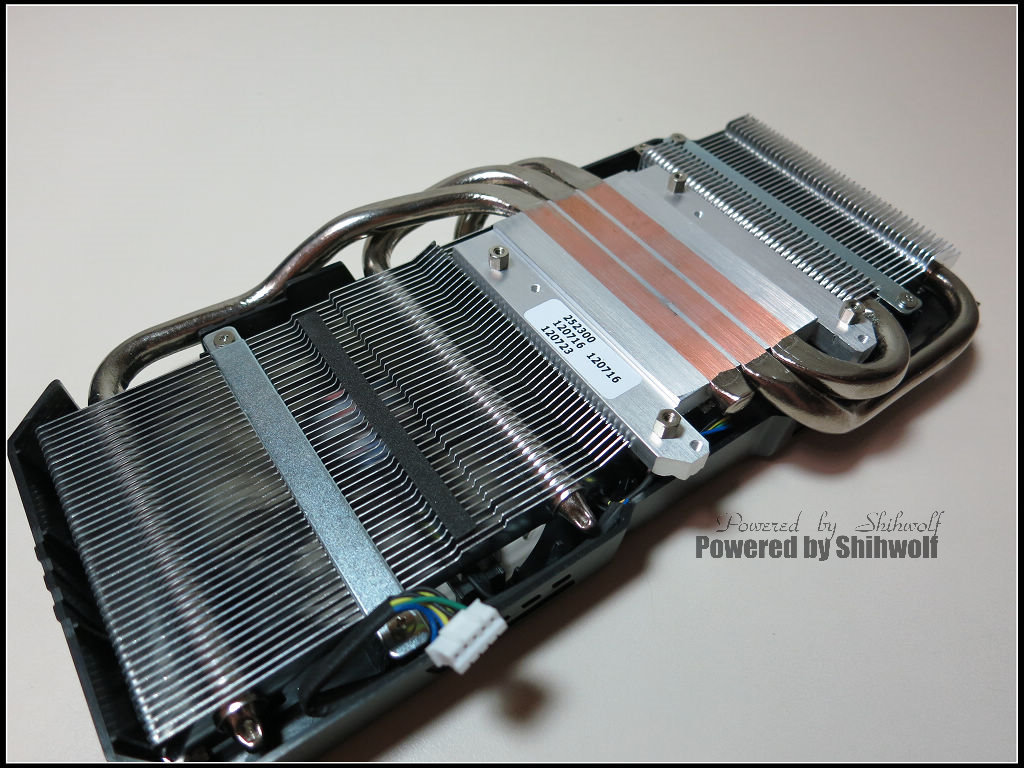

散熱器採用三根熱導管, 並在核心處採用直接接觸設計


旁大的散熱面積, 散熱效率非常高!

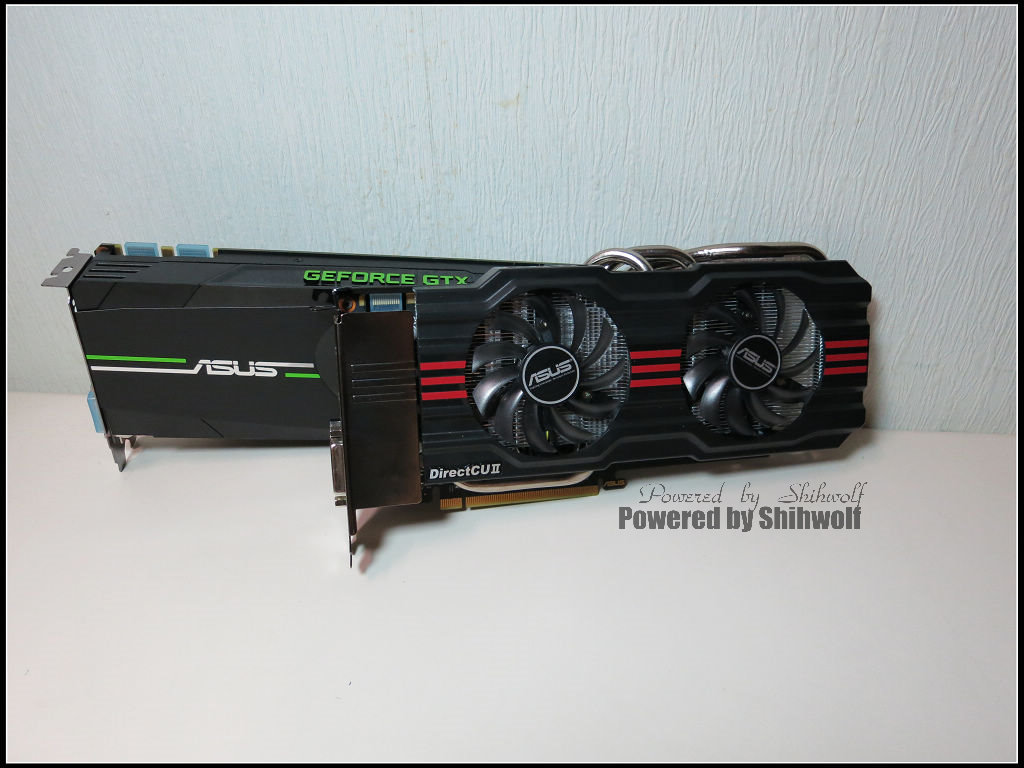

上機前來張兄弟合照, 後方是老哥GTX 680. 要小老弟GTX 660 Ti上場了!

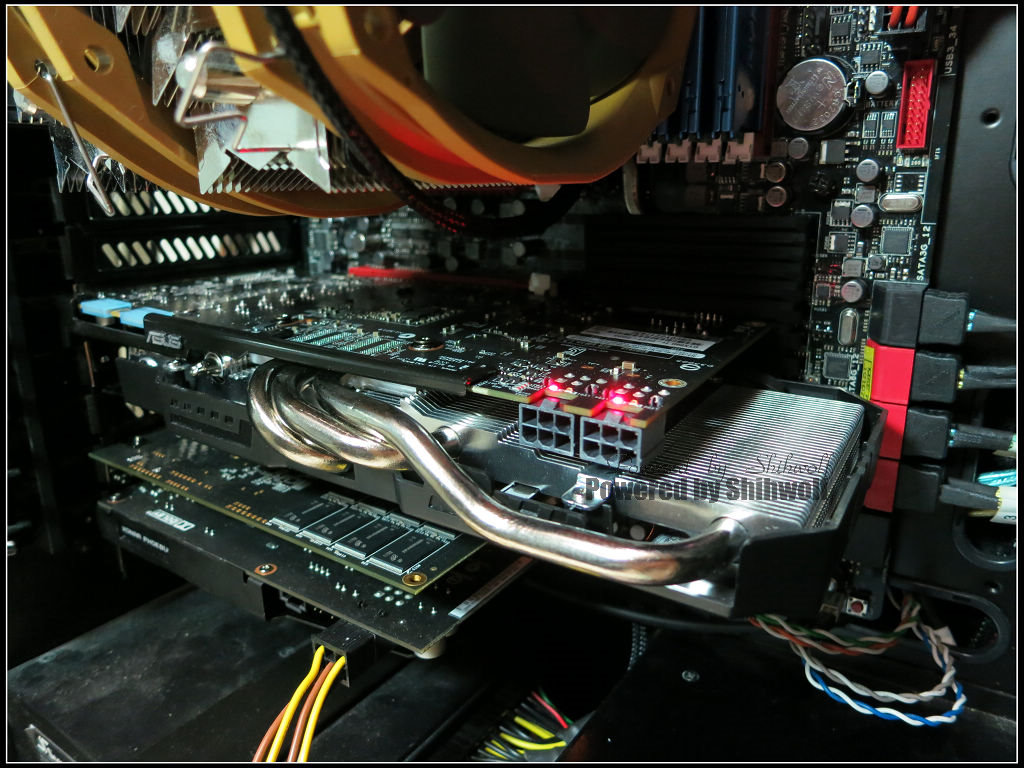

上機後, 電源接頭若沒正確安裝PCI-E電源則會出現警示紅燈.

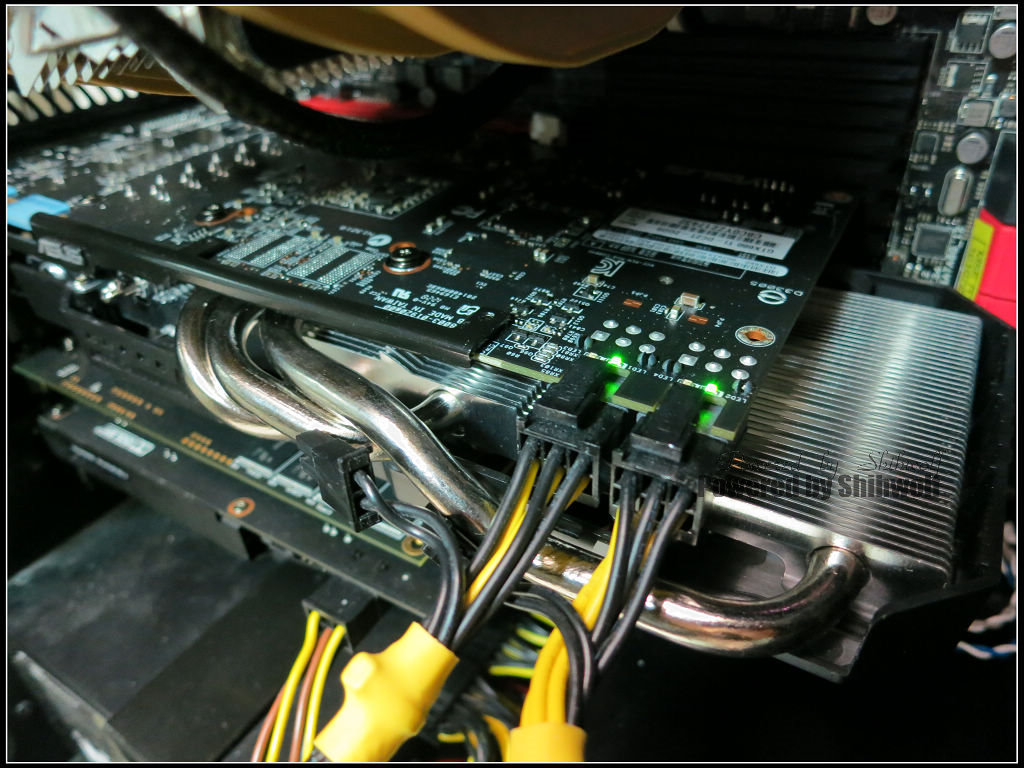

若正確安裝電源接頭, 則會顯示正常運行的綠燈.

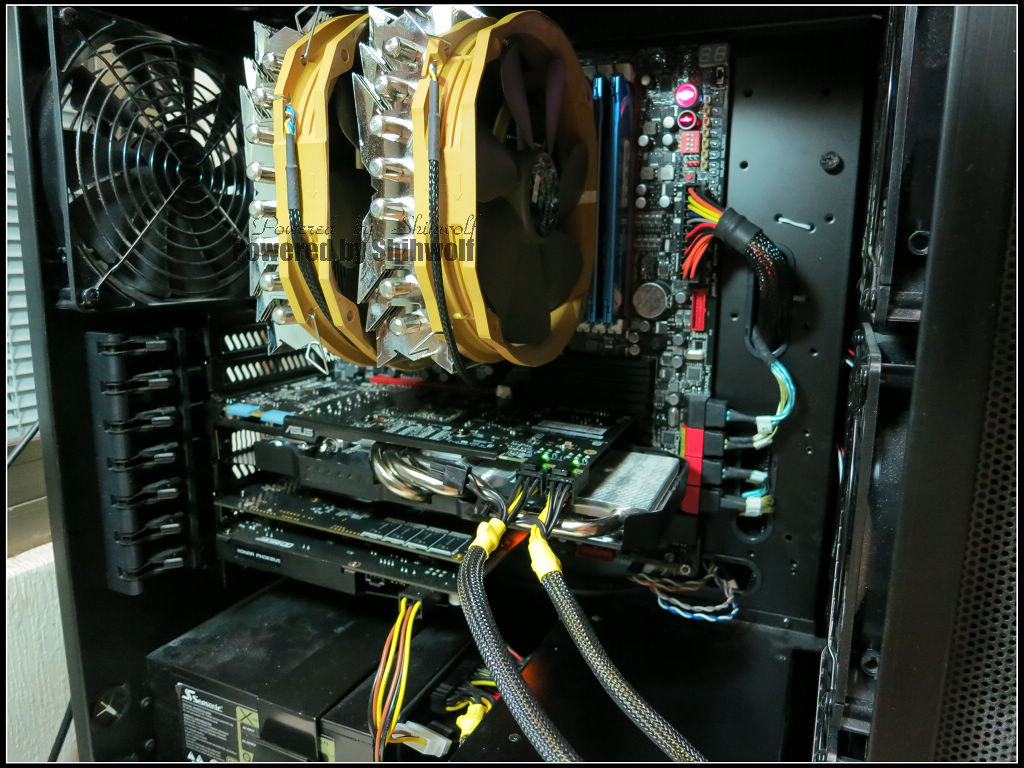

實機運行照



-------------------------------------------------------------------------------------------------------------

接下來是效能實測. 因為很久沒玩遊戲, 所以就單純測測Benchmark.
測試平台 :
CPU : Intel Core I7 3770K @ 4G
RAM : Kingston DDR3 4G x 4
MB : ASUS Maximus V Extreme
OS SSD : OCZ Vertex 4 128GB

由於此為660Ti TOP版, 在核心時脈 Boost Clock 較一般660 Ti 高了157MHz. 效能已經較好. 就不另外超頻. 直接實測.
至於CPU部份, 有小幅超頻至4G. 並開啟 LucidLogix Virtu MVP.

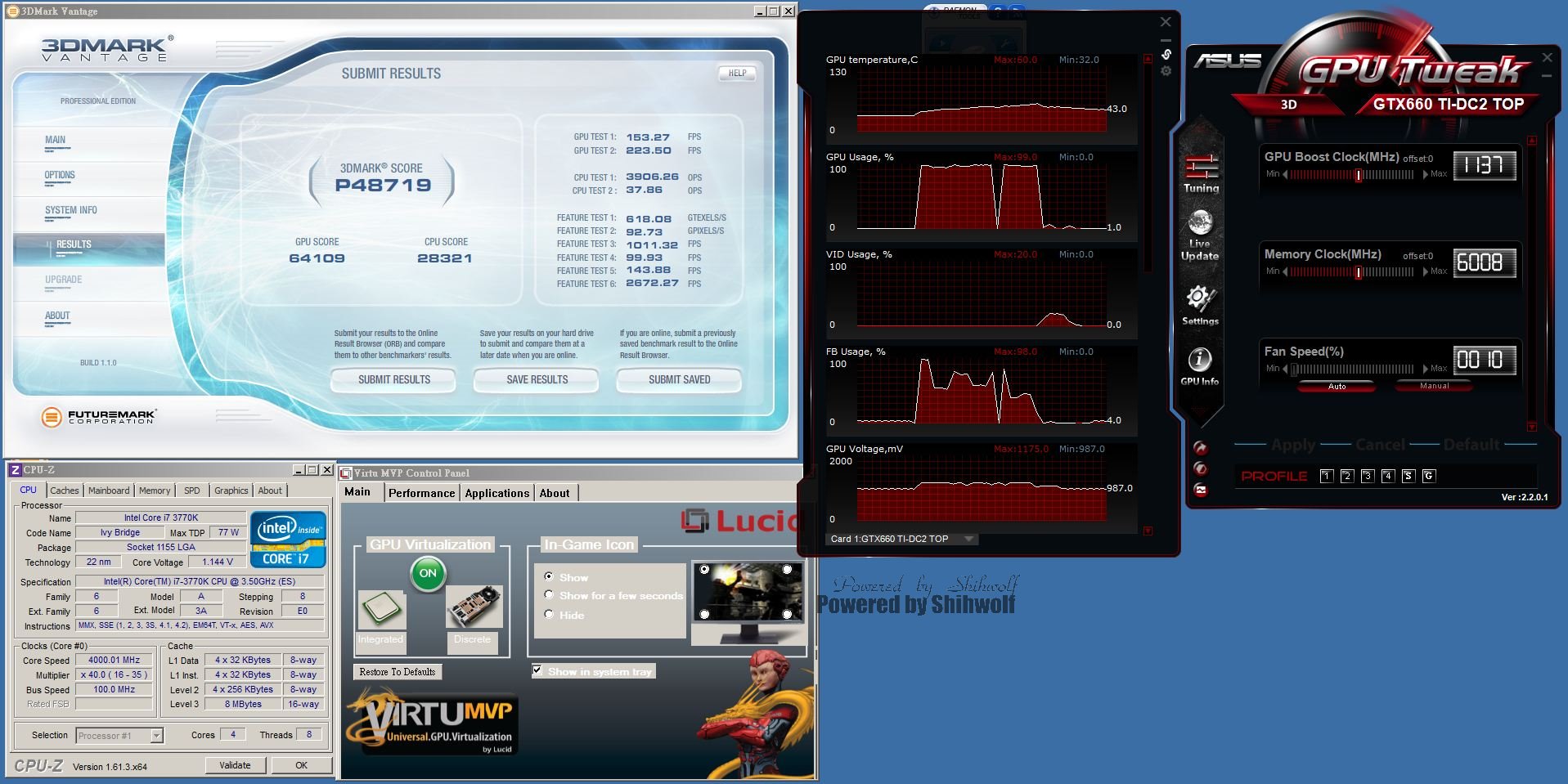

首先上場的是 3DMark Vantage 得分為 P48719.

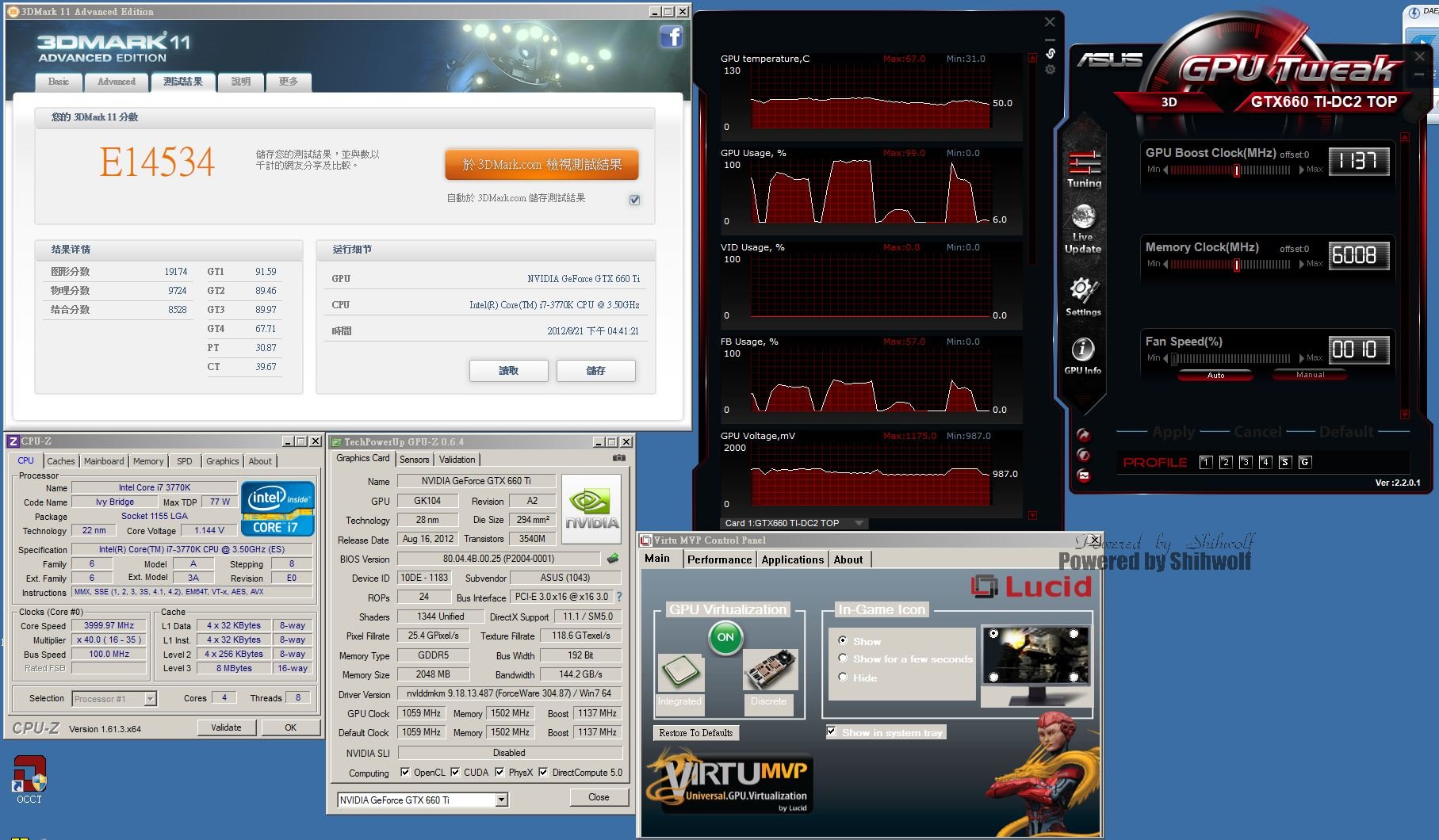

接著是 3DMark 11 得分 E14534.

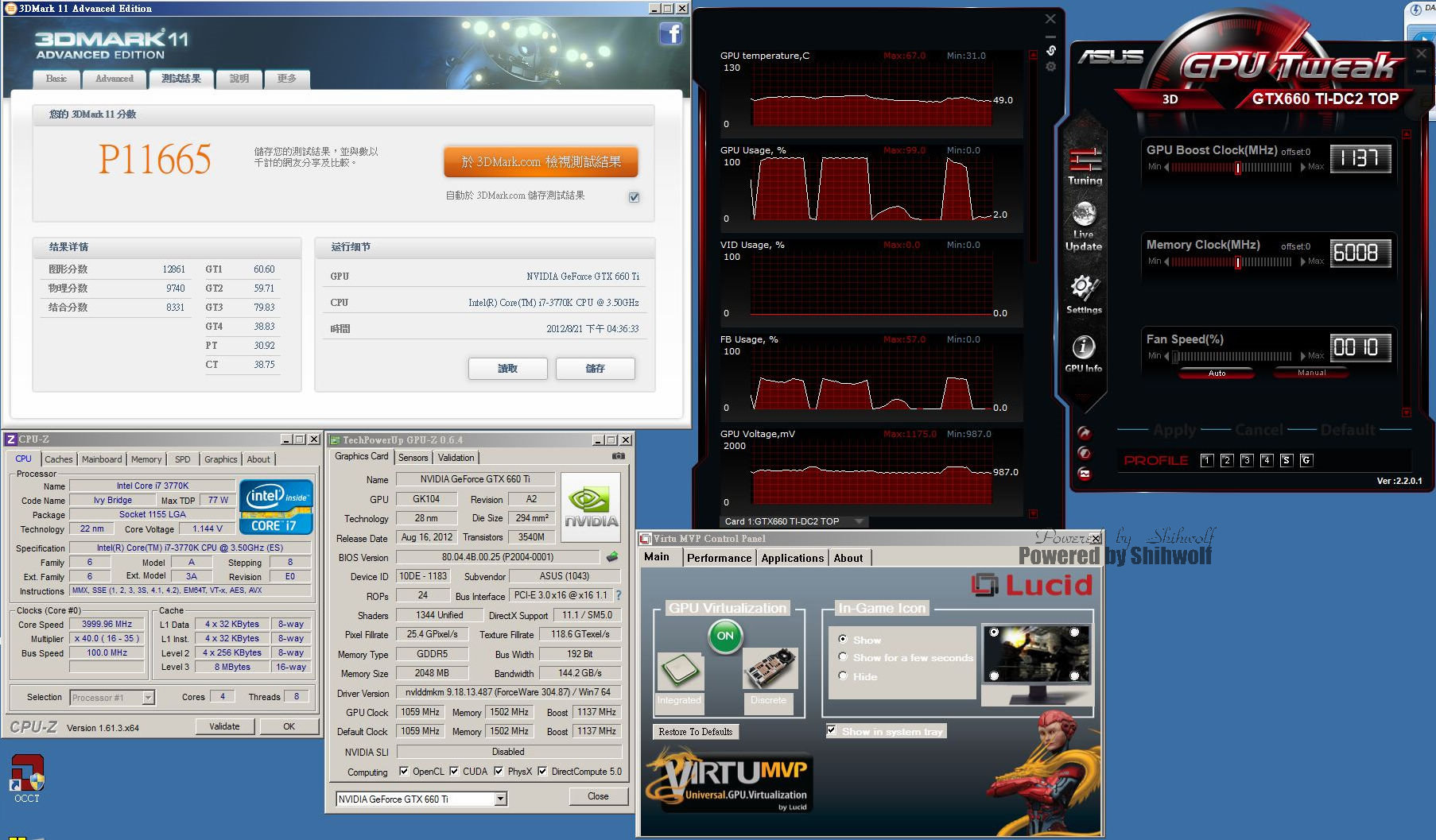

P11665

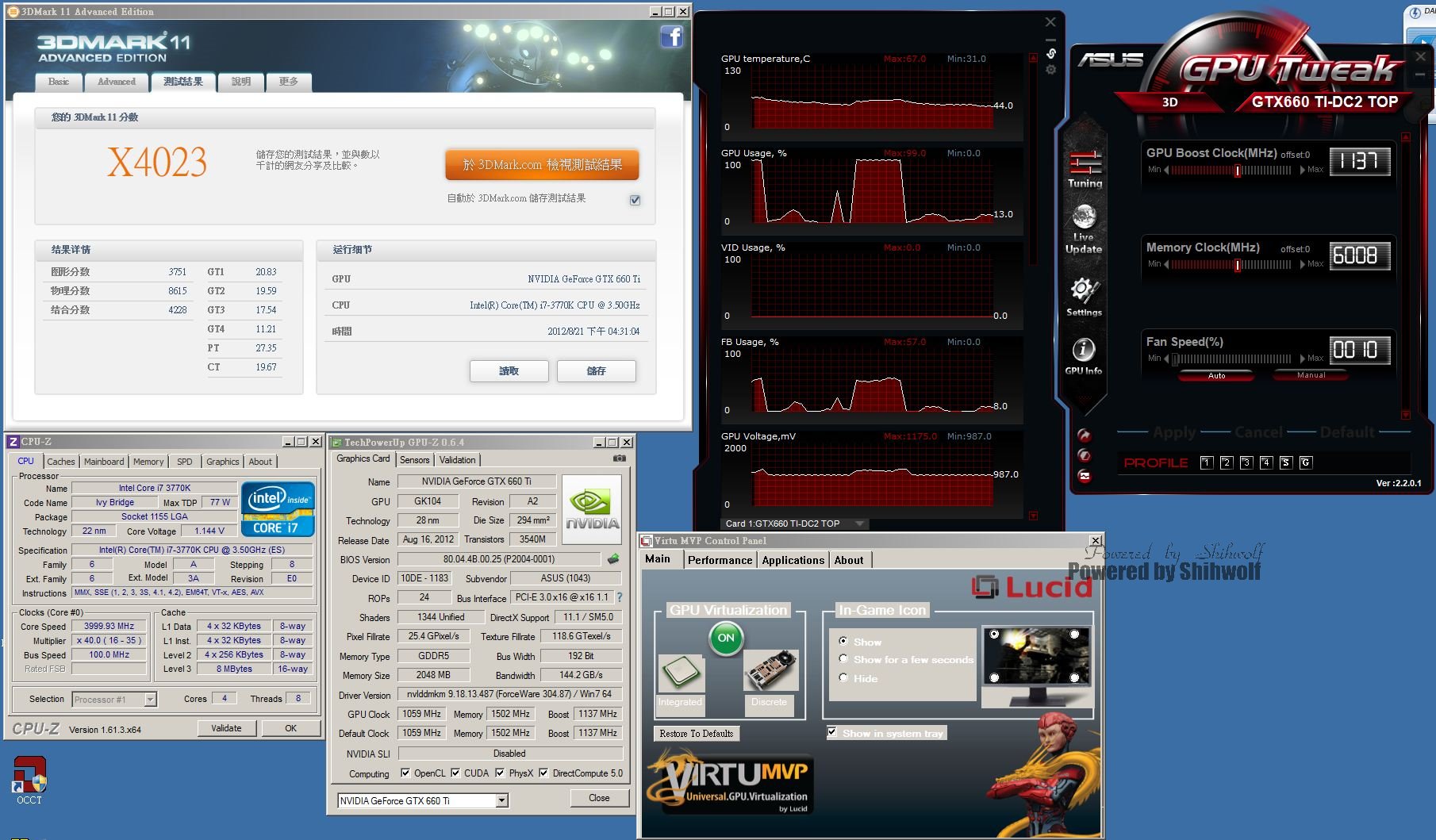

X4023

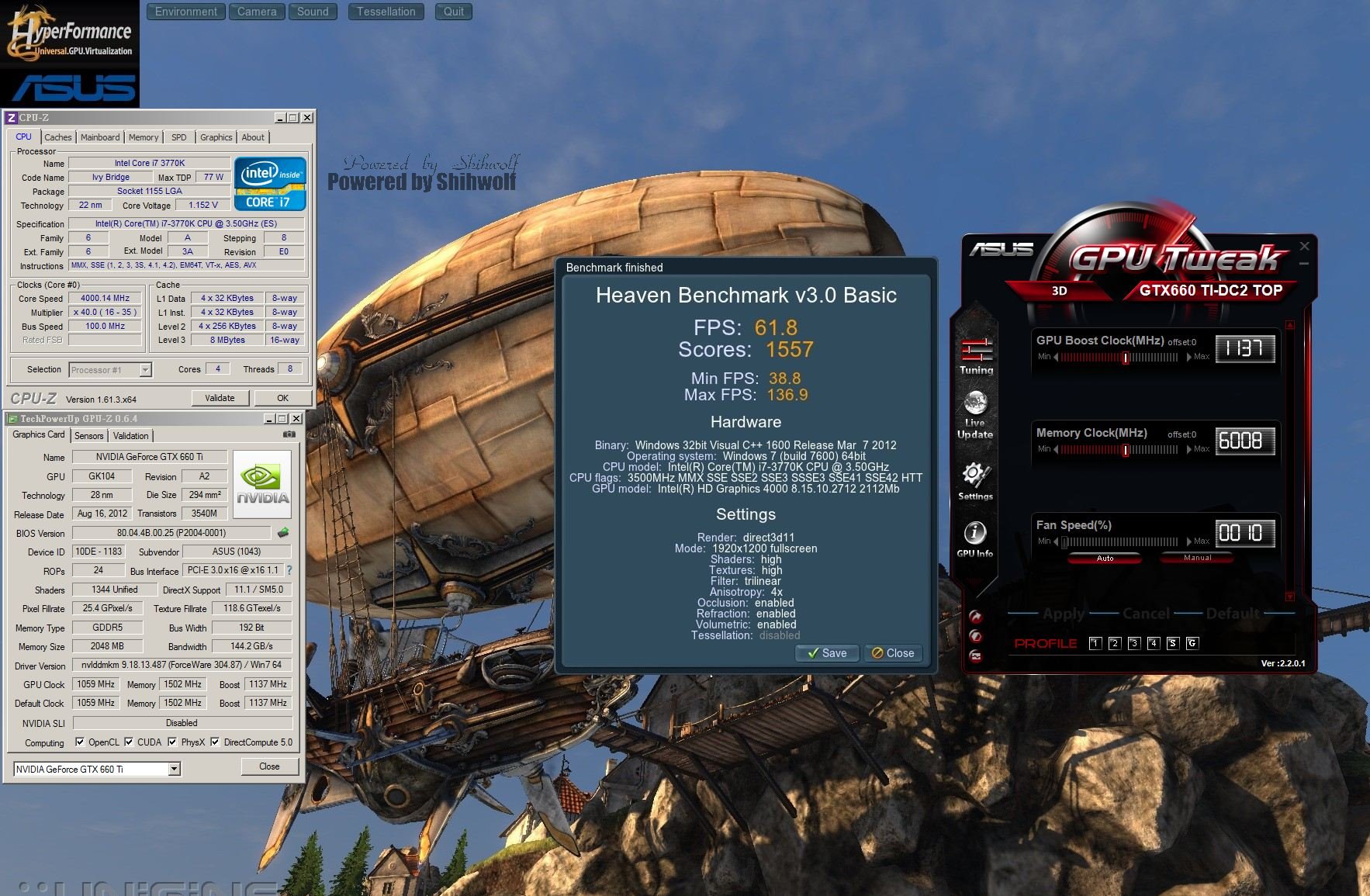

Heaven V3.0 預設測試.



效能方面比市面上多數 GTX 660Ti 還要猛. 那散熱性能呢?

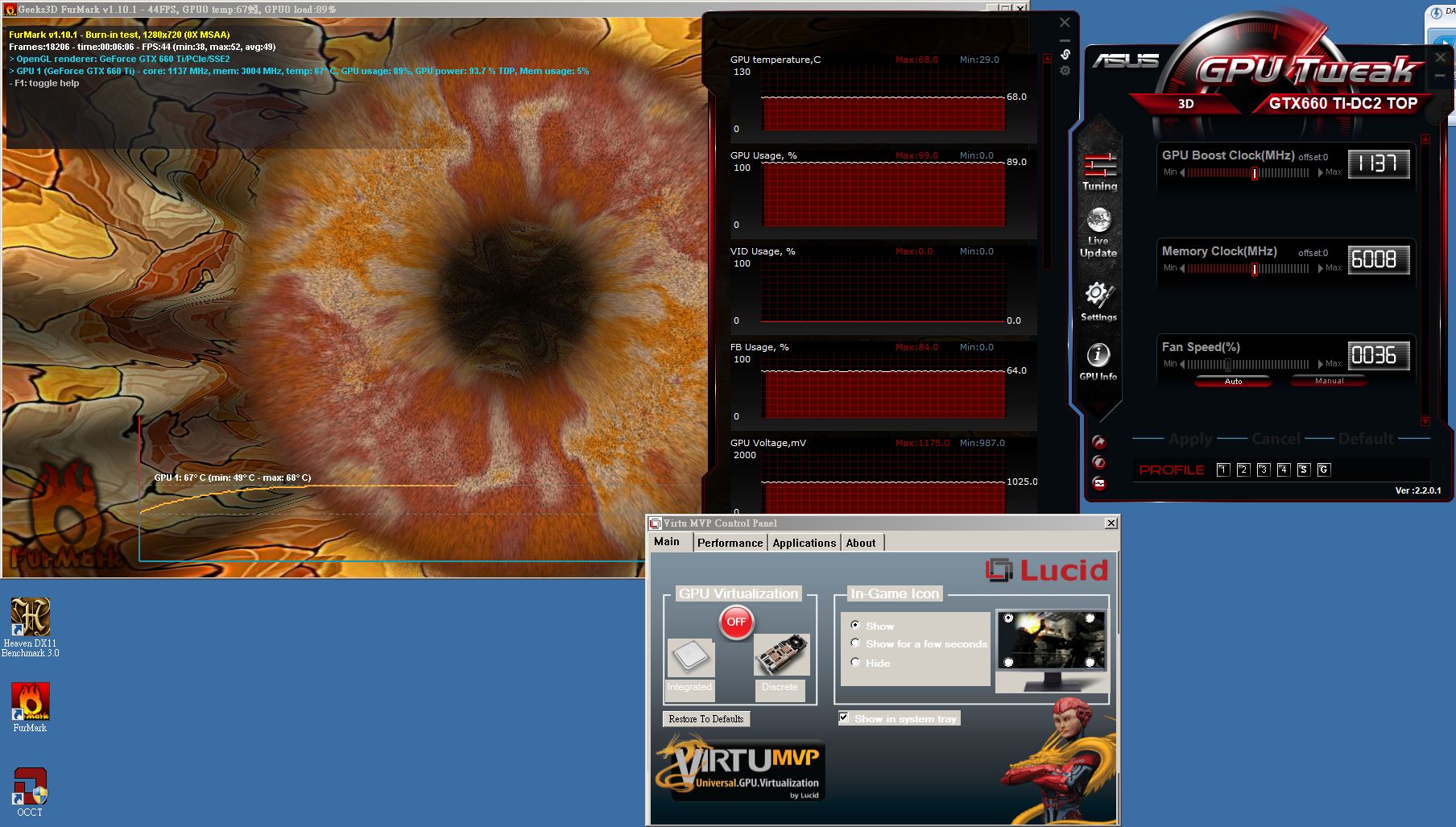

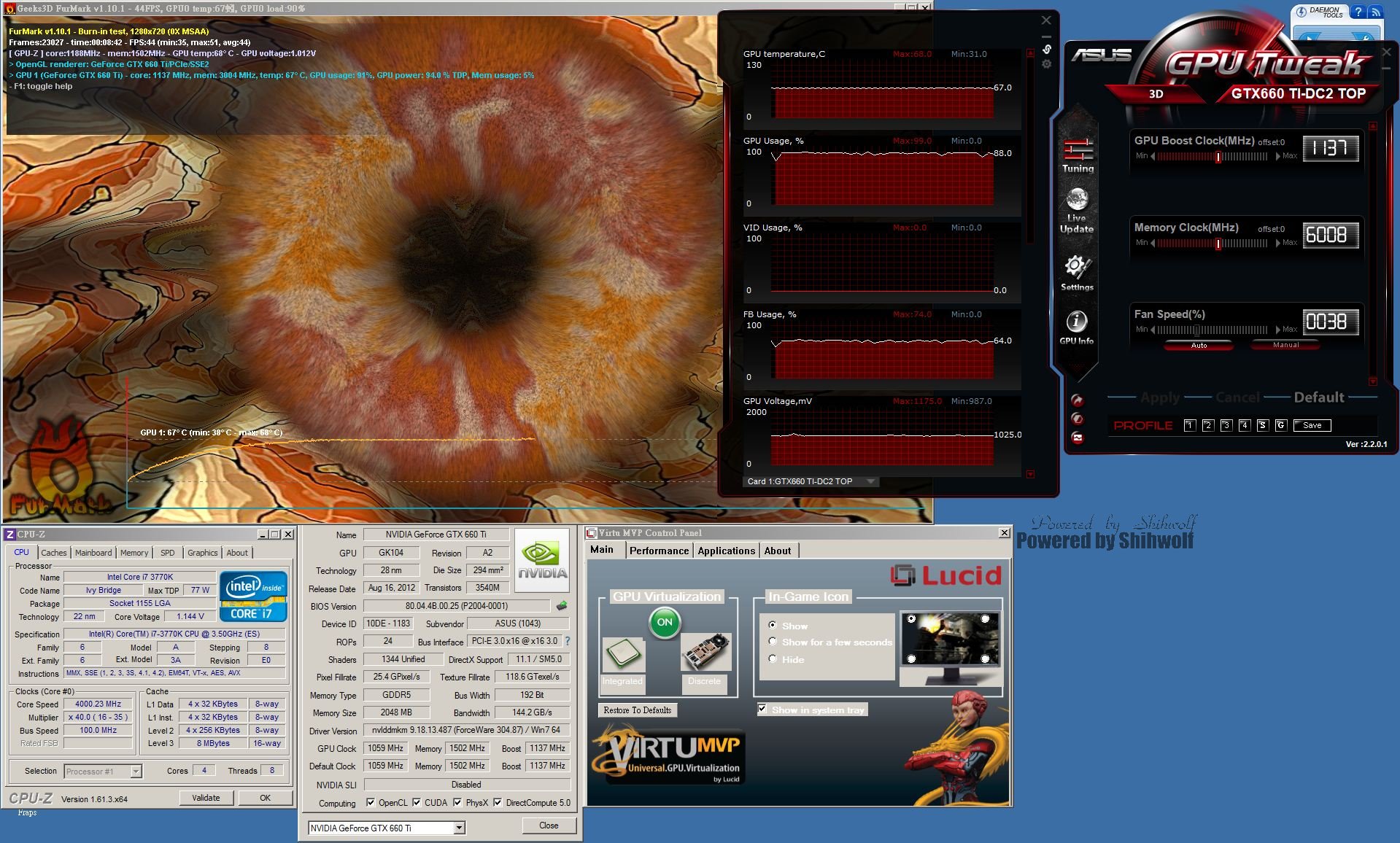

在FurMark 烤機測試下. 風扇轉速只需要 38% 的力道就能維持住 67度.

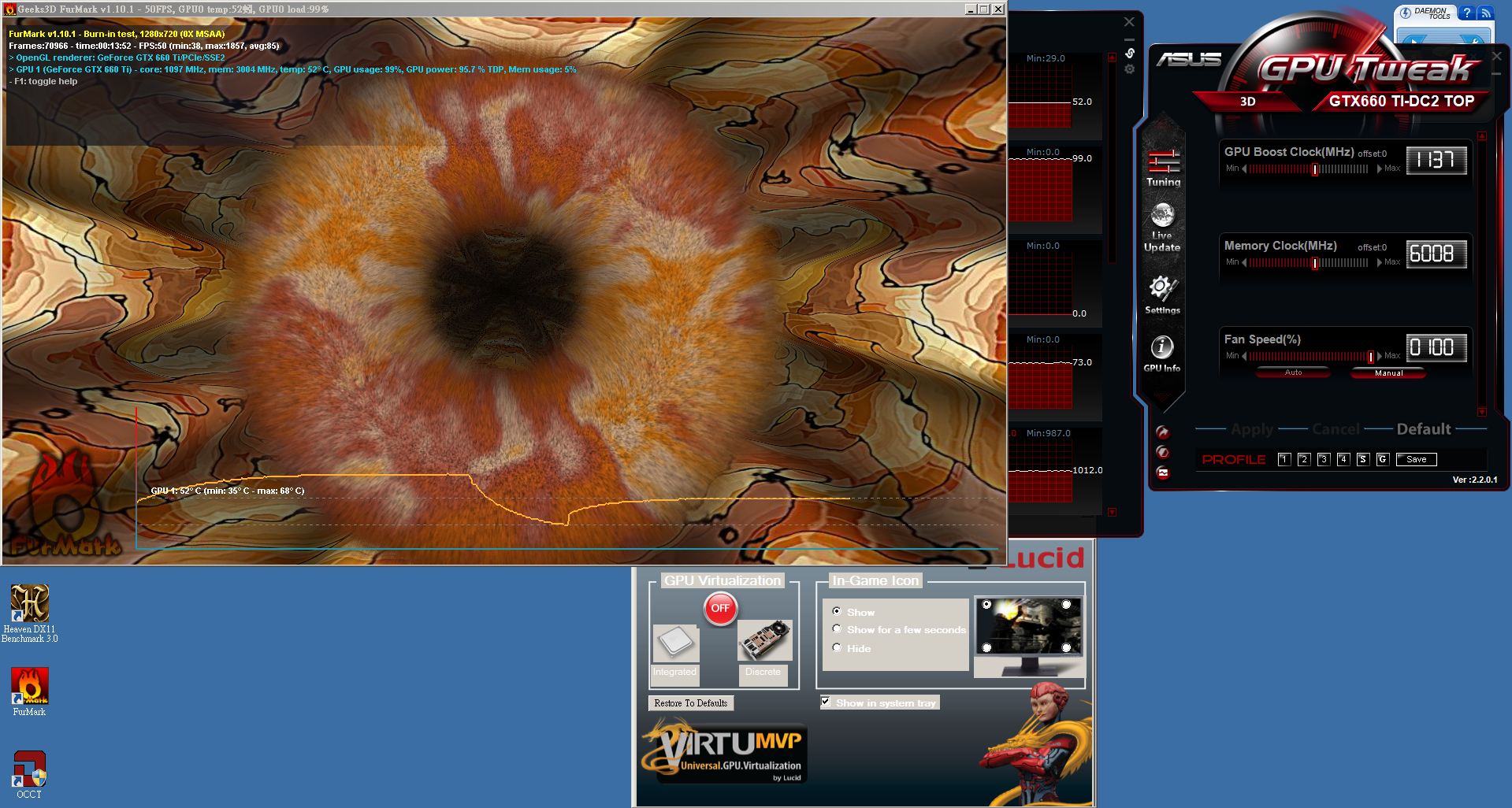

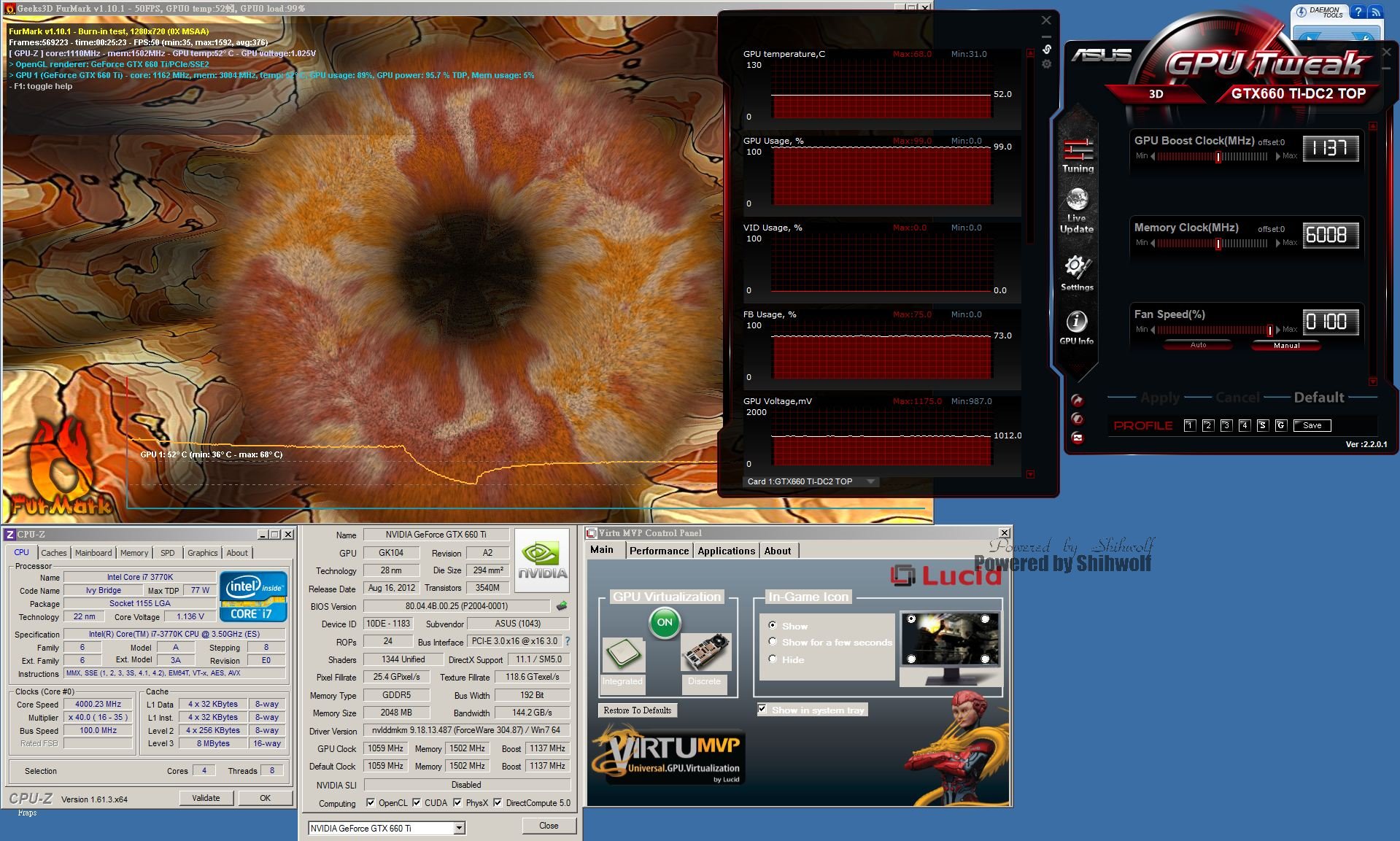

若強制將風扇調至 100% 轉速. 即便是FurMark烤機. 溫度卻只有52度. 散熱效果非常驚人!



結語 :

數位供電, 六向電源設計. 超合金電源用料. 讓GTX 660Ti 擁有更好的表現. 拜此優良設計讓TOP版可以對核心時脈提昇, 使效能表現提昇不少.
並且這樣的提昇不過是預設值. 還不是極限! 實際再用GPU Tweak還可以再穫得更多的超頻.
效能, 已經超越了對手. 那麼散熱呢?
無需全速運轉即可克服全負載情況. 並且還算安靜. 在風扇全速運轉下, 核心溫度即便是全負載也有很好的表現.

在用料, 效能, 散熱..這些方面, 全部都擁有很好的成績. 追求效能的玩家們, 這張GTX 660 Ti是很值得入手的!


by shihwolf
