前言：
　　本篇維修分享文章記錄此次完整維修過程，內容繁雜、過程敘述較多，對維修過程沒興趣或不想花費太多時間讀文的朋友，可以直接閱讀
圖片下的註解，即可快速獲知此案例的故障重點。

　　由於此例是在工作之餘進行維修，只有一人執行，所以沒有第三隻手可以拍攝量測時帶數據的照片，僅能以文字方式陳述，若欲瀏覽量測
時的拍攝照片，請Google一下液晶螢幕維修文章，在許多熱心前輩的心得分享中，都有量測時所拍攝的照片可供參考。

=============================本文起==============================
　　在某個雷雨後的夜晚，一位已婚且育有兩子的好友來電詢問螢幕的選購問題，舊螢幕的更換不是為了升級，而似因雷擊導致故障。雖然直
接告知新購螢幕資訊較為省事，但心想若能花點時間完成修復，不僅能讓他省下一筆開銷，更能讓自己溫習學校所學，也不失為兩全的辦法。

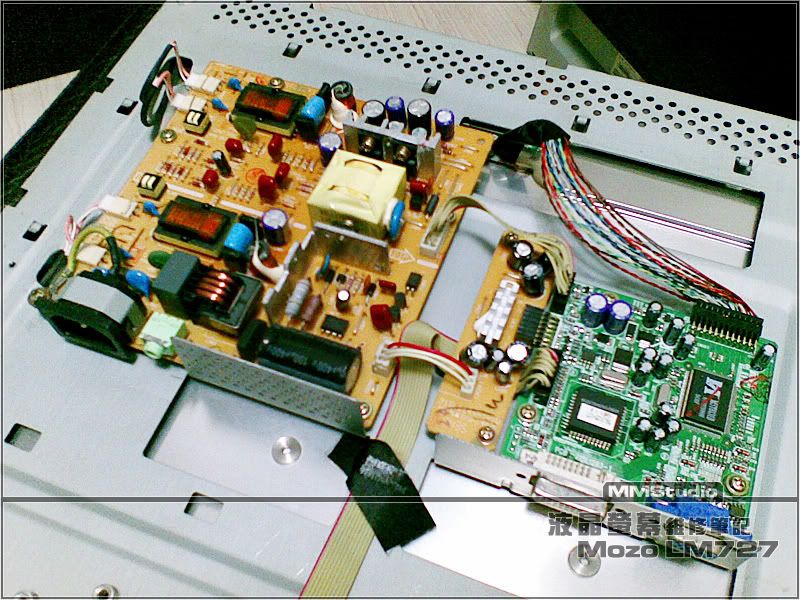

圖1

左側板為P+I、中間長條板為音頻擴大、右側為AD。
（一開始沒打算發文，所以在拆板前臨時用定焦照相手機拍攝記連接線腳位，近距離較模糊，別見怪，圖2開始即是使用數位相機拍攝。）

　　拿到故障螢幕後，先接上電源測試，發現電源指示燈持續閃爍（燈亮後馬上熄滅，頻率約一秒），且可見微弱的背光跟著電源燈頻率一同
閃爍，由先前幫人量測過的經驗判斷，應該是迴路異常導致過載保護啟動，拆開背板發現是個麻煩的P+I（電源+高壓）設計，兩個電路合而為
一的情況下，就無法如PI獨立板子只要拆掉連接線，即可快速量測出故障區域進行維修（當然去掉P到I的線路同樣可行，但麻煩許多）。

　　拆下PI，由於原本維修電路用的電錶已故障，所以只能拿另一支原本用在居家修繕，不算便宜、但僅具基本量測功能的鉤錶先簡單量測板
上各區保險絲與各區對地阻抗，果然在高壓電路部分發現短路問題，記得以前曾看過網路上幾位先進所分享的維修經驗，高壓迴路短路大多是
晶體的問題，隨即拆下四顆2SD1691檢查，用歐姆檔量測後發現四顆特性皆相同，沒有異常短路、EC腳也沒有低阻抗問題，但由於手上的電錶
並沒有二極體檔位更不具電晶體量測功能 ，故無法肯定晶體是否正常，跑到電料行買齊了電解電容，但找不到2SD1691，索性上網標了
2SC5707來替代。

備註：雖然原本的沒爆漿、沒突起，底部亦無漏出電解液，但電解電容壽命相較短，除非手上有電容錶可確定電容特性正常，否
則在維修時順手換掉將可避免短期內因電容而產生其它故障的可能。

　　可使用基本三用電錶歐姆檔測量電容是否故障，但無法判斷容值是否正常。
方法：電容放電後，電錶切到歐姆檔，探棒正接正、負接負，此時電錶應可量測出不斷上升的阻抗，直至阻抗無限大再轉至直流電壓檔，電表
上若量測出微小電壓且不斷下降至0時，則代表該顆電容可正常動作，但不代表電容量充足。
注意：電容一定要放電後再行測量，尤其是高壓電容，除了避免受電擊的危險，更能保護電錶不受損壞（本人維修用電錶就是這樣壞的）。

兩晶體間特性差異，請參閱下列Datasheet。
2SD1691：http://www.alldatasheet.com/datasheet-pdf/pdf/108271/NEC/2SD1691.html
2SC5707：http://www.alldatasheet.com/datasheet-pdf/pdf/38688/SANYO/2SC5707.html

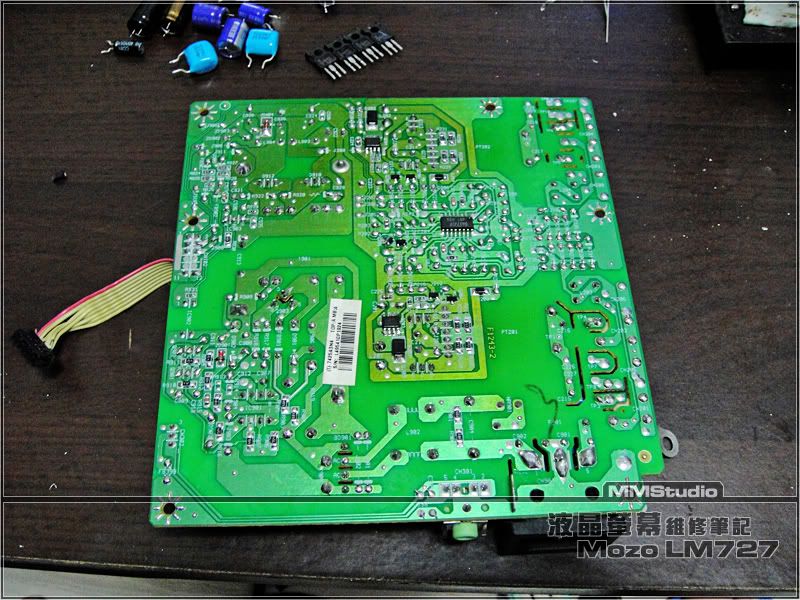

圖2

圖中可見電路板上三個區塊因高溫而變色，高溫區容易因熱漲冷縮而產生錫裂，建議重新補錫。
（照片是維修完成後才拍攝，其中PTZ7.5B已換上替代品）

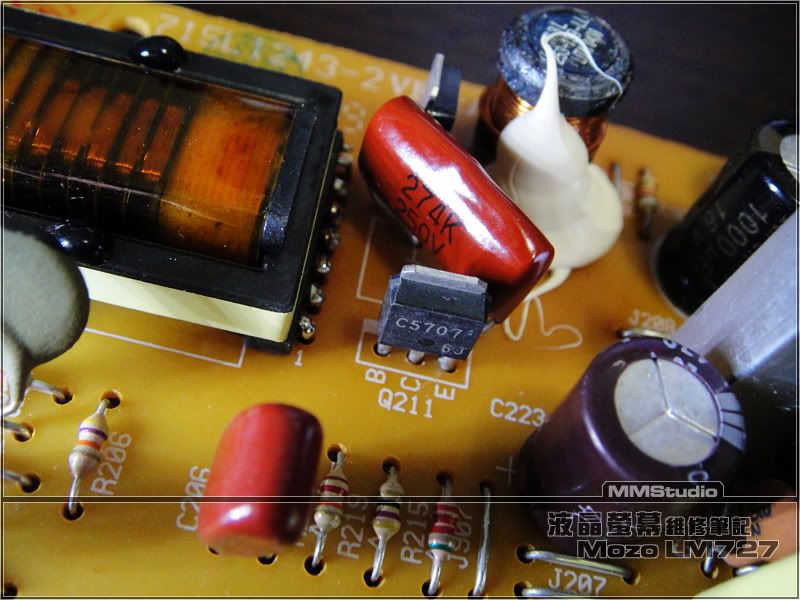

圖3

高壓線圈繞線架亦須做補焊加強。
買到的0.27μF 250V麥拉電容較原本的扁而寬，只好斜放再上固定膠。
（拍攝時未上膠，不是白色那一坨）

　　焊上2SC5707、更換了晶體旁的麥拉電容與所有電解電容，將所有錫點重新補錫後再次量測，發現同樣的迴路中還是存在短路問題！量測
高壓線圈無異常低阻抗（用電感錶測量感值是較為準確的。），只好拿出多買的2SC5707與2SD1691用歐姆檔比對，兩者間的阻抗特性沒有太大
差異，應可判斷2SD1691並無故障！（只能安慰自己，主人已用超過五年了順手換掉也好，不算多買......）。
備註：2SD1691與2SC5707腳位不同，代用前記得先確認腳位。

　　實在懶得斷開PI，只好冒著可能被900V高壓電到的危險，直接上電量測，接上電後測得SG6841DZ與BA9741F各腳位電壓均不正常！各點可
量到最高電壓更只有5.68V∼0V跳動（過載保護電路動作），無法測得應有的12V電壓，且當電壓跳動時，可聽到板上有微弱的＂答∼答＂聲，
頻率與拆機前所見電源指示燈相仿，但因為聲音太小而無法判斷是哪個元件所發出，無奈之餘，還是只能斷開PI重新測量。

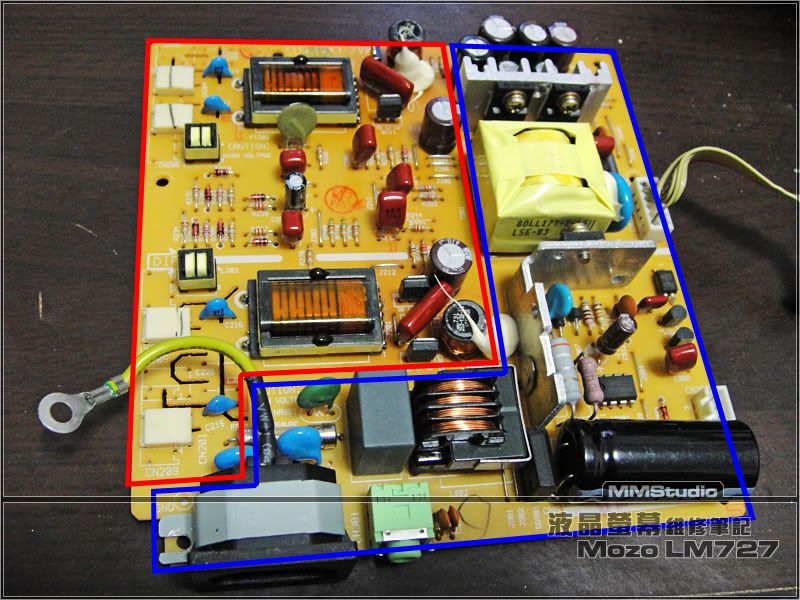

圖4

藍線區為P（電源）、紅線區為I（高壓）。

　　斷開PI後發現，高壓對仍地異常短路，而電源供應恢復正常不再跳動，所以只需對高壓板再行檢測。此時忽然想起學校教過，二極體反向
阻抗極大，雖然沒有二極體檔位的電錶來量測元件的正確性，但若反向阻抗異常低時（被擊穿），還是可由歐姆檔測得！

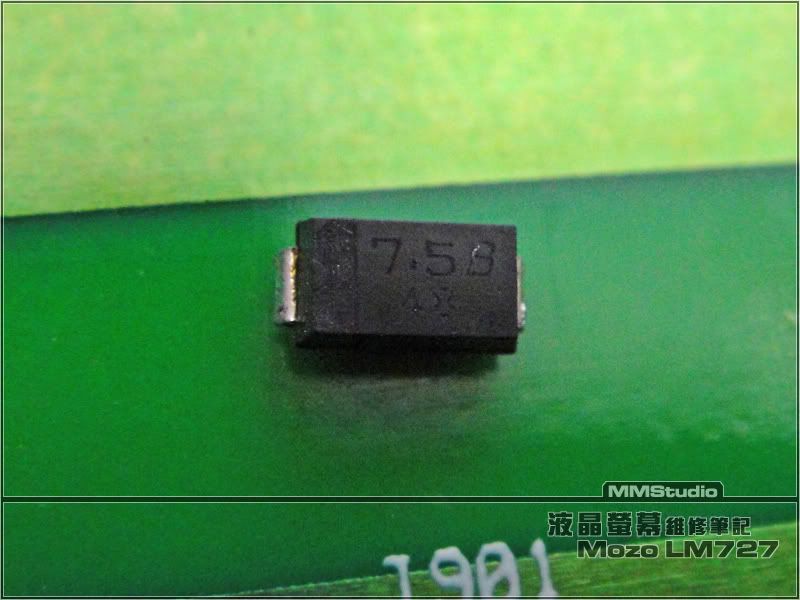

圖5

此例中故障的元兇！7.5V 1000mW SMD貼片式稽納二極體。
邊角的些微突起只有在反光下才能看到。

　　將所有二極體拆下量測（板上有矽二極體與稽納二極體），並沒有發現任何異常問題，正當煩惱著去哪生BA9741F來檢測時，突然掃到了
一顆表面不算平整的元件（只有邊角極細微的突起，所以一開始檢視時沒注意到），電錶一量果然呈現低阻抗狀態（不到3Ω，接近導通），
雖然外觀實在不像一般的稽納二極體，但電路板上清楚標示著稽納二極體的元件編號ZD，猜想應該只是封裝方式的差異，在Google上以有限的
ZD904與7.5B 48關鍵字搜尋，僅出現幾篇看不懂的語言文章與一篇對岸的CRT維修問答，嘗試再以ZD904 7.5B Zener Diode為關鍵字，終於順利
找到元件編號PTZ7.5B與Datasheet，查出該元件為7.5V 1000mW貼片式SMD的稽納二極體，跑了幾間電料行都找不到相同封裝的稽納，只好買了
排相同規格一般封裝的稽納來替代。

PTZ725B Datasheet：http://www.alldatasheet.com/datasheet-pdf/pdf/116051/ROHM/PTZ7.5B.html

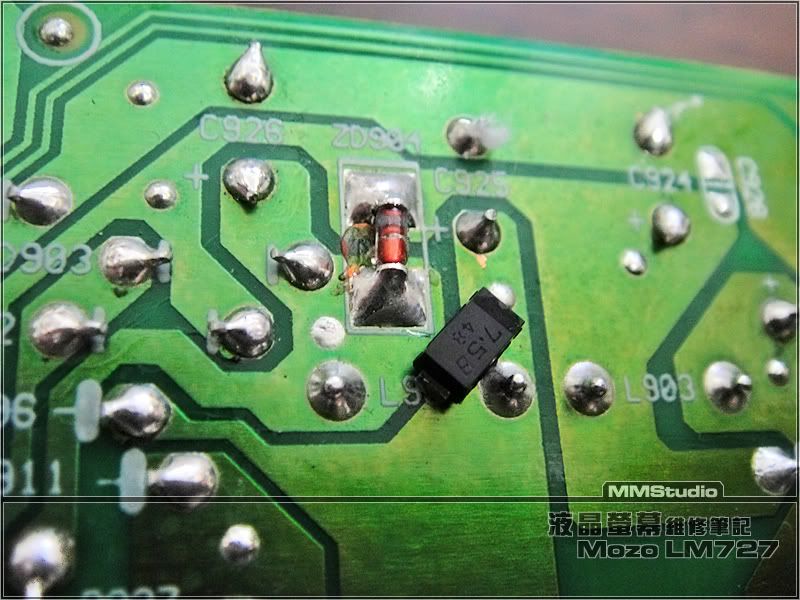

圖6

換上替代的7.5V 1000mW SMD稽納二極體。

　　更換完ZD904上的稽納後，再次測量各點對地阻抗，短路問題順利排除，將電源重新與高壓相接，再次上電測量，各IC腳位電壓恢復正常
，P到I電壓亦測得12.35V且電壓穩定不跳動！到AD的5V部分亦穩定輸出5.28V。

　　將PI接上AD與CCFL上機測試，電源指示燈與背光CCFL恆亮不再喘息，螢幕上也出現了無信號的OSD！故障排除！總算沒白忙！九分開心
（扣一分是因為繞了好大一圈，而多跑了好多次電料行）。

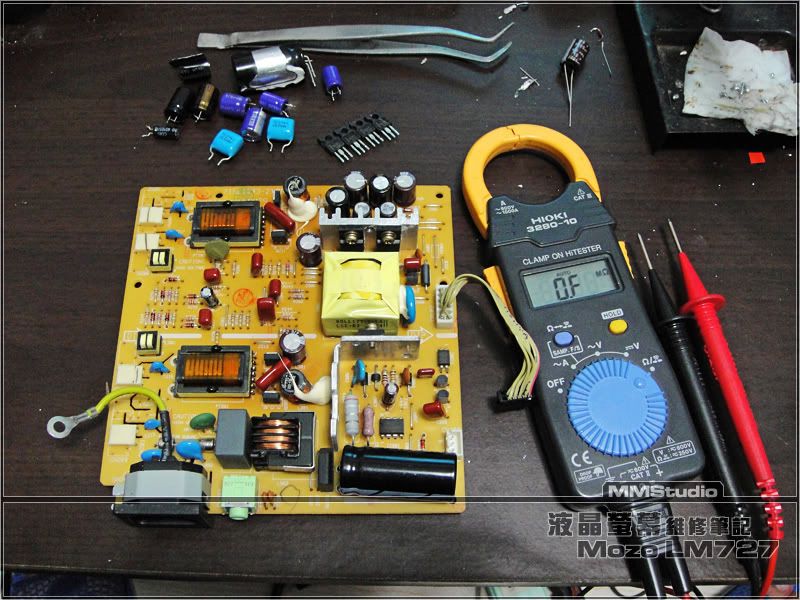

圖7

完修準備上固定膠。
這款鉤錶最大優點是各類量測的區間檔位合一，使用非常便利，極適合電工或居家修繕使用，但由於不具二極體量測功能且探棒太粗，故不適
合用在電路檢測。

　　關機拔掉電源，再次將PI拆下清洗焊油，並將電路板上破皮處補漆，最後在插件面部分零件打上固定膠（尤其是右下角那顆長過頭的高壓
電容）。

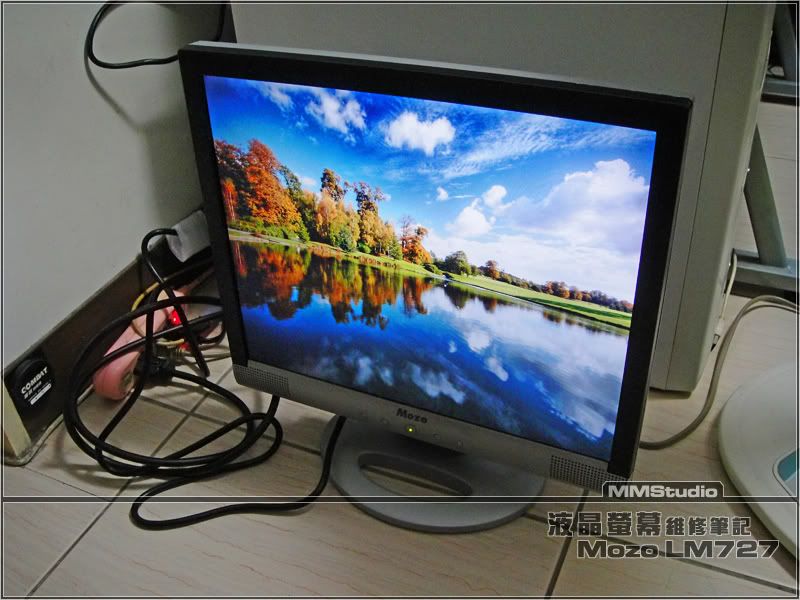

圖8

完修燒機中。

　　組裝完成後接上訊號線，顯示正常，待一天燒機無誤後，完修交機！維修費用？快二十年的老朋友，零件也多少錢，當然是免費囉。
=============================本文末=============================
後記：

　　先是前言，又來個後記！不是要廢話一堆浪費網兄們的瀏覽時間，而是對此維修案例做個總結與心得分享，希望能對有興趣學習自我維修
電子設備的朋友，多個有用的案例可參考，而不希望長篇大論卻一點價值也沒有。

　　還是要嘮叨一下，煩請新手在執行任何的電子設備維修前，請確實的了解各種元件所可能造成的身體傷害、且有能力安全的使用測量儀器
、夾具與焊接等維修需使用的工具後，才開始執行維修工作。維修開始時切記做好各項防護措施，如輸入電源端的附載保護裝置、接地環等，

並小心使用高溫焊接工具，避免產生電擊或灼燙傷的可能。

自行維修的優缺點。
優點：
1.若完成修復時，比起委託專業技師維修，可節省許多費用。
2.可藉由維修過程獲得無價的知識學習與維修經驗。
3.可選擇更好的料件降低故障發生機率。
4.多出的備料，可讓該物品有更長的生命週期。
（如此例中所多出的備料可讓該螢幕同樣的問題再修9次，當然這是不樂見的。）
5.維修經驗可套用在其它類似問題的故障設備上，省去更多的委託維修費用。

缺點：
1.花費時間長。當無法完成修復時，亦可能造成設備額外的損壞而花費更高費用委託維修。
2.可能在維修過程中造成身心上的傷害。
3.可能將額外支出費用添購檢修儀器。
4.部分元件零售數量大於需求數量，得花費稍多的金額購買多餘的備料。
（如此例中只用到1顆的稽納二極體在電料行為一排10顆零售，用到4顆的2SC5707則為20顆一拍）
5.越鑽研越發現自己怎麼老是在維修！耗費了許多休閒時間。

本例中維修時的錯誤與建議：
1.工欲善其事、必先利其器，其可避免因誤判而浪費的時間與金錢，本例就是最佳典範。
2.維修時，建議先完整檢查電路後再行購買及更換零件，除可避免非必要元件的支出外，更可省去許多驅車時間。
3.維修前先學習，發問前先爬文。耐心專注勤耕耘，所學終為己所得！不要習慣看到黑影就開槍，遇到問題就發問！先學著自己為問題找答案
，莫可奈何時再詢問！否則輕易可得的解決方法，沒幾天就忘記。切記！學習的重點在於過程而非結論。
