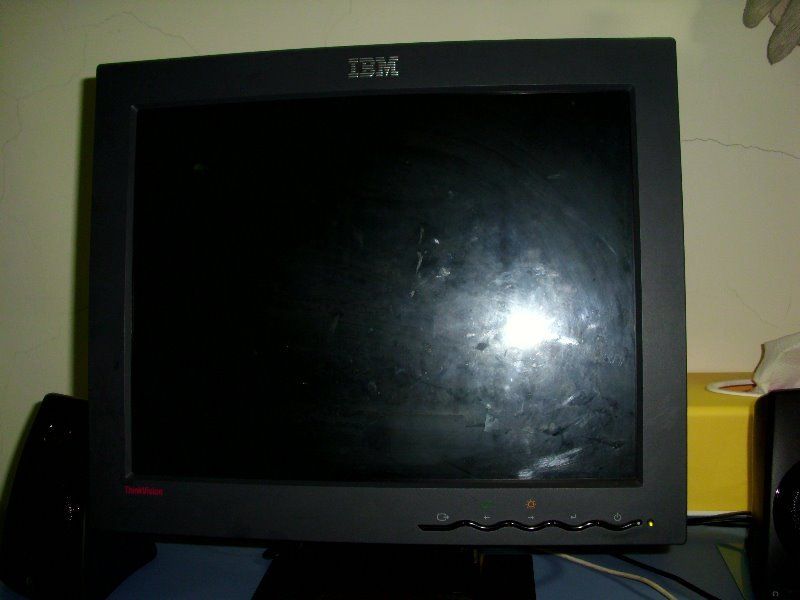

IBM 15吋，2004製，故障原因為無畫面,綠燈橘燈交錯閃示

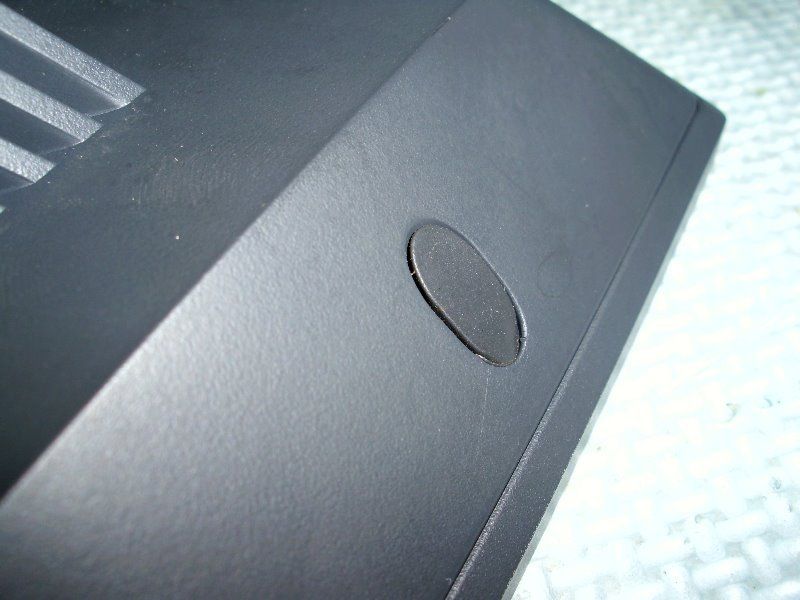

維修時要注意是否有隱藏螺絲，使用蠻力只會傷害外殼，甚至造成更嚴重損壞，
像這台只有4個****螺絲、4個隱藏螺絲，很好對付，
有些LCD會有一堆卡榫，就需要多點耐心

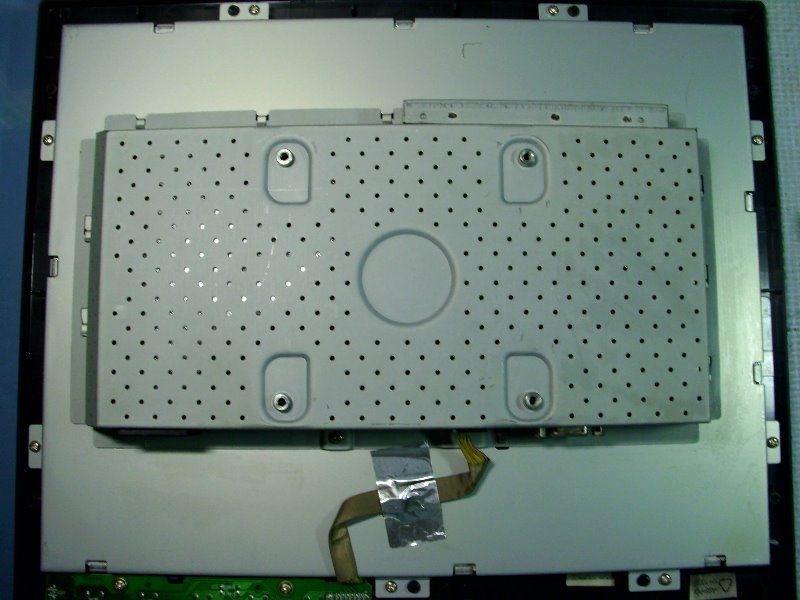

背蓋掀開

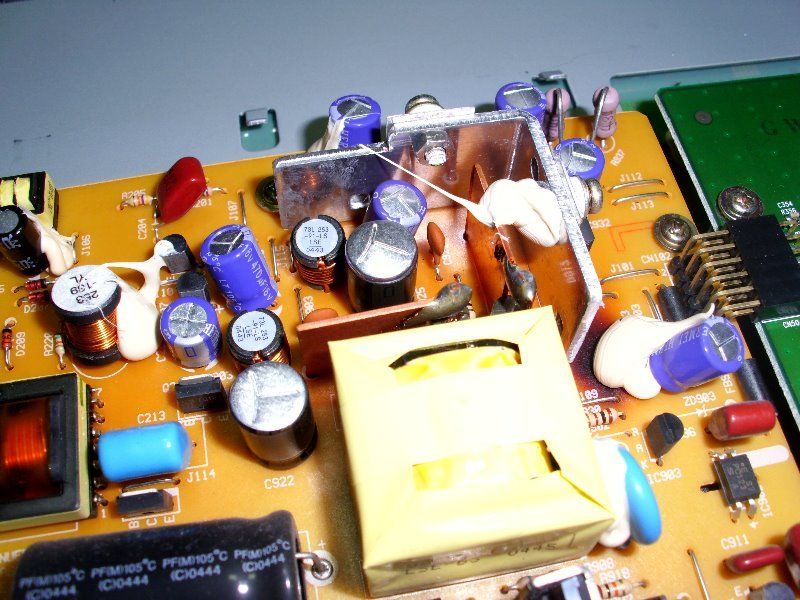

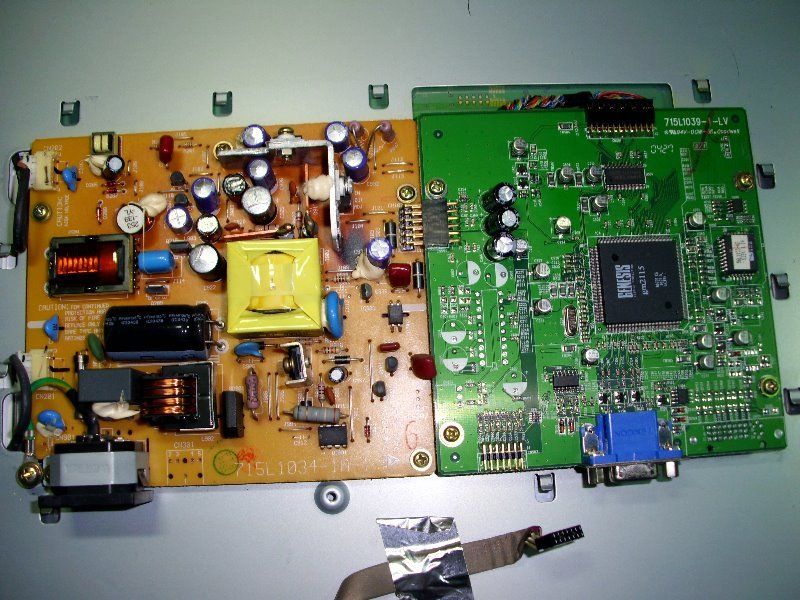

電源高壓板、邏輯板，如果壞邏輯板通常會比較麻煩

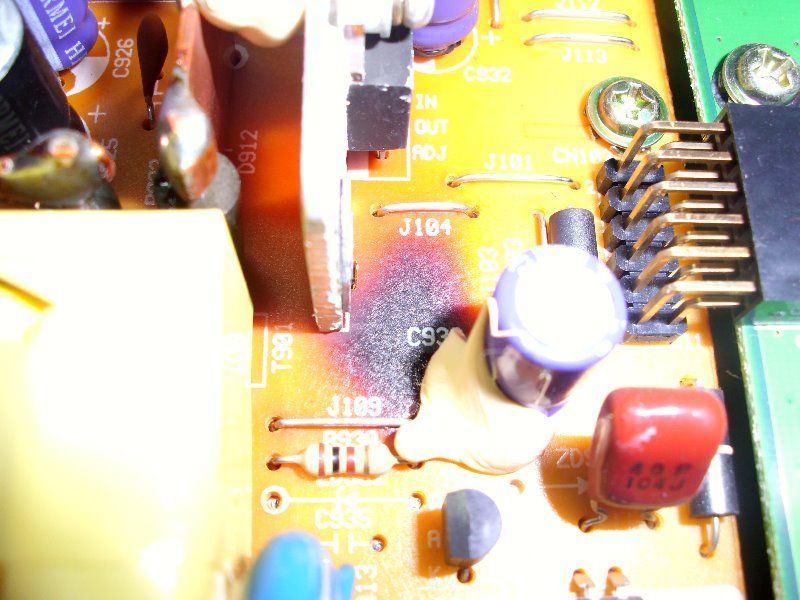

這裡有高溫燒烤痕跡

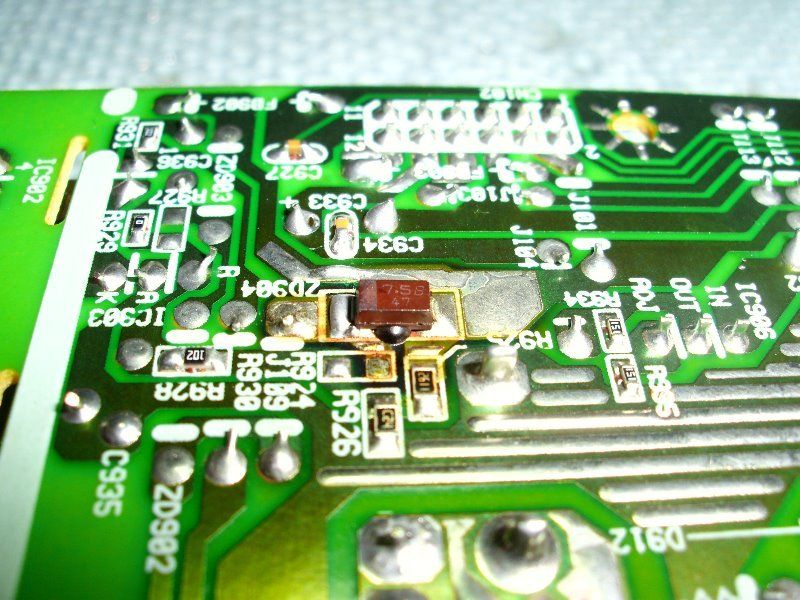

PCB背面的二級體是造成焦黑的主因，可見運作時溫度肯定不低，
而且有點脫焊的情況，需進行補焊

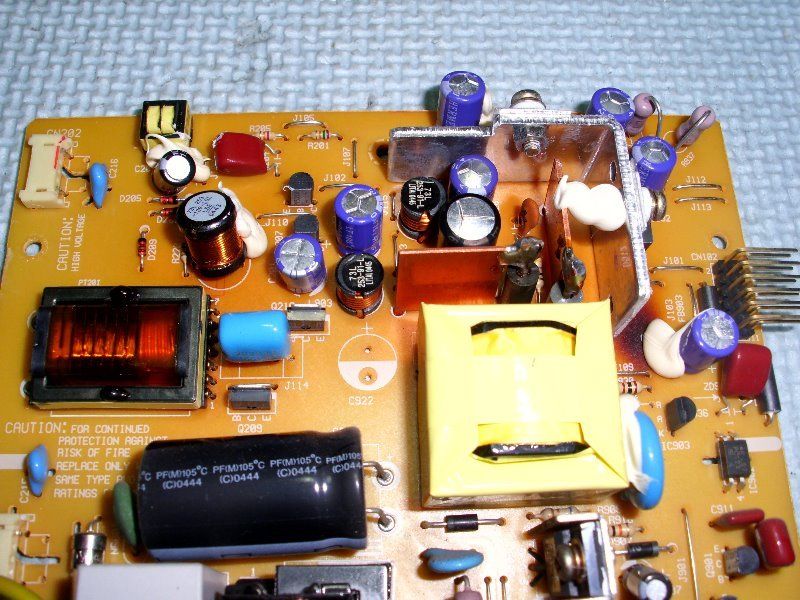

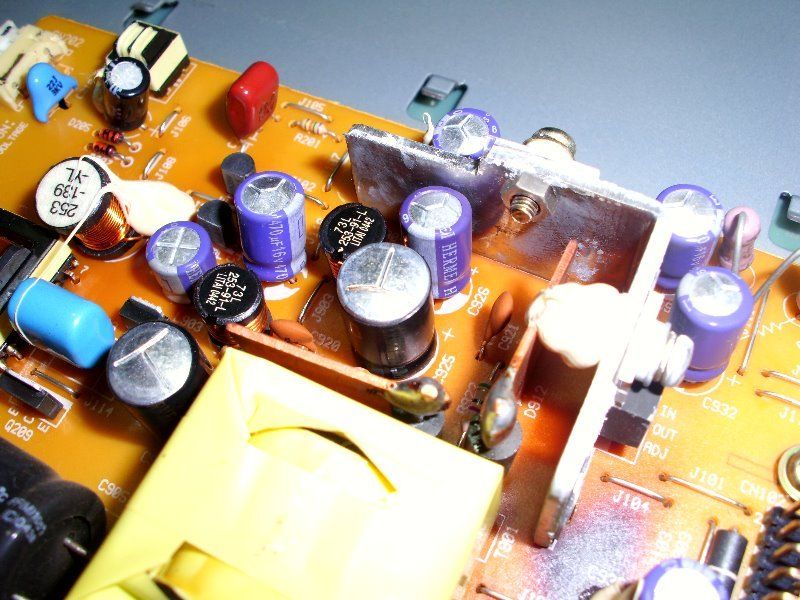

激凸的電容群，廠牌是HERMEI，台製

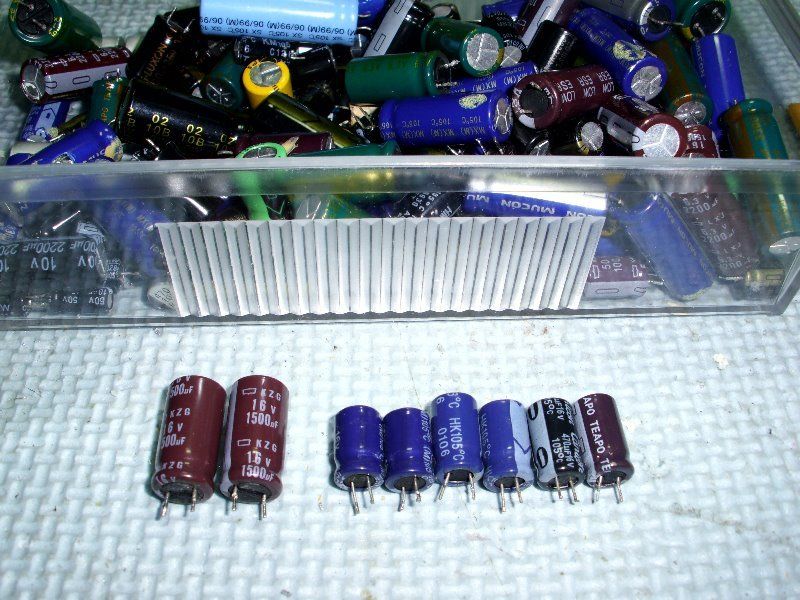

從殺肉電容中找到規格相仿者替代

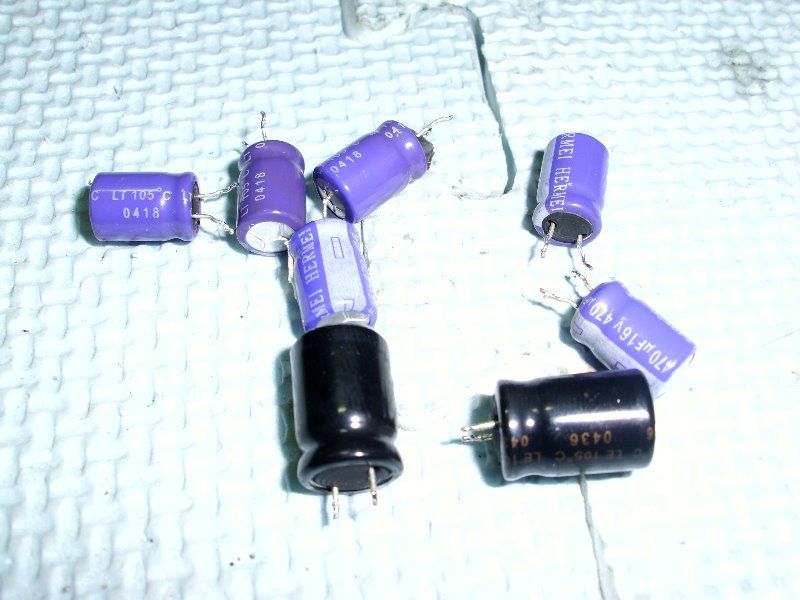

這些幾乎都陣亡了，有的容值只剩不到1/10

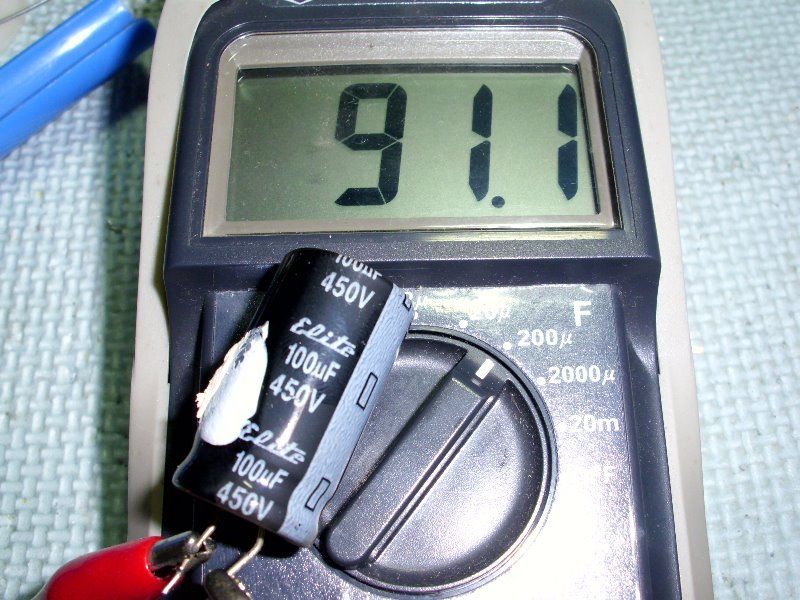

大電容也健康檢查一下，還有九成功力，因為此LCD可接受100~240VAC輸入，
所以可看到使用450V之高壓電容(交流轉直流乘1.414)

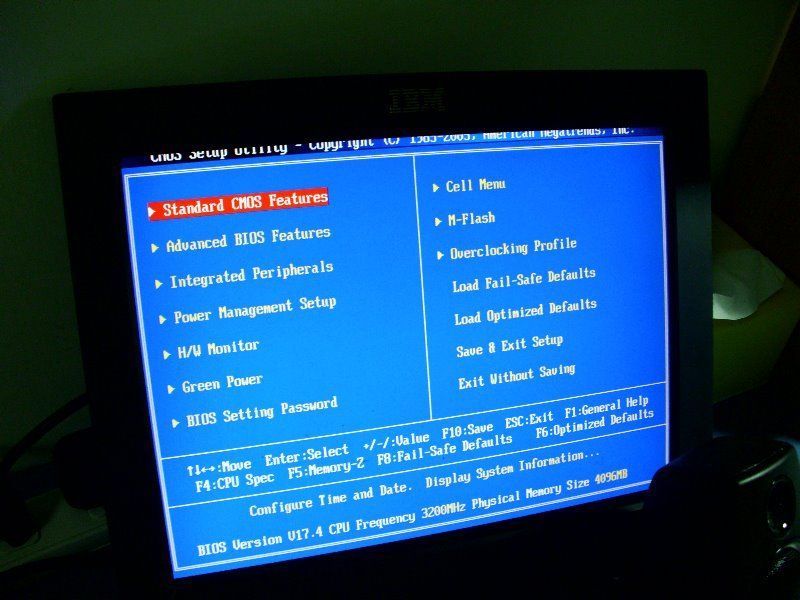

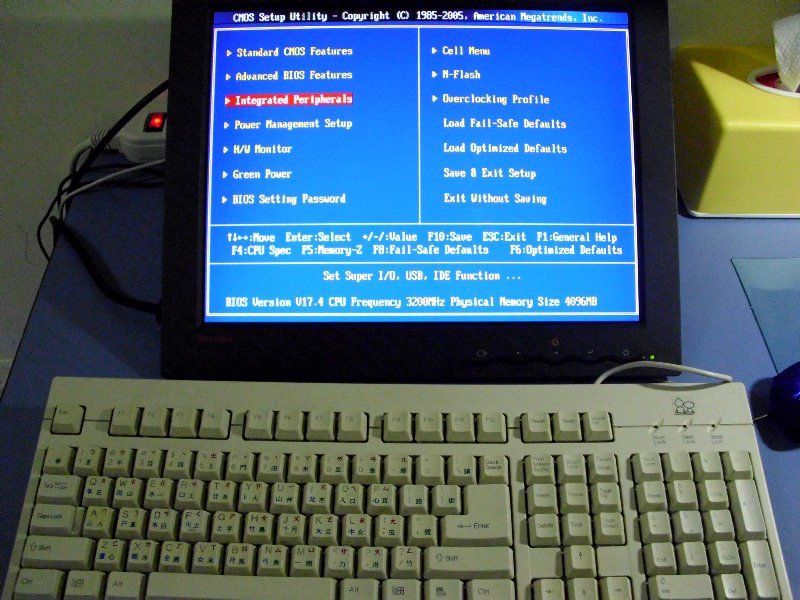

對DIODE補焊及換完電容後就完修了，雖然爆了好幾顆電容，
但PCB上的元件並沒有因此損壞

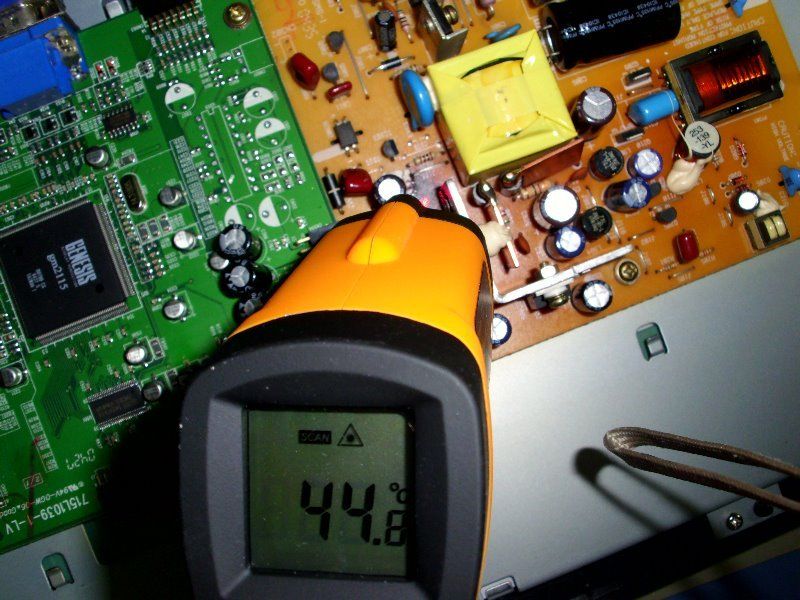

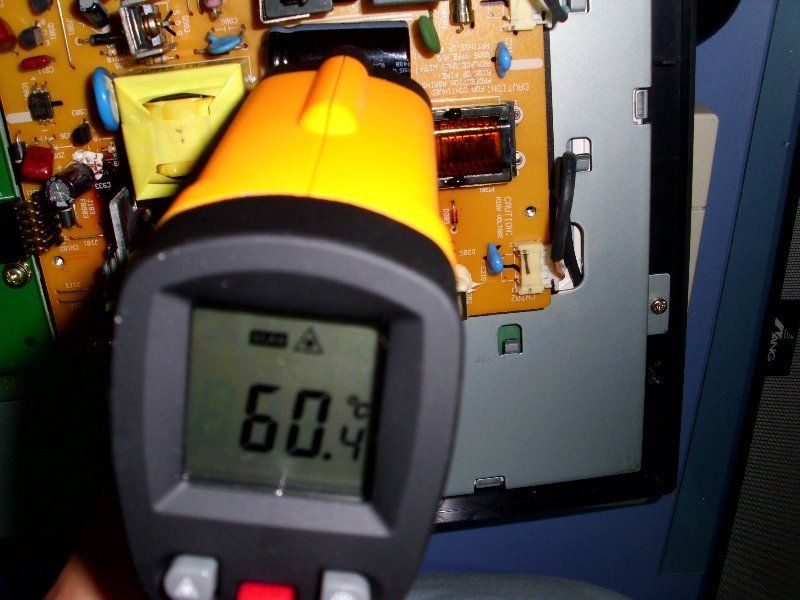

運作30分鐘後，大電容高達60~65度，電容內部至少再加個10度



正面PCB焦黑處約45~50度，估計背面DIODE應該有7、80以上，
如果再加上外殼，通風不良要破百應該不是難事吧…
(除了以上兩個地方，其他元件溫度都在正常範圍)





後記
曾經有人說，會換電容就能修理一半的故障品，小弟從原本相信，到不信，
到現在又有點相信了，畢竟換電容不用邏輯推演，那邊故障修那邊，倒也輕鬆愜意…

個人有幾點疑問想請教一下
1.
那顆有點焦黃的二級體是穩壓的嗎? 上有『7.5B』及『47』是何解呢?
如果要找代換品，要注意什麼?

2.
焦黃的二極體有可能是故障電容間接所造成的嗎?
另大電容(耐溫105度)的溫度是否在合宜範圍內呢?

這是一顆7.5V大瓦數齊納二極體，用作5V/12V間壓差監控，當5V/12V壓差過大時會拉下5V回授，避免12V過度升高

會焦黃原因是因為電容爆漿，導致5V/12V輸出差異，而使該二極體過度發熱
電容除看耐溫外，也要看品質，品質較好的在相同環境下運作壽命硬是比較長

請問一下，
我有一台24寸的lcd，
早上第一次開機（winxp）時都沒有問題。
開機一段時間以後，
如果改變解析度（比方遊戲從1920x1200變成1024x768），
lcd螢幕就會變黑，
然後要等大概15∼20分左右，
畫面才會回來。
變黑沒有畫面的時間裡，
把lcd電源重開還是沒有畫面，
總是要等一會不管它（15∼20分鐘），
畫面才會回來。

想請問問題可能會在那裡？
有沒有可能換電容就可以修好？
謝謝！！

這很難說，有時拆起來看最準 :ase

請問面板漏液值不值得修......

真的，特別是現在資訊產品，幾乎可說電容最短命

我這種三腳貓，最近僅靠換電容就修好兩台Acre 21"
同時進貨，故障相差不幾個月，都是爆電源的電容 (對岸的Samxon)

這屬於結構破壞，需要更換面板，價值不斐，建議挪作其他非重要用途(監控/電視等)

同一型號產品,若屬於”自然死亡”,通常故障點會落於同一處,
底下皆為同型產品,死法如出一轍,都是爆電容後波及穩壓二極體,
其中一張電源板換完電容仍舊無法挽救,暫時也找不到可換用的齊納二極體,
另小弟拆開另一台正常的同型LCD,沒爆電容,也沒焦黑痕跡,
正如狼大所說,爆掉的電容讓DIODE產生高溫,使PCB板焦黑,並造成脫焊現象…

IBM/HP/MOZO/ACER等某幾款螢幕出自同一代工廠，內部很相似，故障點也都差不多 :ase
