[XF]ZALMAN ZM-MFC2 多功能監控面板 詳測
----廢話-----

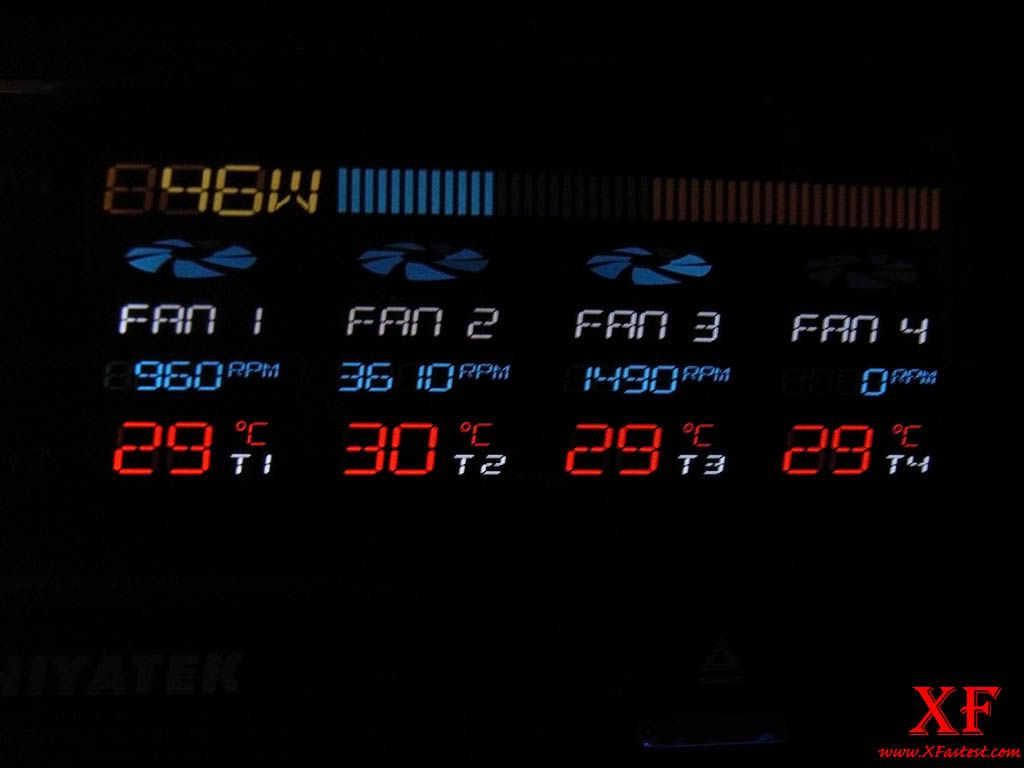

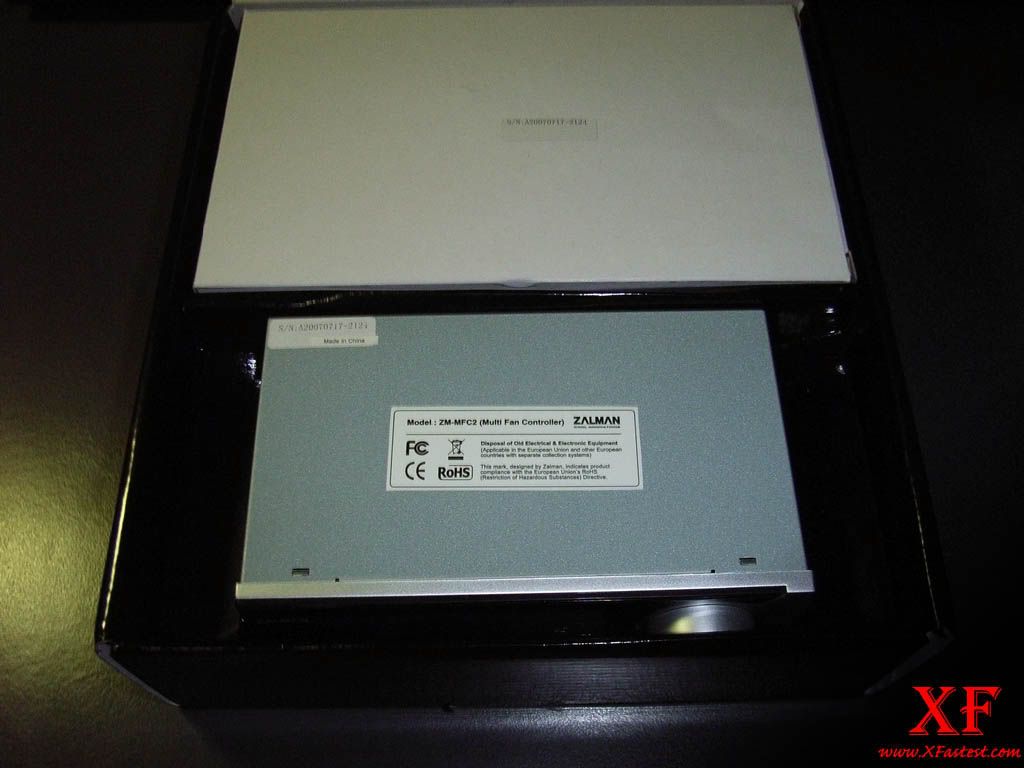

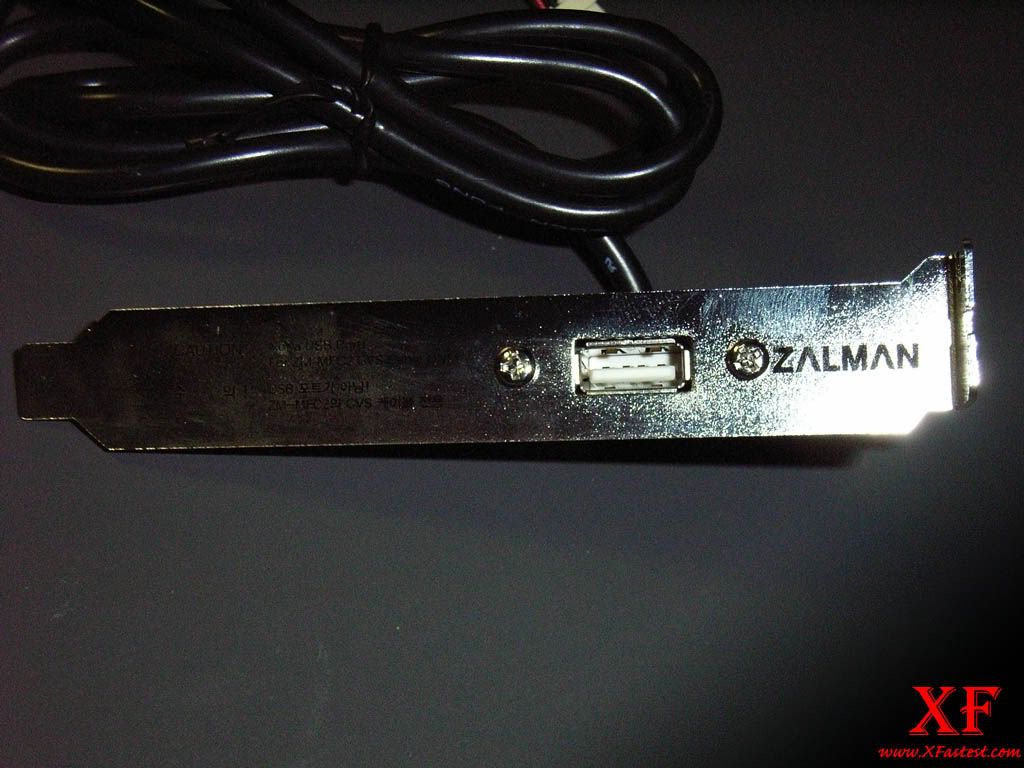

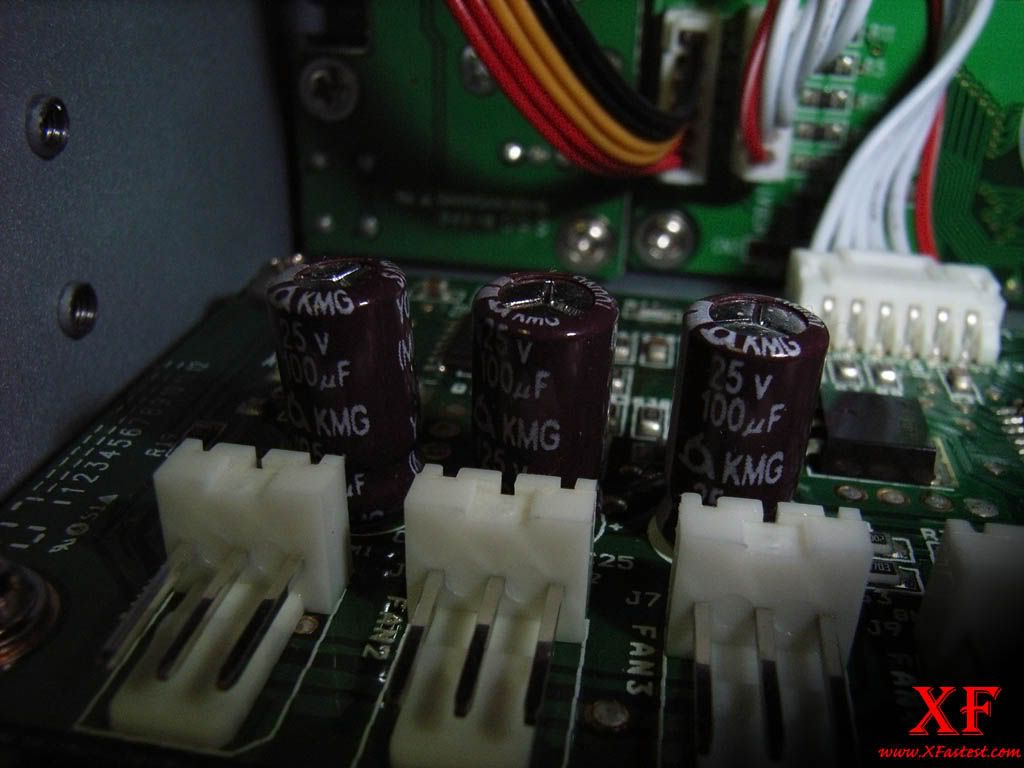

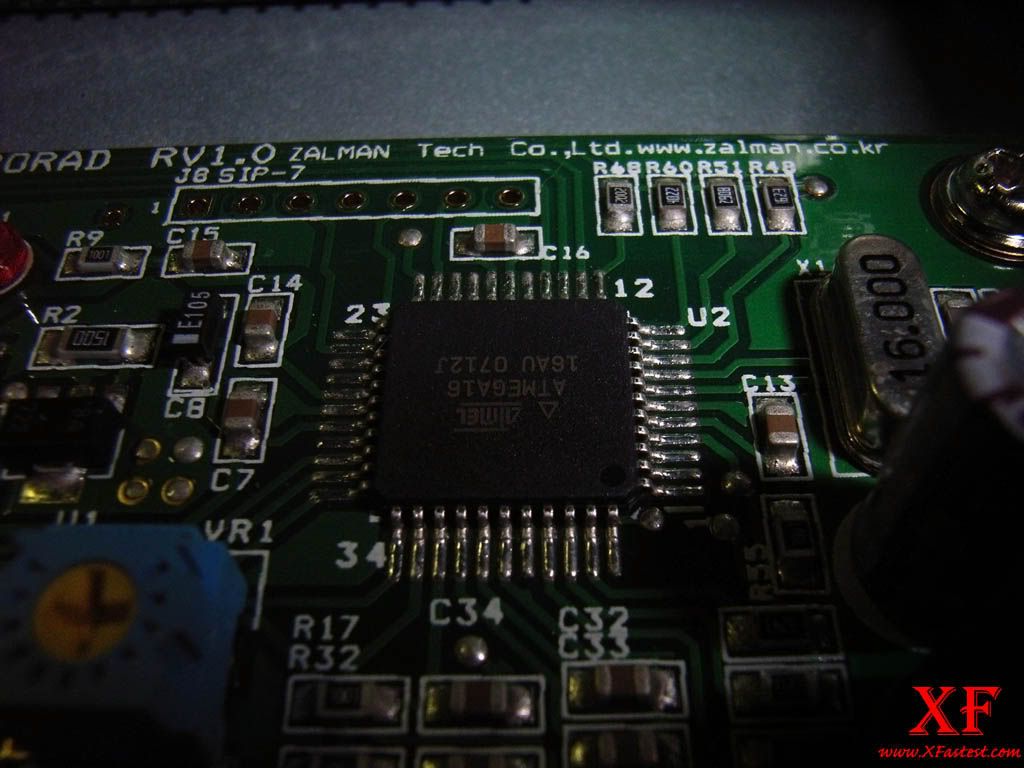

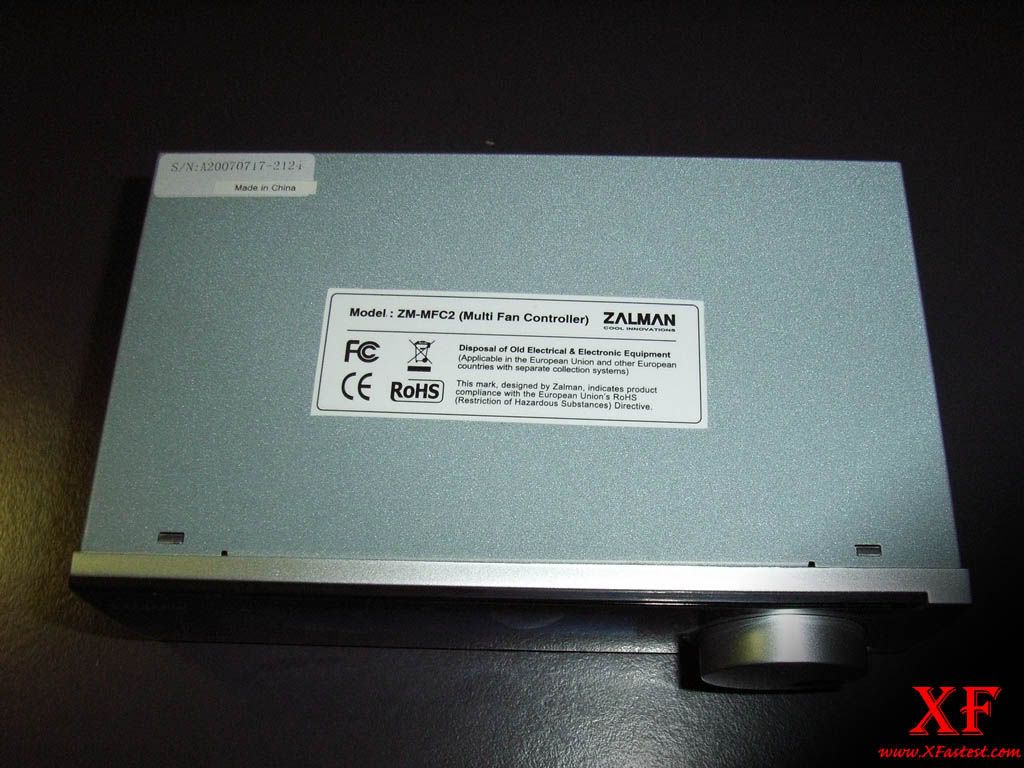

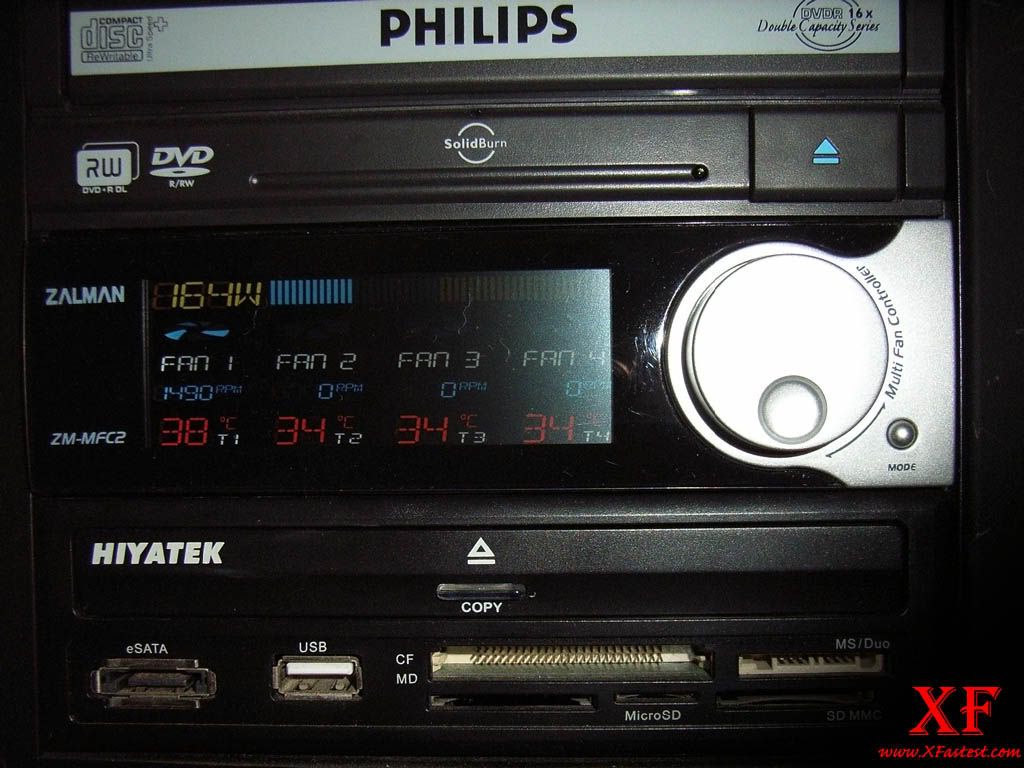

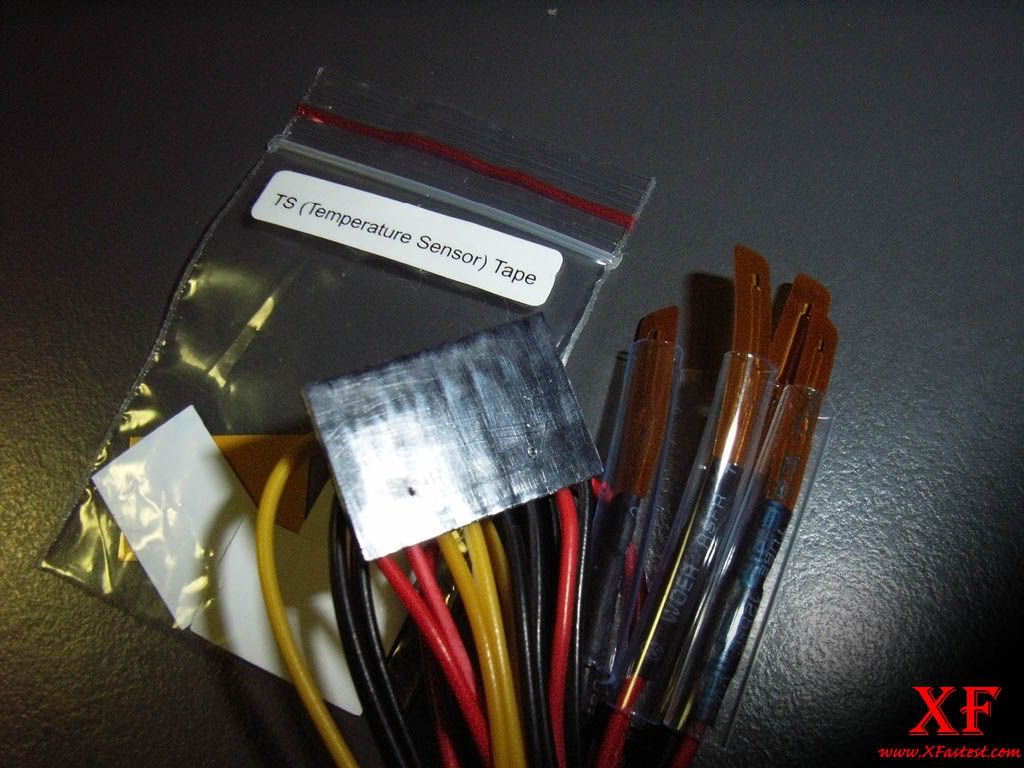

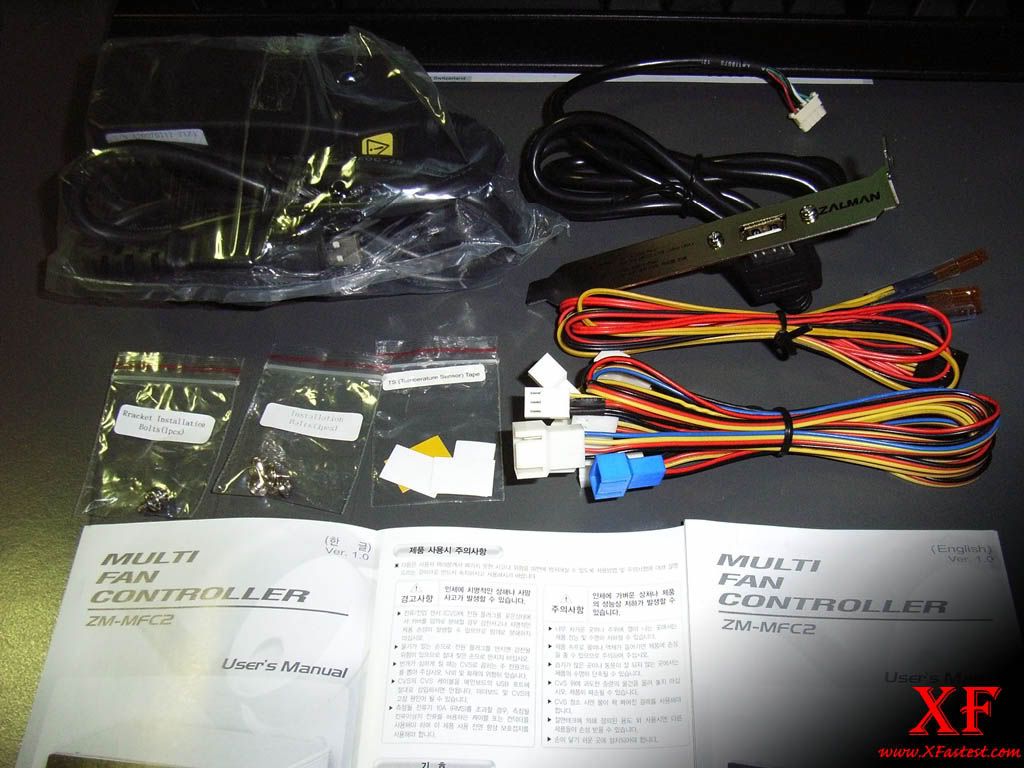

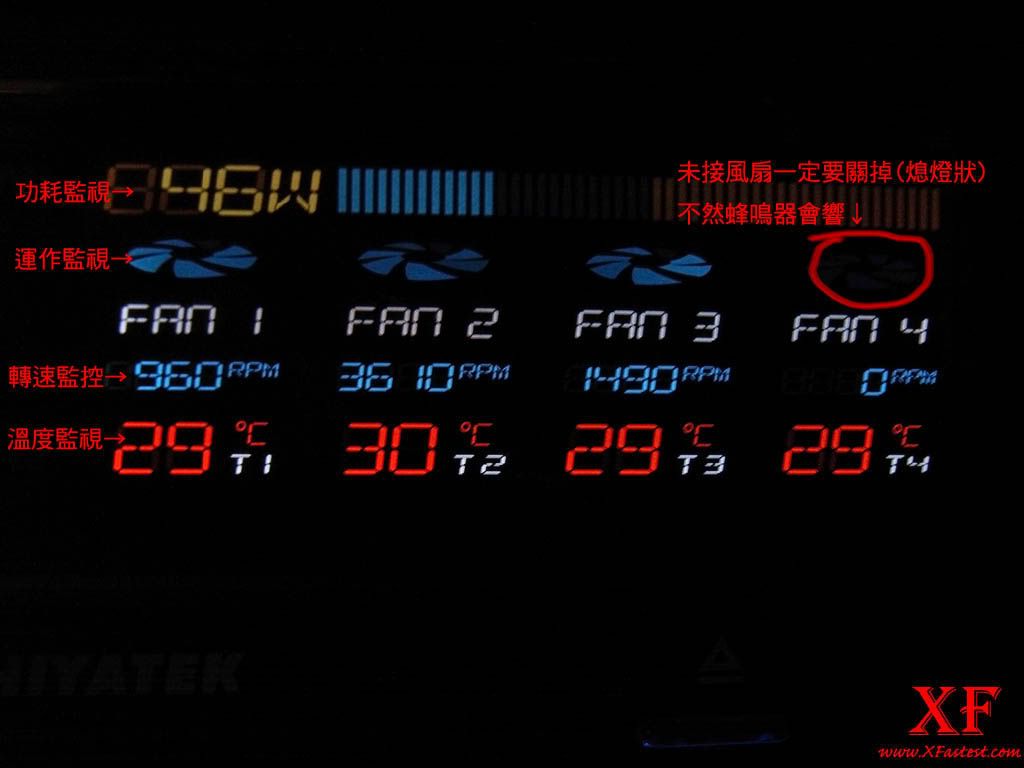

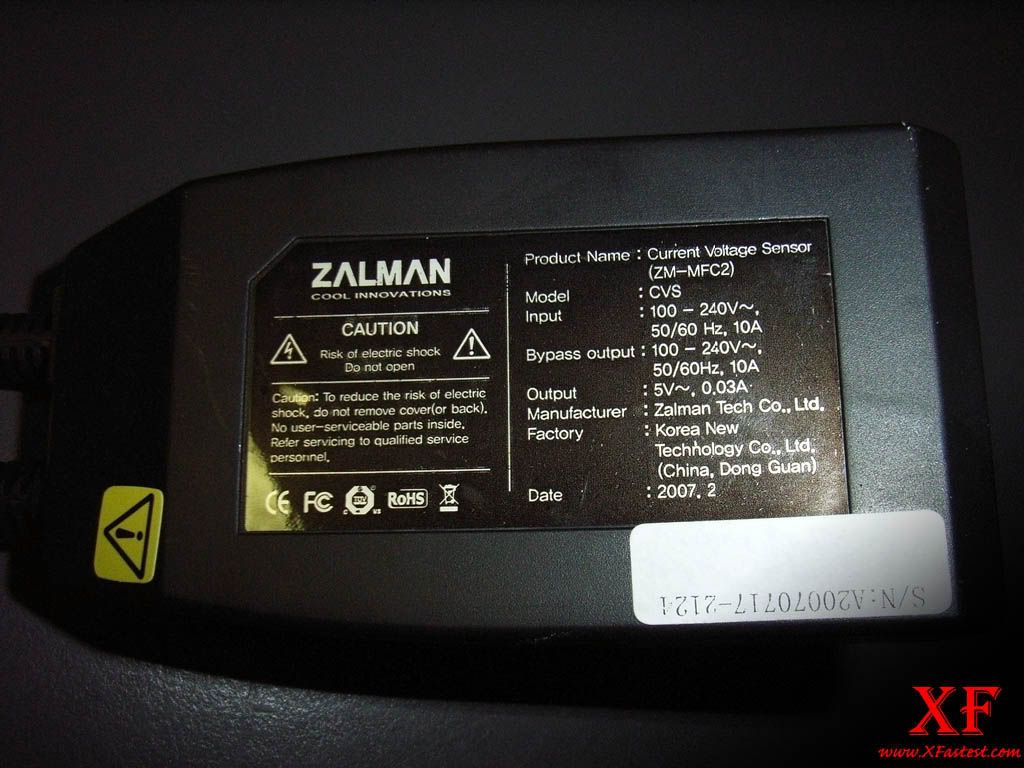

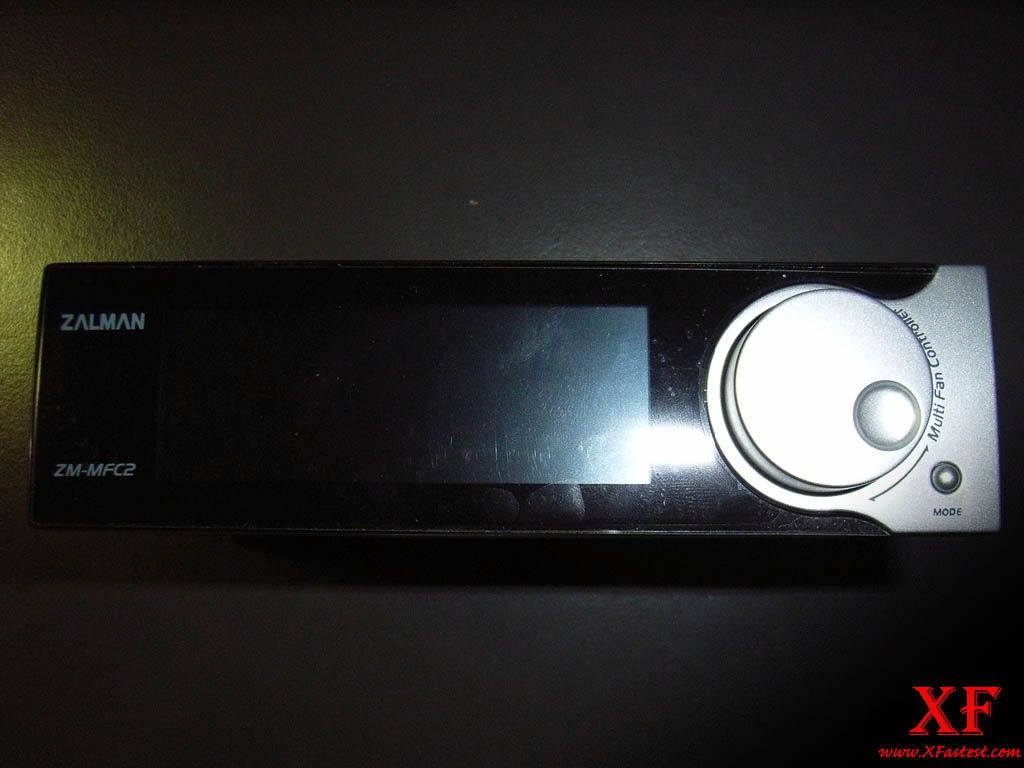

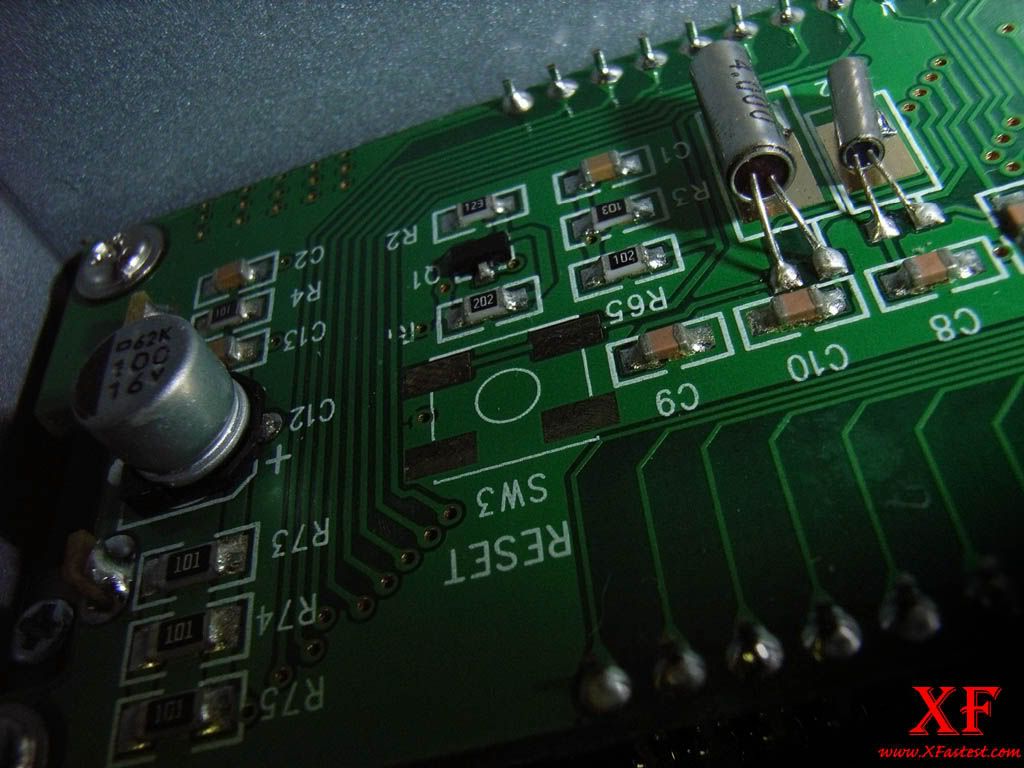

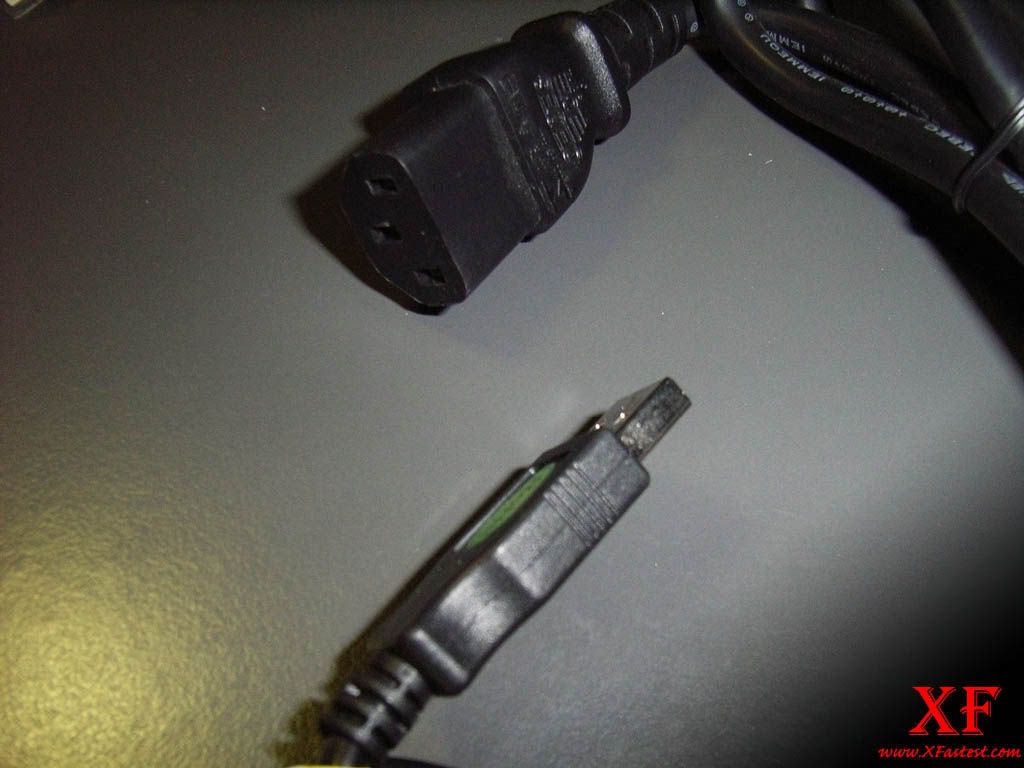

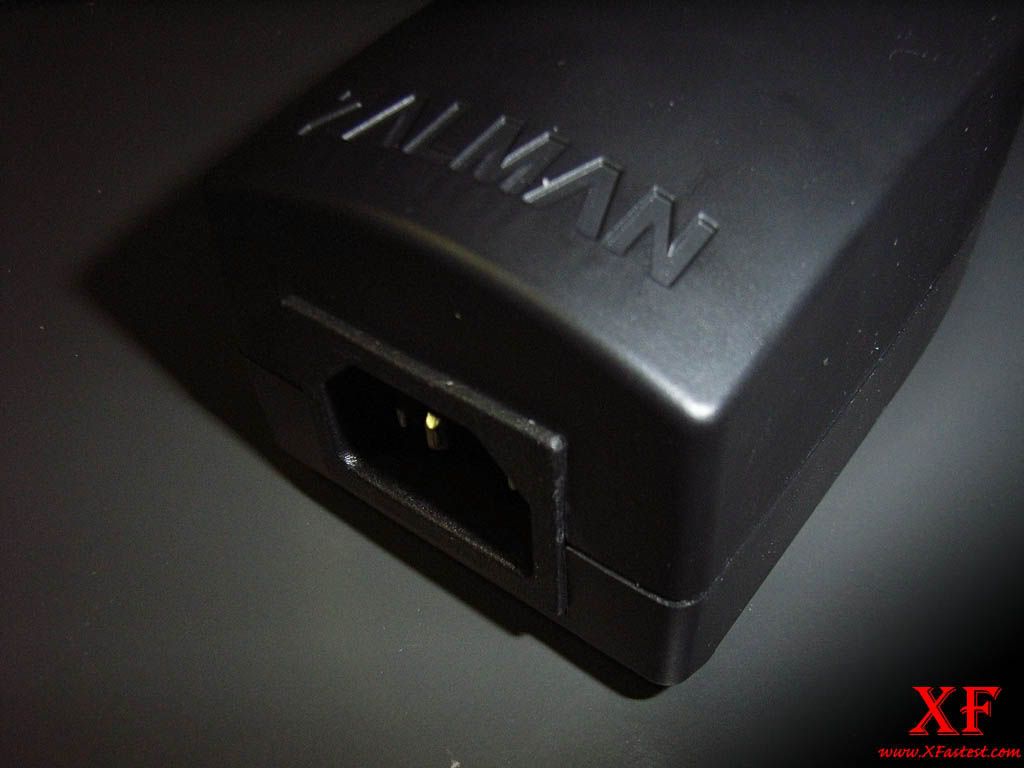

由於本人之前在用的白牌HAYATE(誤...) (咳咳~)HIYATEK TP-1501按鍵壞的差不多了(順帶一提 它的Output是6V~12V 官網寫錯了) 所以就像zex拿了這個來玩玩 當然 玩過之後報告是得交的 -----正文----- 事隔多年 ZALMAN終於推出其監控面版的第二代 和一代差了十萬八千里的它讓ZALMAN一口氣追上時代的腳步 甚至可說是超越 嘛~還是讓我們先看一下官方資料吧 重點 1.四組風扇轉速監控(60RPM~5940RPM 4V~11V←經本人以三用電表測試 可輸出近12V) 2.四組溫度監視(-9 °C~+99 °C) 3.電源功耗監視(30W~800W 超過將顯示LLL 但對其餘功能皆不影響) (先文後圖) 精美的包裝  內部  先從配件看起 說明書為英文&韓文 小配件直接在封口袋上貼說明標籤  先由左上的電源監視用配件看起 輸入端 將原本插至PW的接頭接至此 若是超高瓦數的特殊接頭就不支援了  似乎是韓國製的... 110V以轉換效率75%來算支援到825W的足瓦PW  輸出端 電源線接到PW USB則和ZM-MFC2本體連接  似乎電鍍處理過 質感異常高但也容易沾指紋的連接USB用檔板...(這做這麼好是怎樣= =?)  一體式的測溫頭 這樣就不用接測溫頭接到死 還附有固定用的導熱膠 T1~T4以顏色區分 個人覺得這比常會被擋到的小標籤實用多了  很複雜的風扇延長線...下面詳細說明  由右邊看起 1. 3-Pin to 3-Pin 最普通的一個(雖然在一堆特例中正常的才算異類...) 2. 3-Pin to 3-Pin+3-Pin 可同時控制兩個風扇的接線 主要用於雙12cm後風扇之類 要注意的是 監控以白色接頭為主 只接藍色無法進行監控 接上兩個後也只能監控白色 藍色只順便輸出相同的電壓驅動 要接兩個不同規格風扇時請多加注意 3. 3-Pin+4-Pin to 3-Pin 輸入端的3-Pin接於ZM-MFC2 4-Pin則是接於主板 避免其陷入無風扇錯誤 4. 4-Pin to 4-Pin 連接4-Pin風扇用 不支援PWM功能 後面詳細說明 終於見到的本體 雖然在這沒印 說明書上有提到他通過了本人唯一覺得有參考價值的德國TÜV SÜD安規  正面 沒通電沒啥好看的  背面 左起 風扇*4 測溫頭*4 瓦數監視(USB)*1 大4-Pin*1  全裸無碼當然是要的啦~~~ 右起 電源輸入 主晶片區 蜂鳴器 警示燈(做在裏面是給誰看= =?) LCD&控製子板連接 電源輸出區  主晶片特寫 Atmel ATMEGA16 AVR 8-Bit RISC  輸入輸出皆採用NCC KMG(105度)電容 25V 100uF  LCD子板上有個RESET空焊 還有個不知廠牌的100uF 16V SMD固態電容  上機  164W可是滿載狀況下啊~ 本人的"主機"真是省電~(加上個擴大機就 XDD)  介面解說(順帶一提 46W是本人LCD 200P7的功耗)  |
---風扇監控相關---

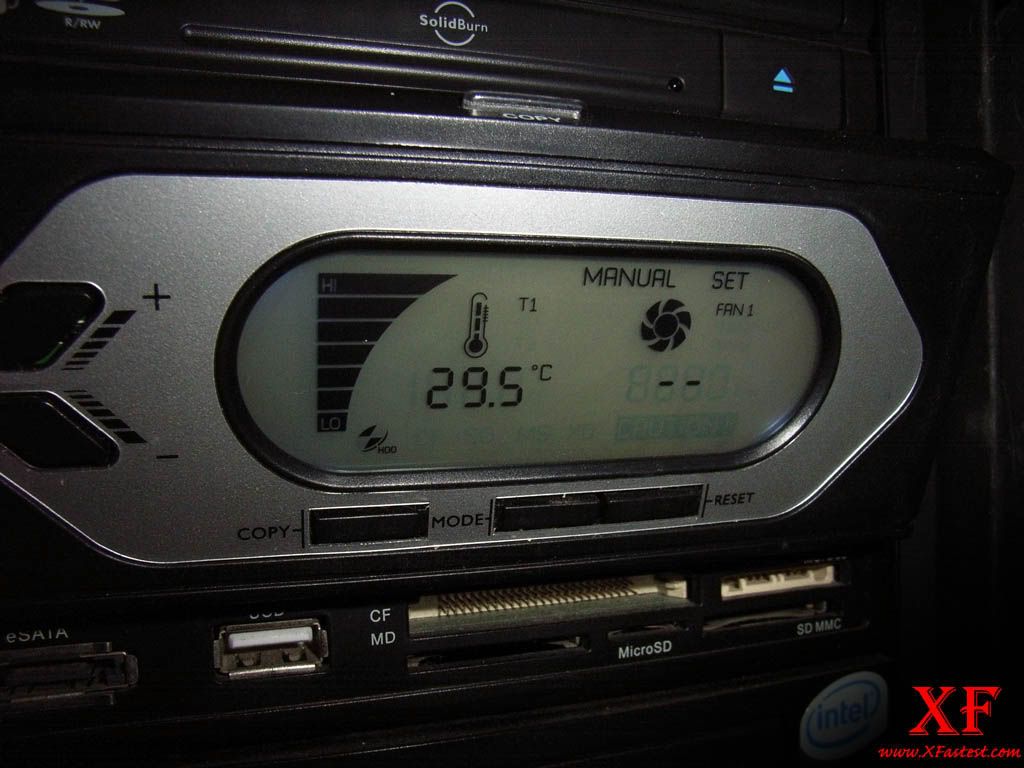

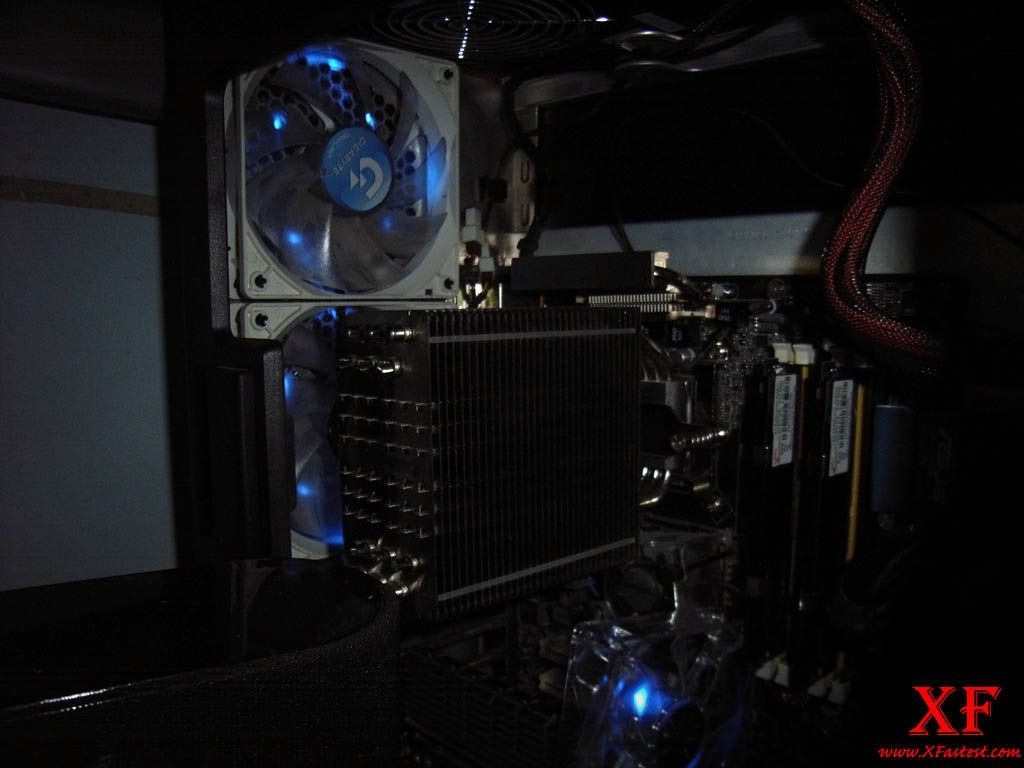

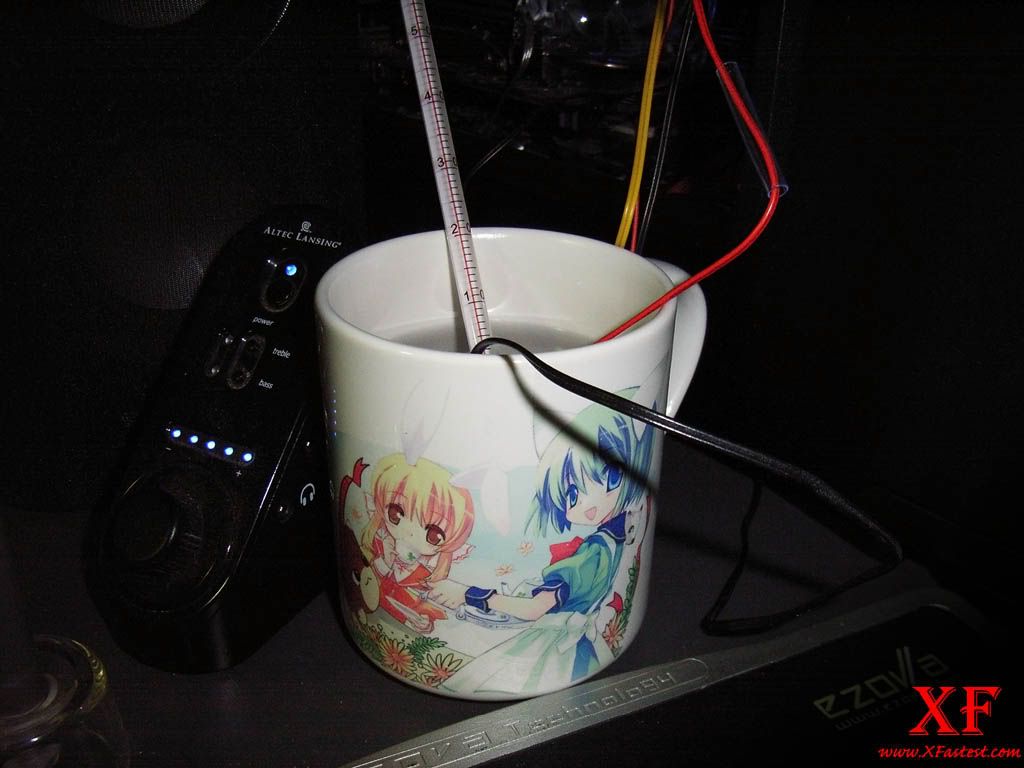

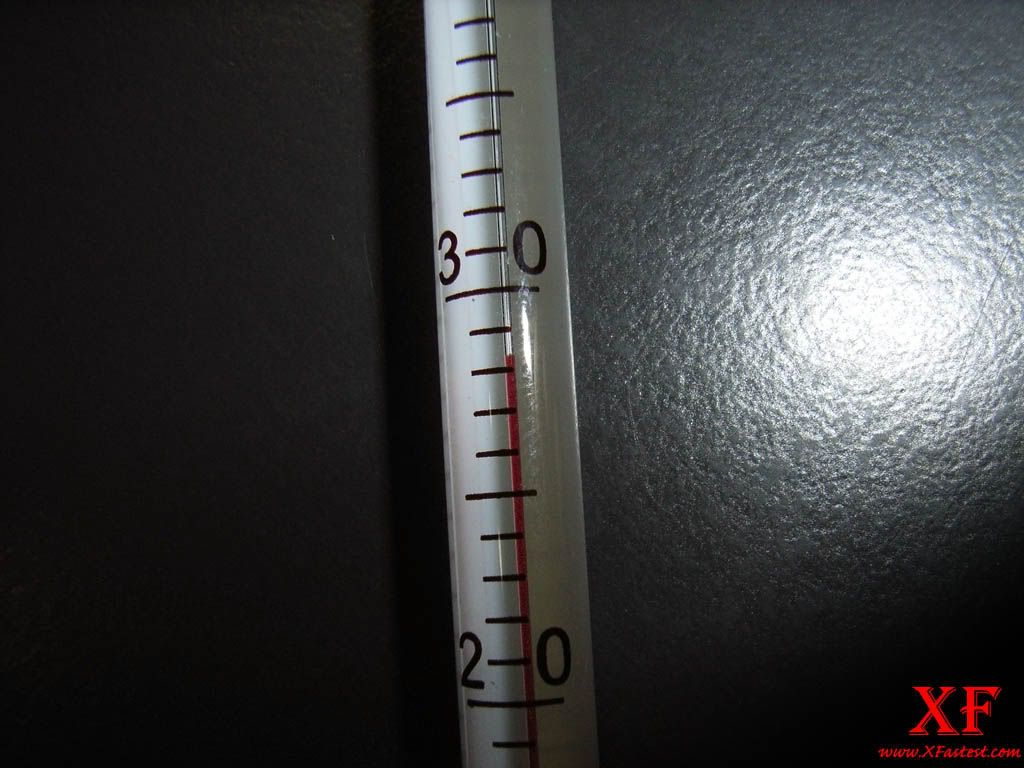

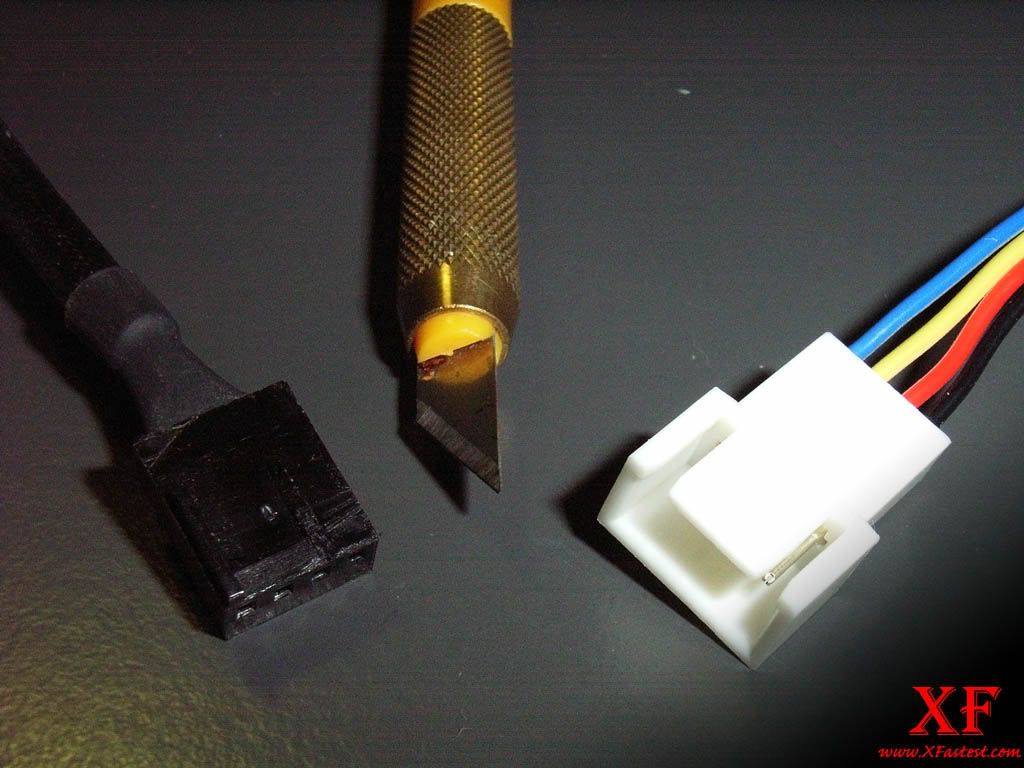

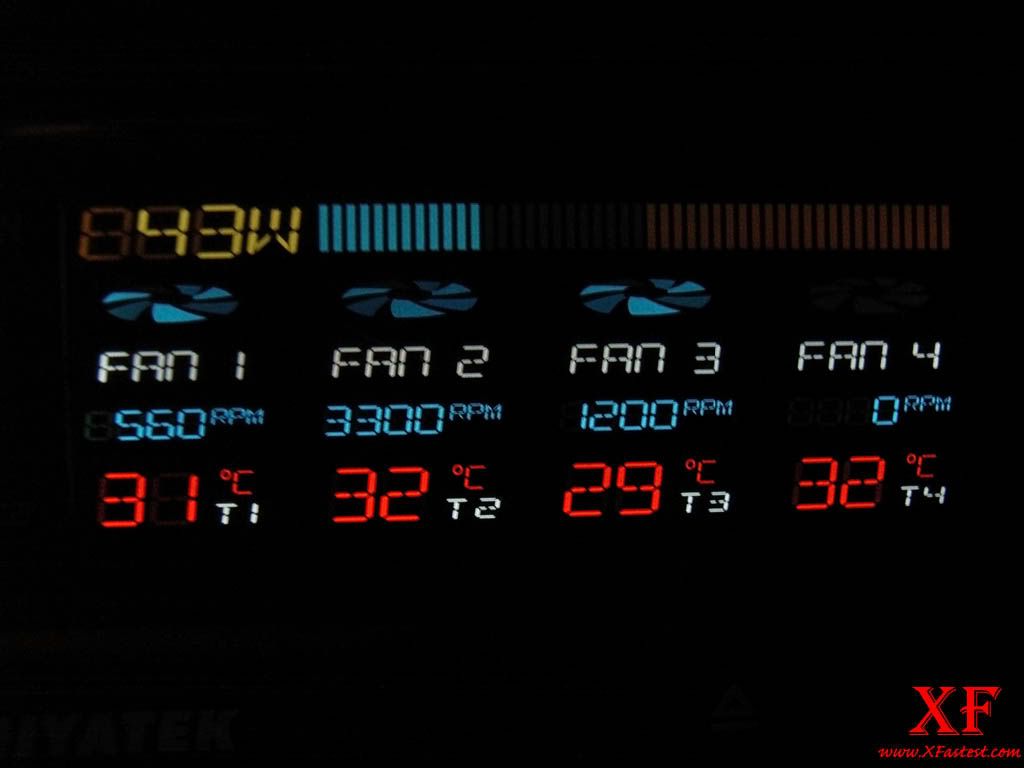

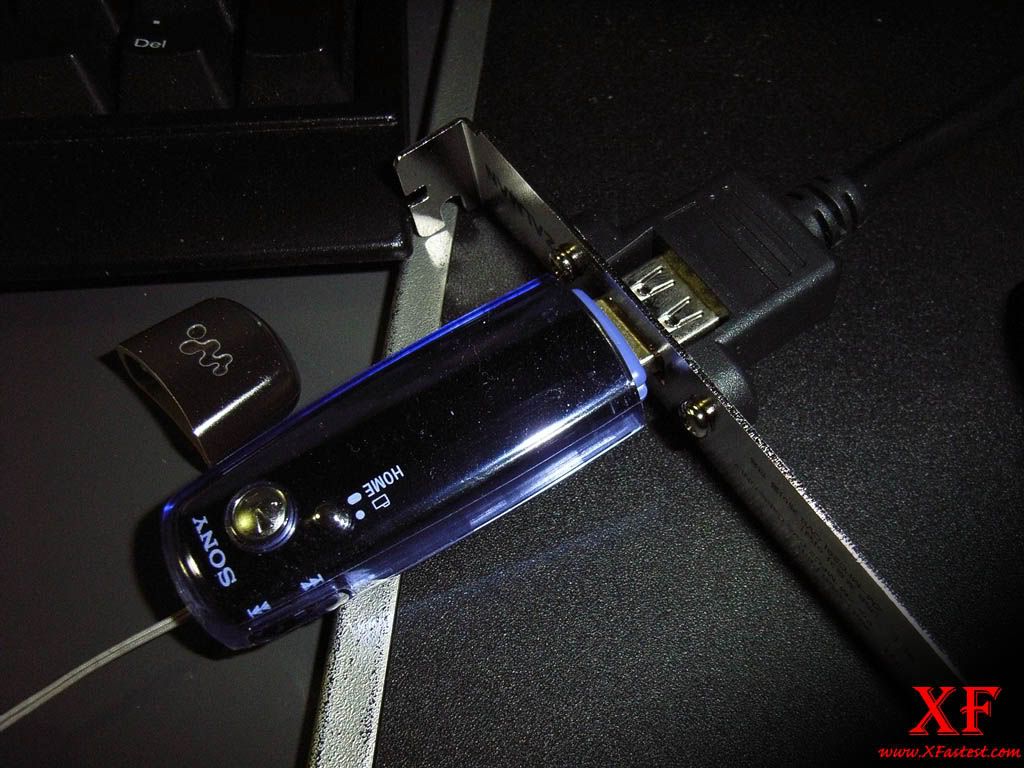

優點一 要幾轉就幾轉 都用上了一顆8-Bit RISC 當然要榨乾它的每一份資源 不然就是白白增加成本了 MFC2的風扇轉速控制很不一樣 你是直接指示轉速給它(60RPM~5940RPM 每60為一格) 然後它會自行Try電壓 直到達成目標或最高最低電壓 優點二 電壓可調範圍大 官方是說4V~11V 4V方面完全沒問題 三用電表測出來就4V整 最高電壓方面官方顯然是保守了點 由於本人三用電表非數位式 刻度又是從10V直接跳50V 無法向各位保證有沒有12V 但手邊幾顆風扇接上去都可達到預設轉速 就當他有12V吧... 優點三 12V啟動 雖然他支援4V 但不一定每個風扇啟動電壓都低到4V 所以當你開機時MFC2會先以12V讓風扇轉個幾秒 再降轉到你的設定值 這是一般設計簡單的產品做不到的 優點四 輸出電壓穩定 這優點會不會造成風扇比較長壽本人不敢保證 但對有用LED風扇的人這點很重要 如果你不想看到LED一閃一閃亮晶晶的話XD (有圖不一定有真相~) 本人的三顆LED風扇(後2前1)為技嘉機殼預載 而且技嘉將它們並連至同一接頭  降轉至540(約6V)時LED無閃爍 之前用TP-1501或主板上的ASUS Q-Fan可都閃個不停的說  缺點 PWM成事不足敗事有餘... 前面有提到 它寫說支援PWM風扇其實就是支援4-Pin風扇 無法啟用PWM功能 敗事有餘的則是他各殊規格的4-Pin插座.... 請各位拿起自己的Intel原廠風扇 再看看主板上的4-Pin插座 卡榫部分一定只和3-Pin一樣長 可MFC2本體和延長線的卡榫都特長 害本人得用筆刀削足適履(總不能破壞測試品啊...)  ---溫度監視測試--- 室溫  MFC2所示(無小數點有點可惜)  TP-1501所示  熱水+馬克杯 再簡單不過的測試方式  接下來就不貼圖浪費網路流量了 本人一路從65度觀察到35度 MFC2 & TP-1501所示溫度都和溫度計所示相差不到一度 電子式可說是相當準的←結論 最後 無聊的試試看插上去會怎樣 ......啥也沒發生(可以拿來充電也好啊...)  人各有所好 各有王道 在本人的觀念裡 有良好定位的產品就是好產品 很顯然的MFC2是一款高定位的好產品(高質感 高效能 高價位) 而且是本人見過的ZALMAN中C/P值最高的一個 ZALMAN的產品給本人的一慣映像是高質感 高價位 但效能普普 比原廠好 比其他家濫這樣 正好對應不執著於數字的玩家 (譬如說在創見D9GMH正便宜時為了黑色PCB跑去買G.SKILL的本人XD) 但MFC2不同 良好的用料(NCC電容&8-Bit RISC)讓他擁有市場上無人能敵的強大功能 既然沒有旗鼓相當的對手 那它的C/P當然就算同級最高了 當然 本人期待其他廠商也來開發這塊高價市場 畢竟競爭下受惠的必然是消費者 以上 -----下集預告----- 這東西大概要延到十一月中... 是不是下集本人無法保證...  |
那個電容不是NCC的，請仔細看看其MARK。
正牌NCC的MARK：  |
引用:
所以...到底是哪家的阿@@||| |
哇，好讚啊∼
還有監控瓦數耶 等我這次下部隊到金門第一次放返台假後 再買台來玩玩 剛去Y拍看，價錢尚可接受啦∼ |
